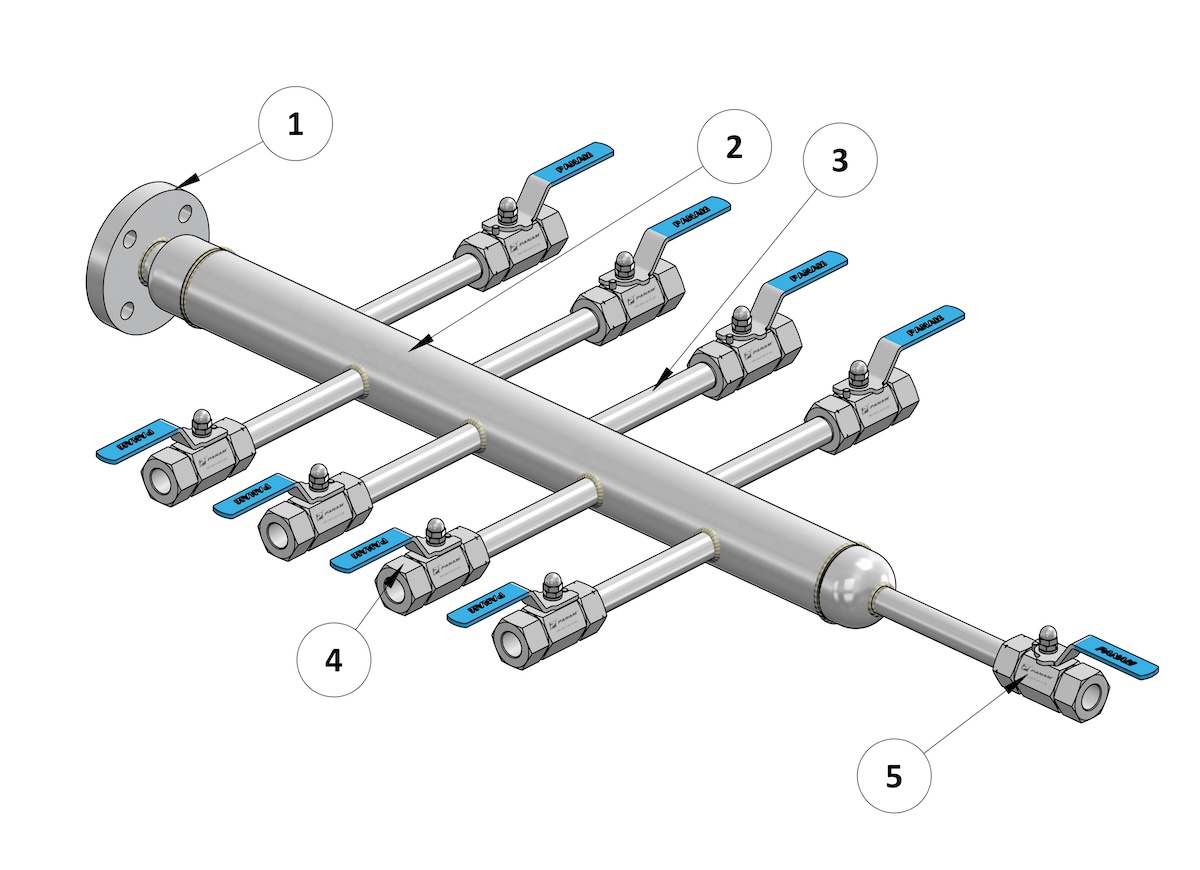

• Los cabezales de aire PANAM están disponibles en acero inoxidable 316 y acero al carbon.
• Variedad de conexiones: roscadas, bridadas, soldables, cónicas y rectas.
• Presión máxima de trabajo de hasta 6000 psig (414 bar).
• Tamaños de 1/2″ a 2″ - Clase 150 a 2500.
• Todas las roscas NPT cumplen con la norma ANSI B 2.1 y soldables, con la norma ANSI B 16.11.
• Pruebas radiográficas y de penetración de líquidos en uniones soldadas a tope, según la sección V de ASME BPVC.
• Su diseño compacto y ligero permite su combinación con otras válvulas en serie para un cierre seguro.
• Certificación NACE disponible a solicitud.
• Trazabilidad del código de colada.

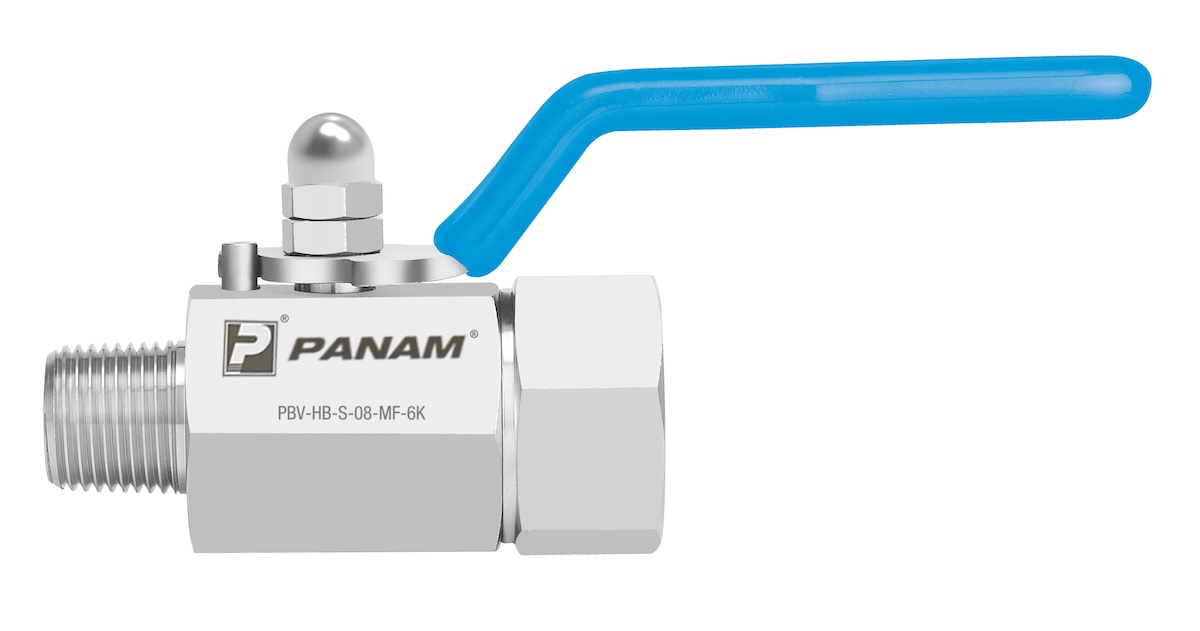

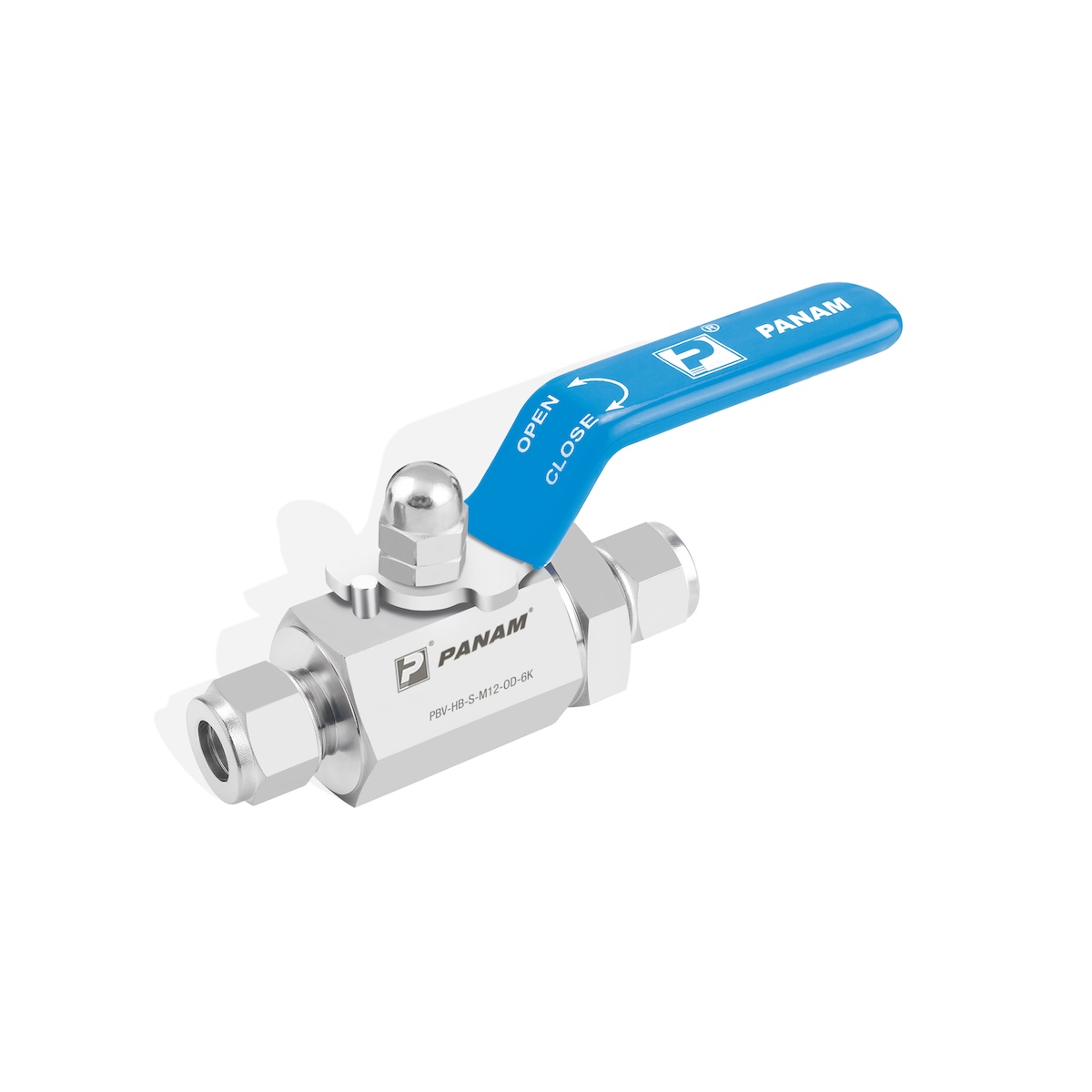

• Modelos de 2 vías, de 3, 4 o 5 vías.

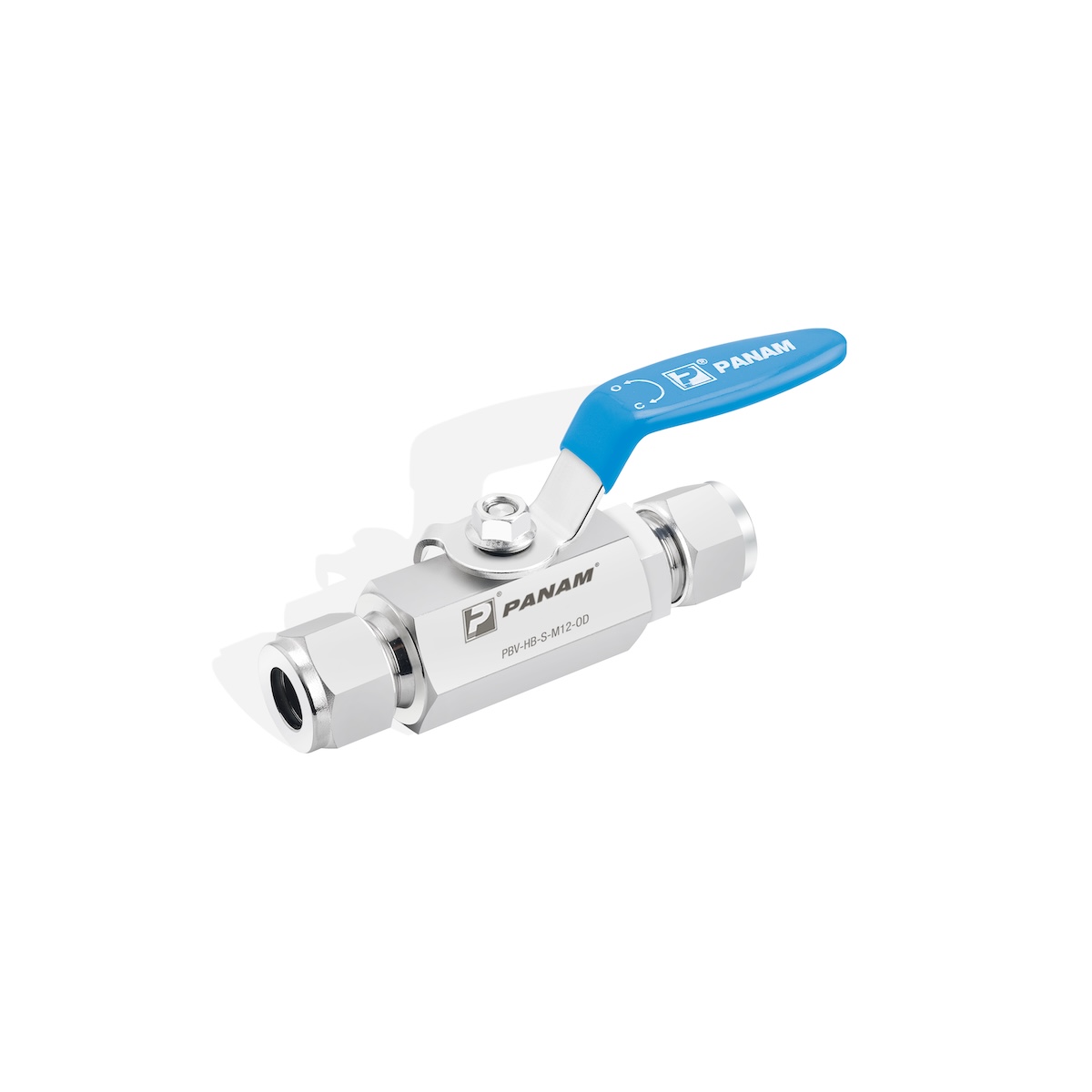

• Manija o palanca direccional de fenol negro.
• Vástago a prueba de explosiones. Bajo torque de operación y posibilidad de montaje en panel.

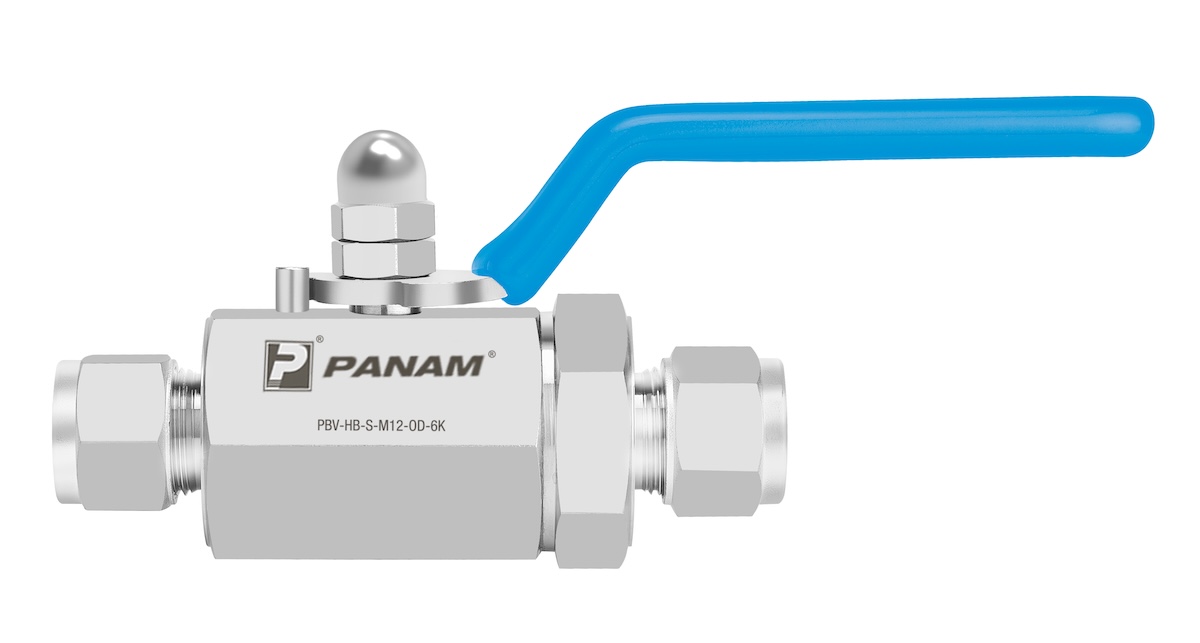

• Conexiones de 1/4" a 1" NPT, BSP. Extremos roscados macho o hembra y extremos de conexión para tubing "PANAM" de 1/4", 3/8" y 1/2" con ferrules simple o doble.

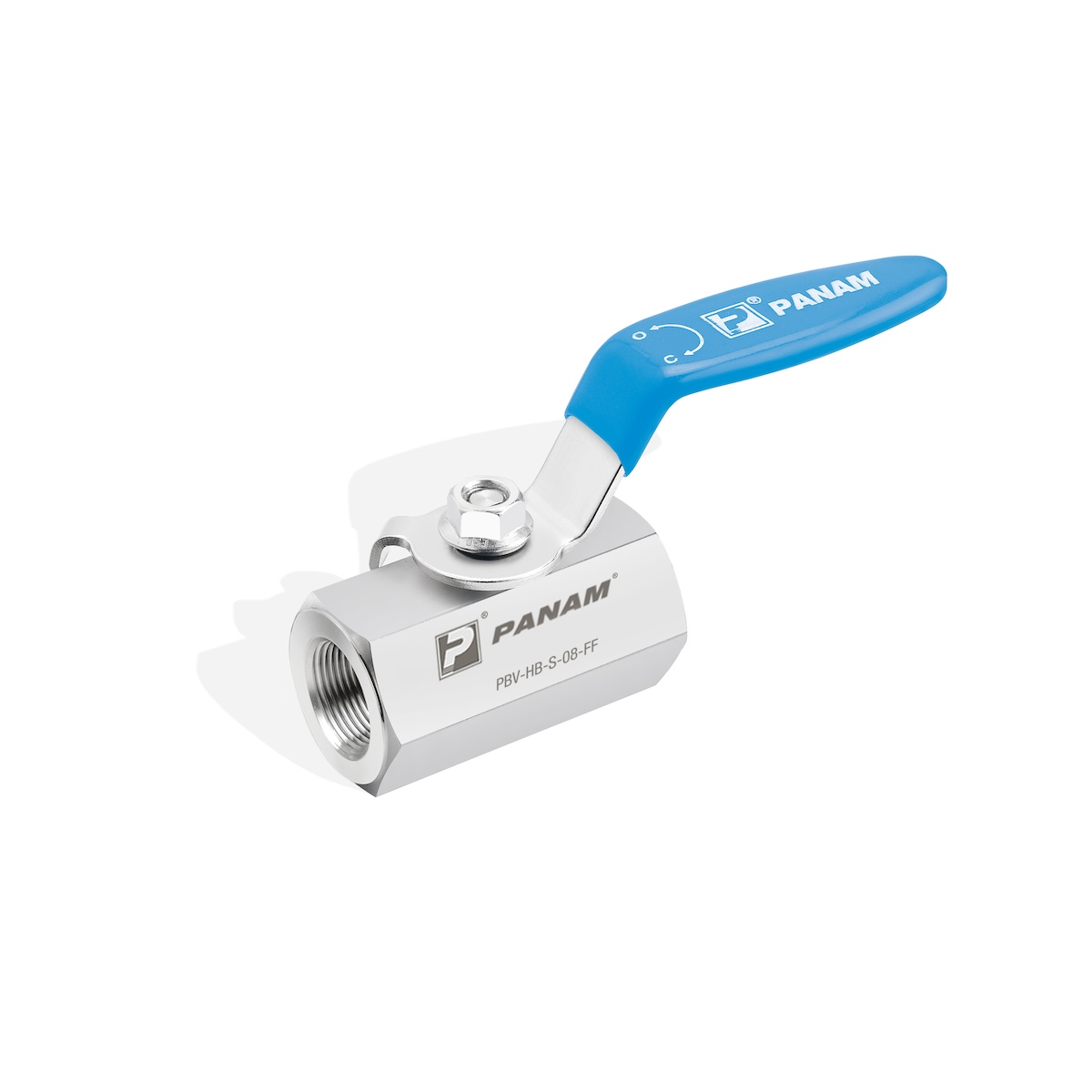

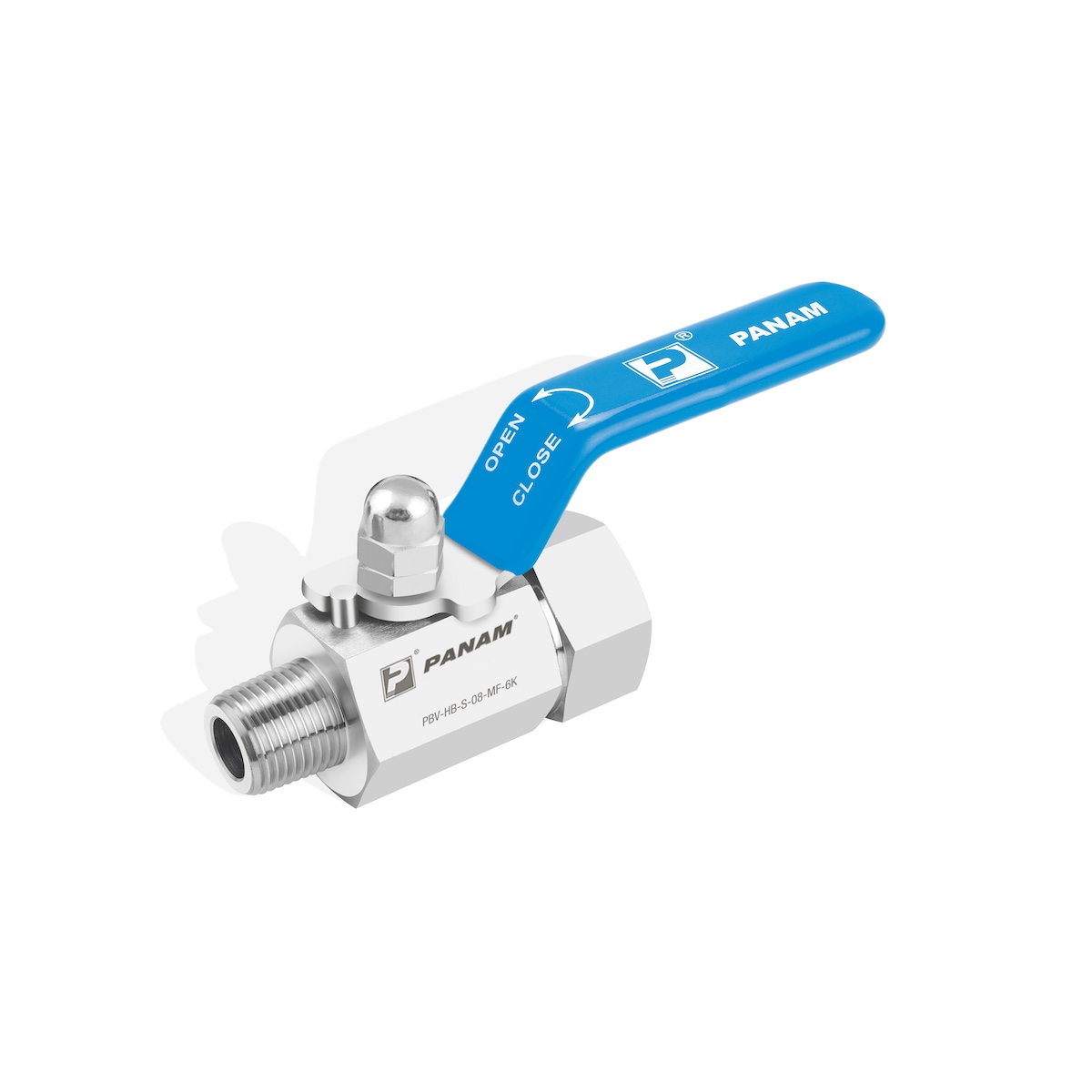

• Diseño de bola flotante para un sellado positivo.
• Presión máxima de trabajo: 6000 PSI (400 bar) a 20 °C a 250 °C con asiento de TFE.
• Válvula de bola de alta presión de 10 000 PSI (700 bar) disponible con asientos de polyaman o KEF-F para alta presión, de fácil mantenimiento.

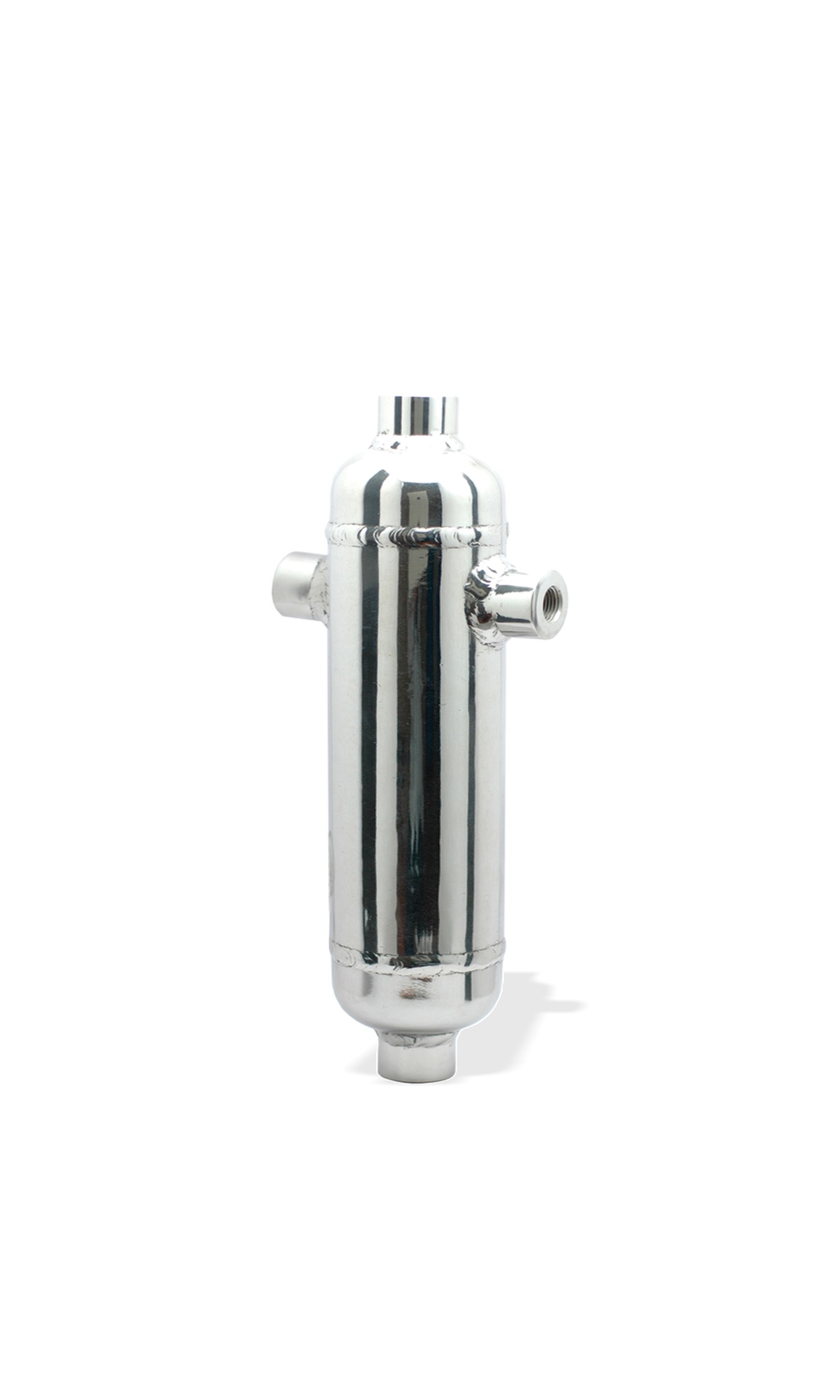

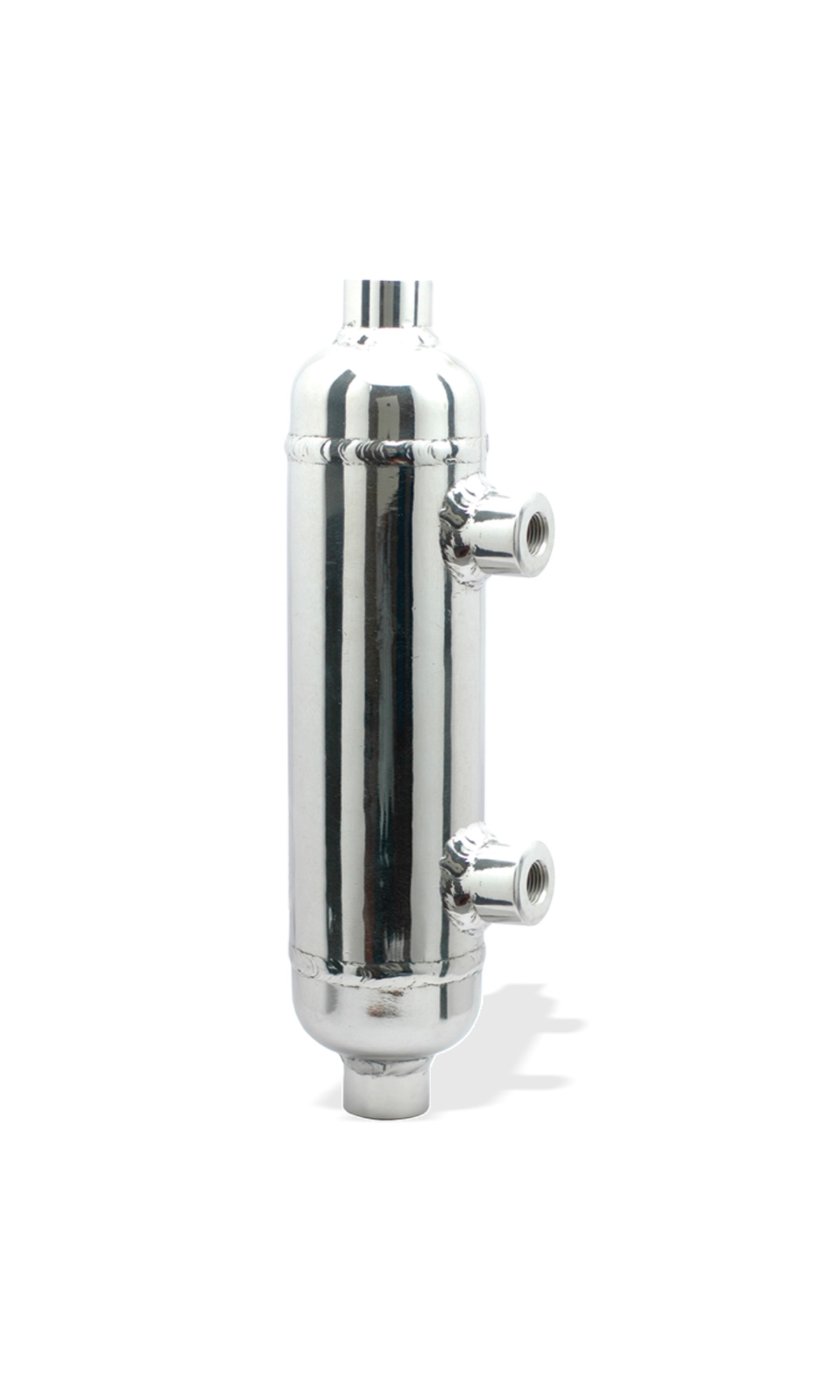

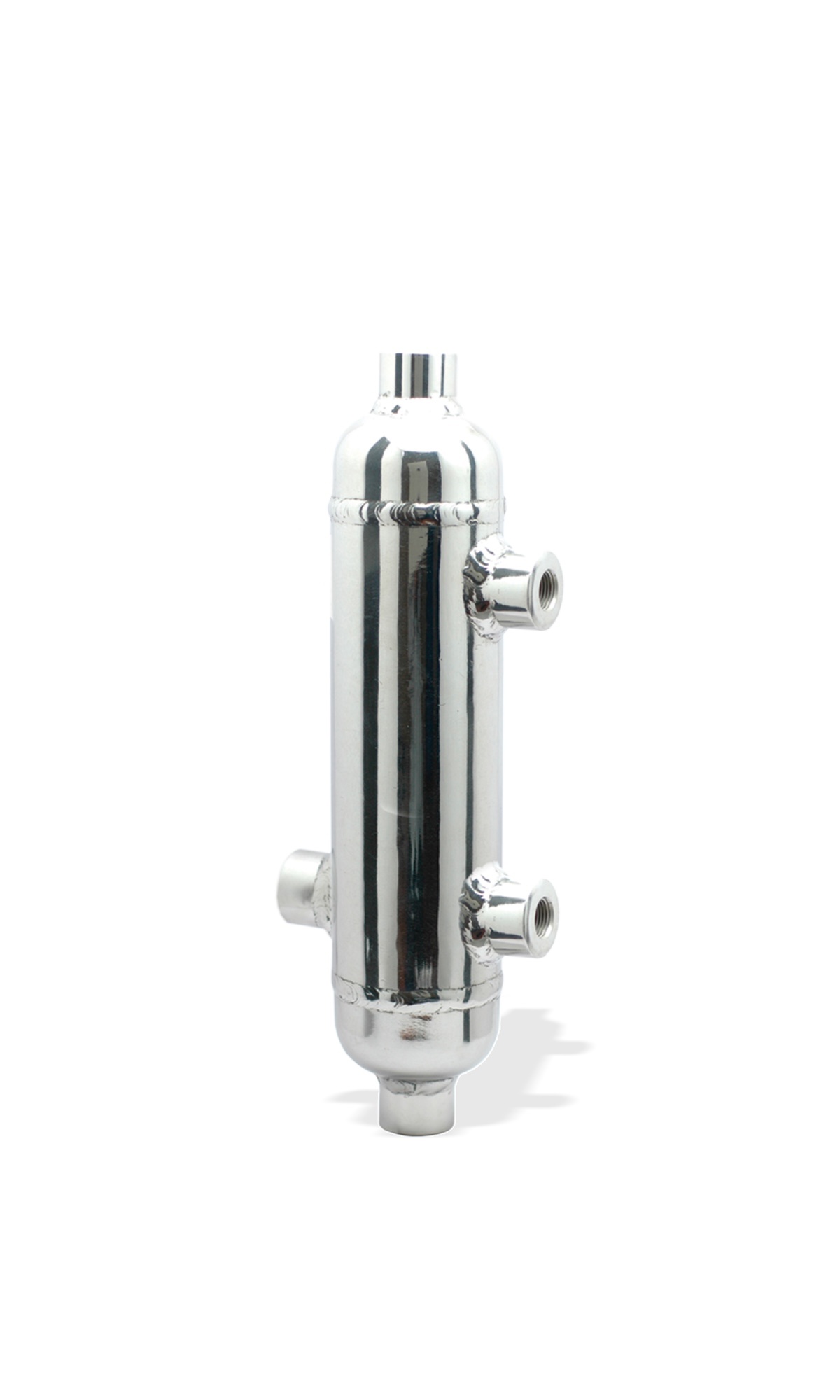

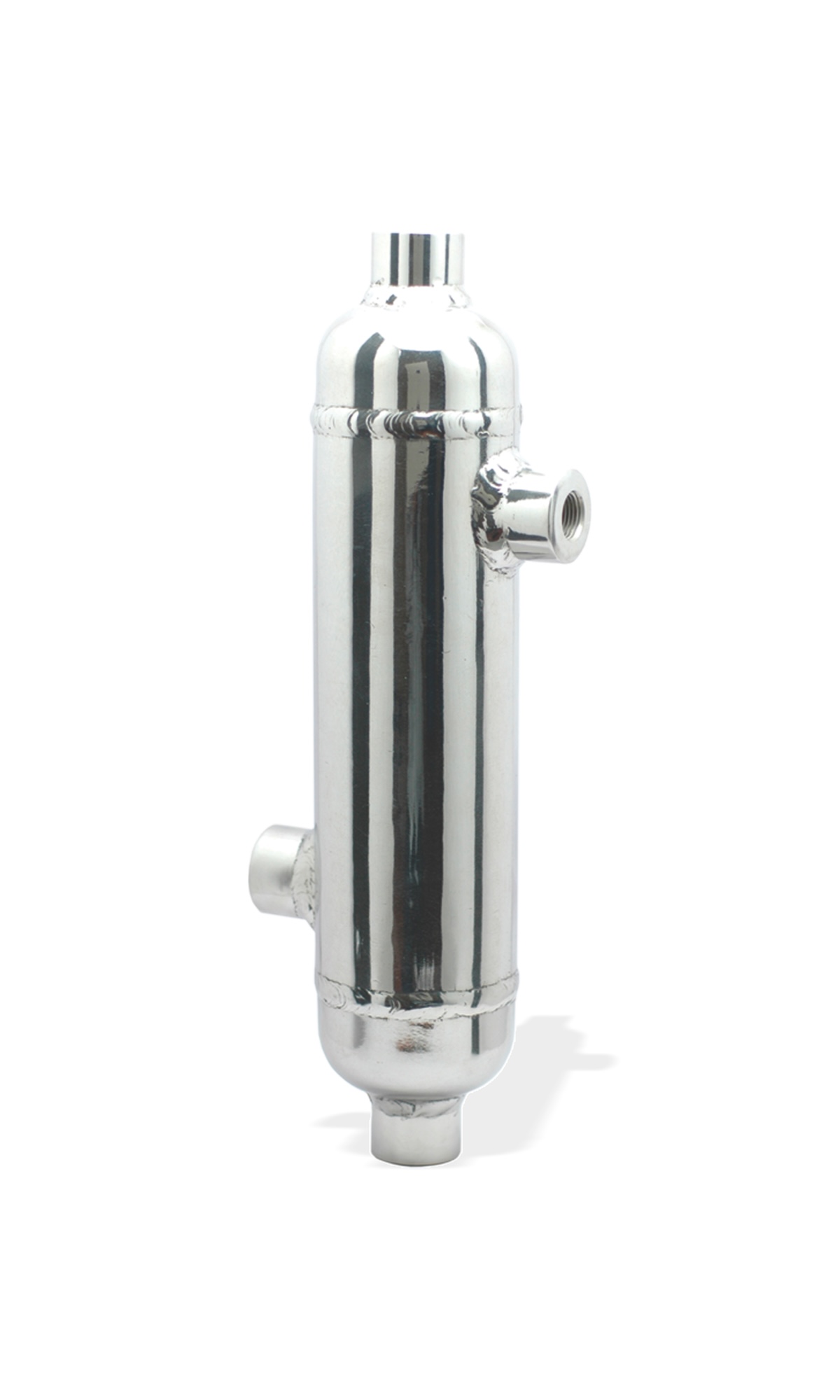

• Las cámaras de condensado PANAM están disponibles en acero inoxidable 316 y acero al carbon.
• Variedad de conexiones: roscadas, bridadas y soldables.
• Presión máxima de trabajo: hasta 6000 psig (414 bar).
• Tamaños de 1/2″ a 2″ - Clase 150 a 2500.
• Todas las roscas NPT cumplen con la norma ANSI B 2.1 y soldables con la norma ANSI B 16.11.
• Pruebas radiográficas y de líquidos penetrantes en uniones soldadas a tope, según la sección V de ASME BPVC.
• A solicitud esta disponible Certificación NACE.
• Trazabilidad del código de colada.

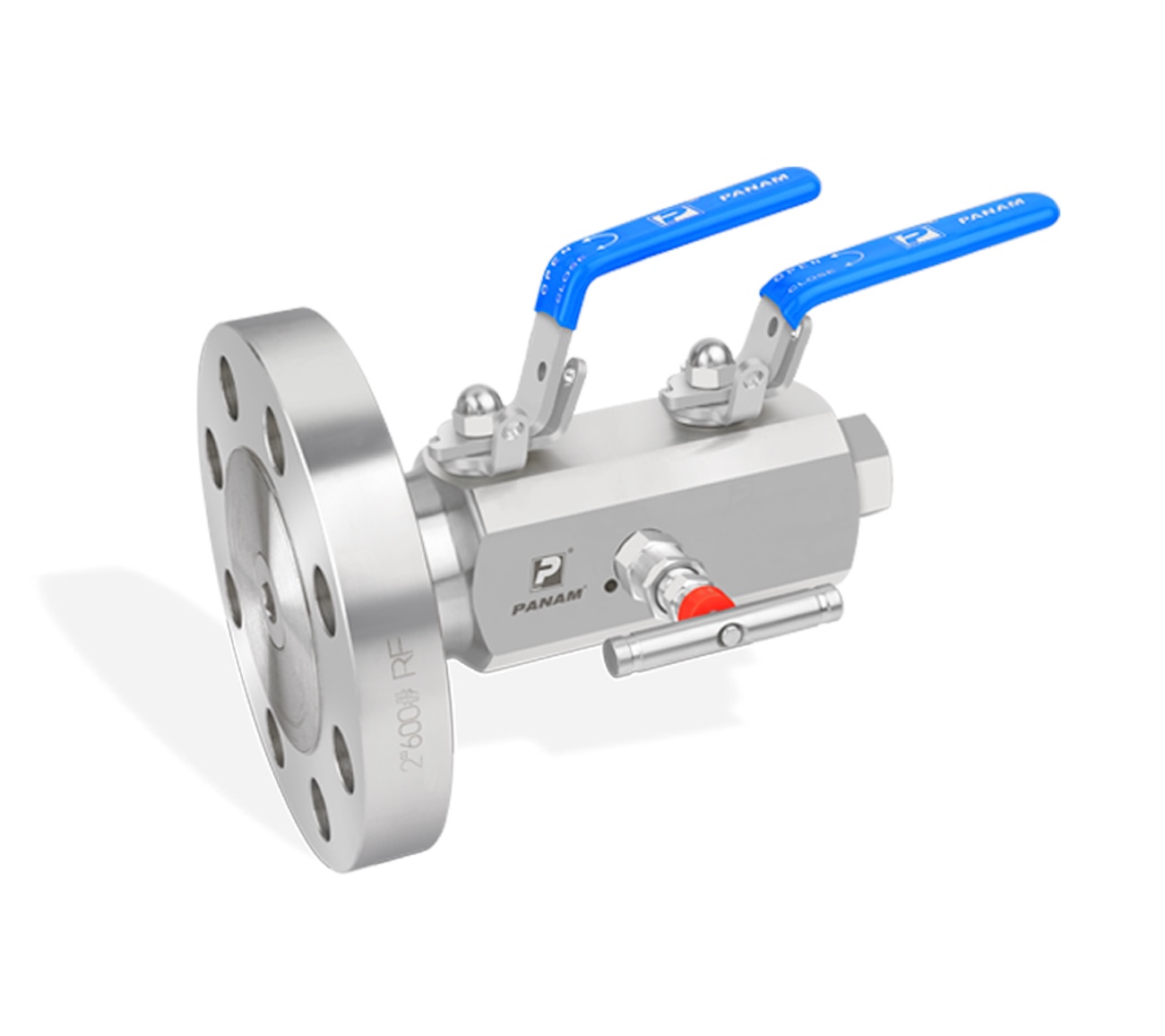

• Diseñadas según las normas industriales: ASME B16.34, ASME B31.3, ASME B16.5, API 6D / ISO 14313

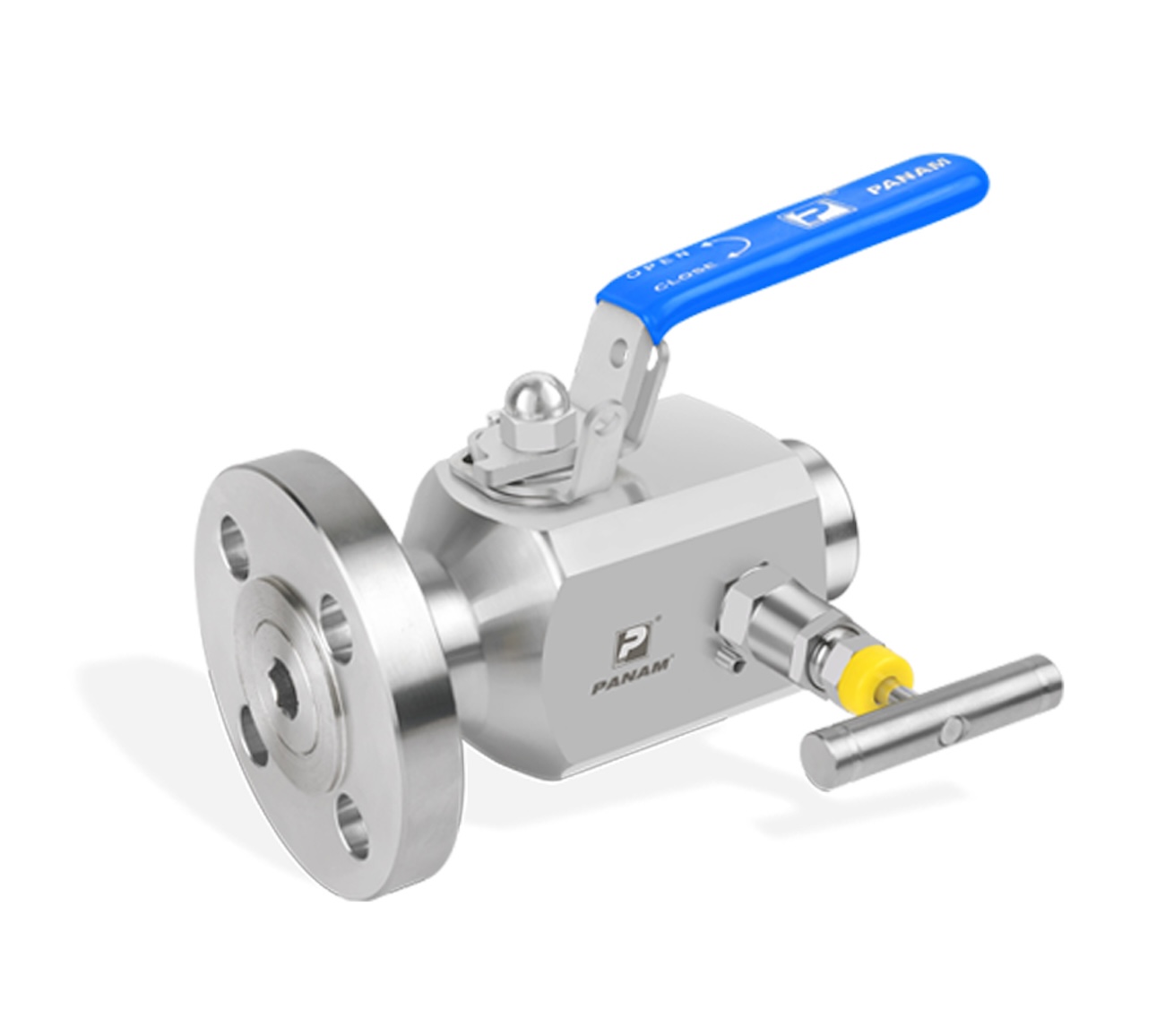

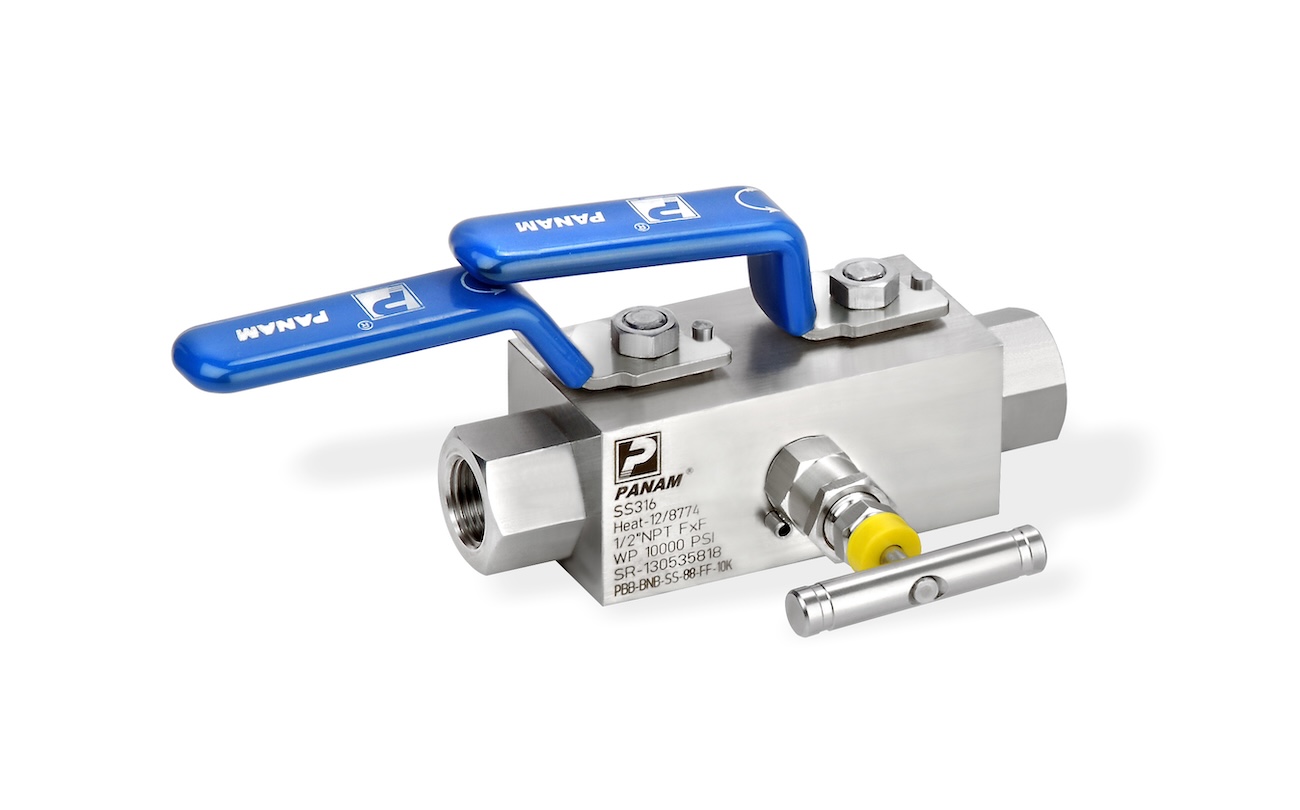

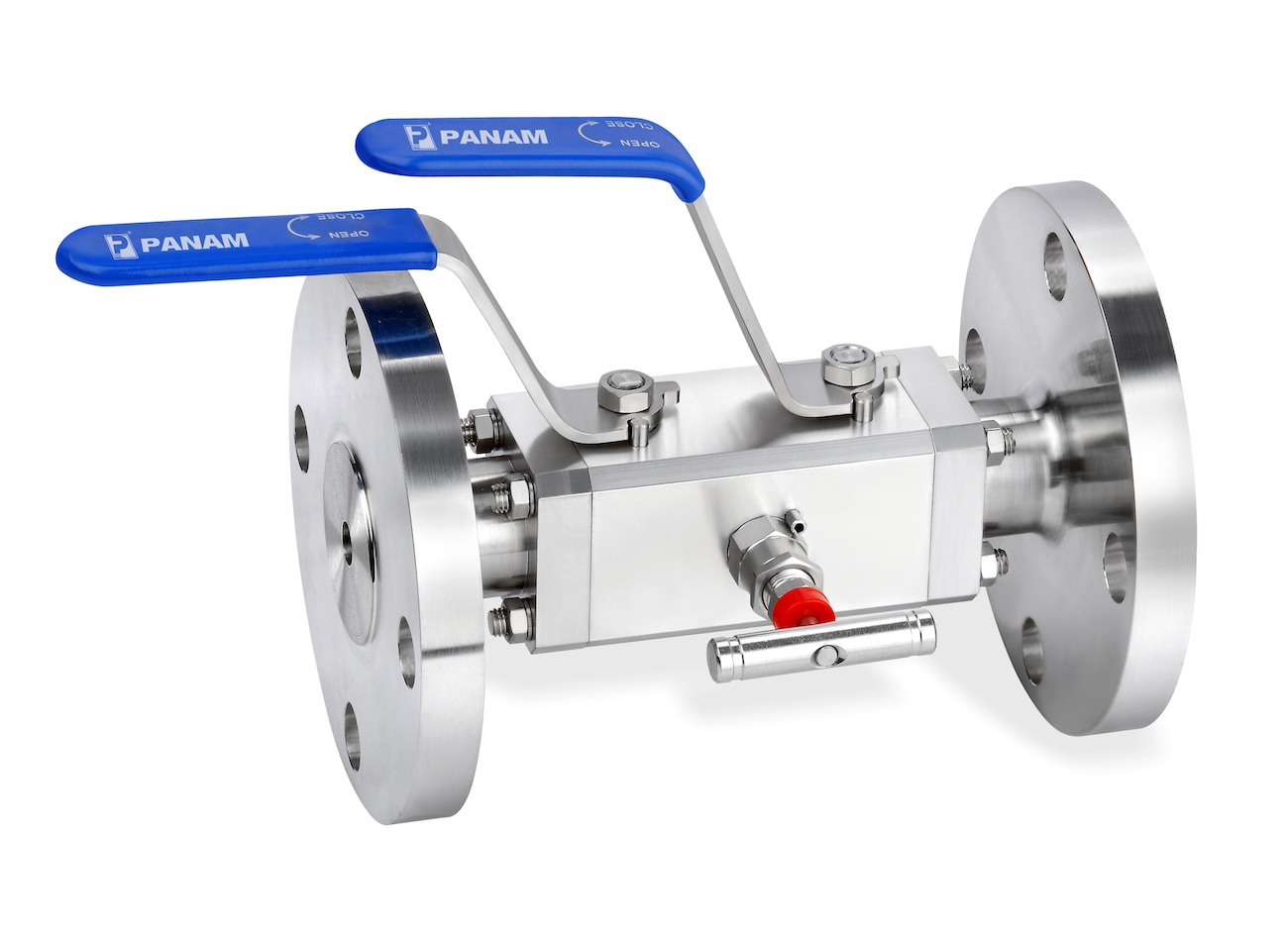

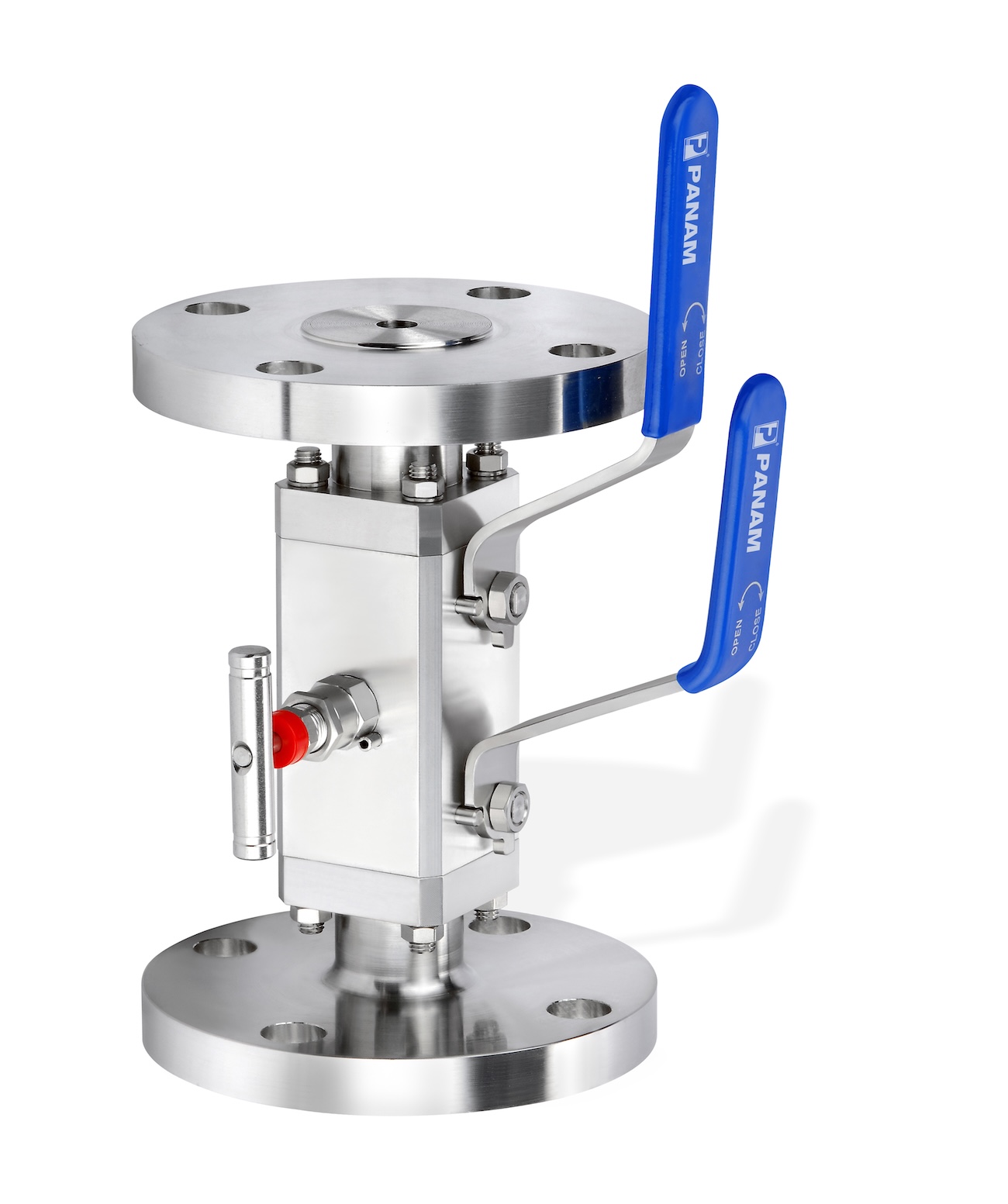

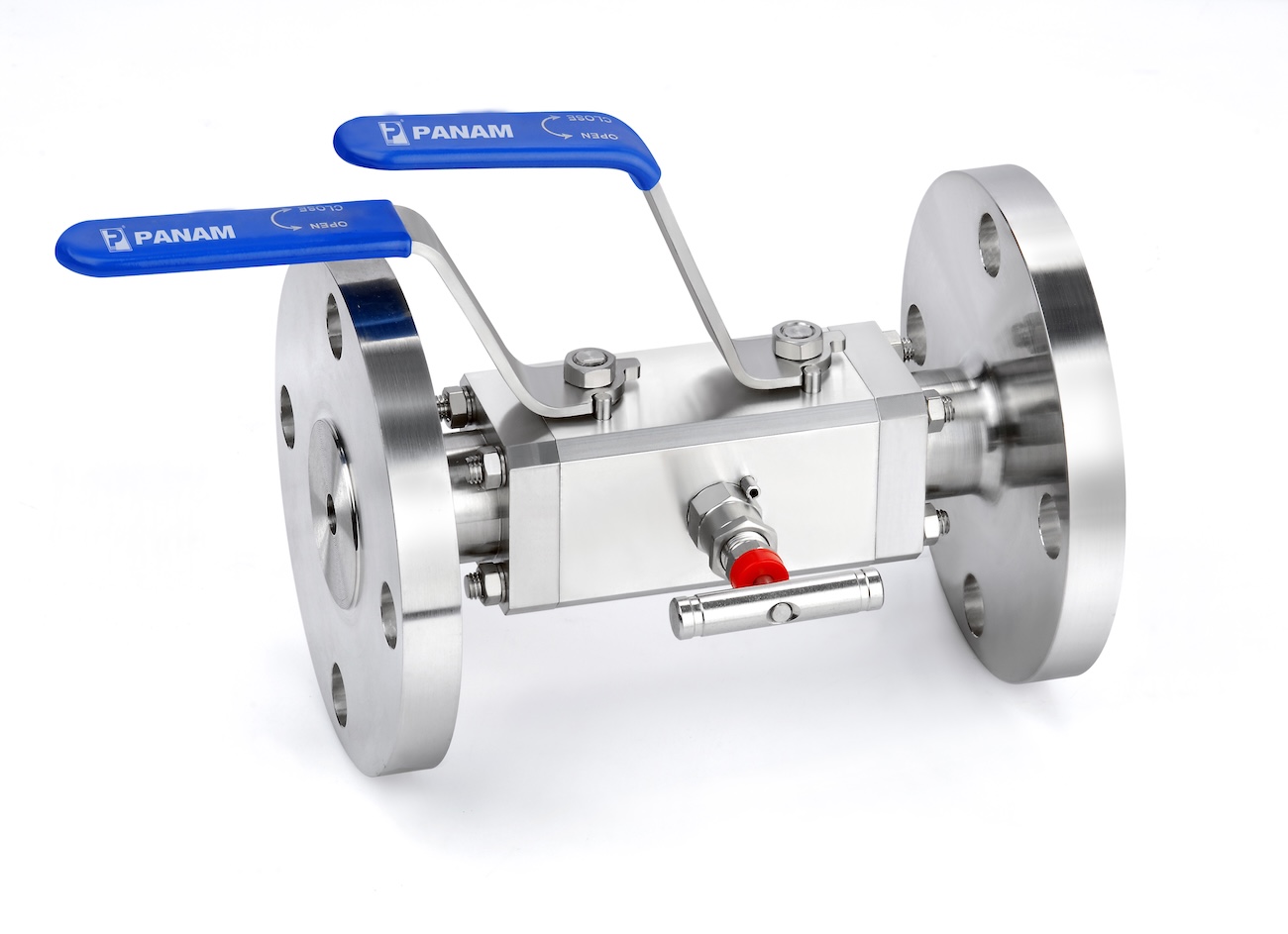

• Válvulas de doble bloqueo y purga disponibles en diseño modular monobloque y de 3 piezas.
• Disponibles en acero inoxidable 316, dúplex, Monel y Hastelloy.
• Conexiones bridadas de entrada/salida: Bridas de 1/2" a 4", clase 150 a 2500, bridas API de hasta 2.1/16", 3000, 5000 y 10000 lb. Conexiones roscadas: 1/4", 3/8", 1/2", 3/4", 1" NPT, BPST, BSPP.
• Diversas configuraciones: BNB, BBB, BN, NNN, NN.
• Presión máxima de trabajo hasta 10 000 psig (689 bar).
• Material del asiento: PTFE, PEEK, PCTFE.
• Material de empaquetadura opcional: PTFE, Graphoil, PEEK y PCTFE.
• Resistente al fuego según BS 6755 Pt2 / API 607.
• Emisiones fugitivas según las normas: BS EN ISO 15848-1:2015 + A1:2017; BS EN ISO 15848-2:2015, ASME BPVC SECCIÓN V EDICIÓN 2019, ARTÍCULO 10, ANEXO IV OBLIGATORIO.
• Certificación NACE disponible a solicitud.
• Trazabilidad del código de colada.

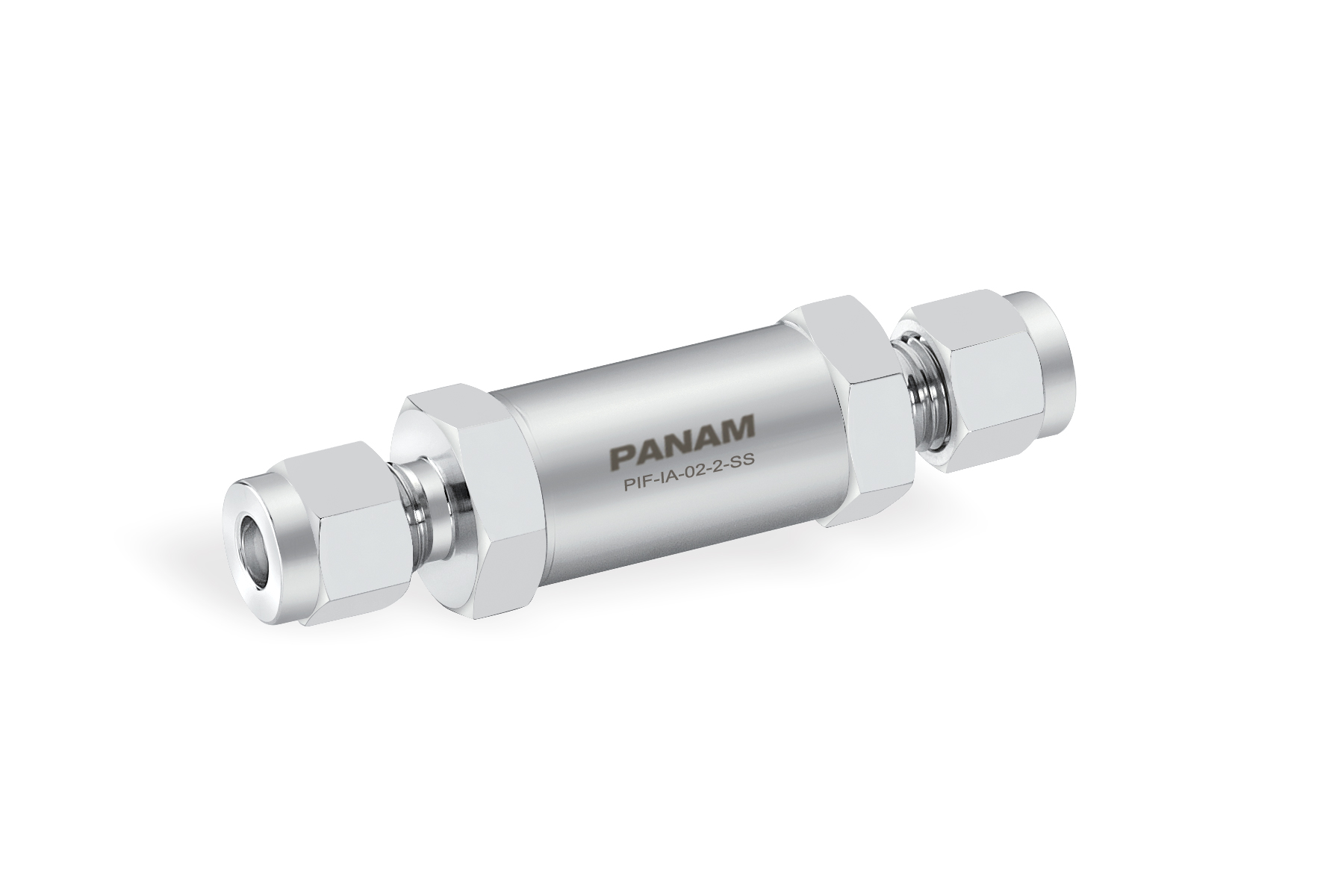

• Los filtros en línea PANAM tienen un diseño compacto para espacios reducidos.
• Disponibles en acero inoxidable 316 y latón.
• Disponibles en una variedad de conexiones: NPT macho y hembra, BSPP, BSPT y accesorios para tubing PANAM®.
• Presión máxima de trabajo: 3000 psi (207 bar).
• Tamaños de 1/8” a ½” y de 3 mm a 12 mm de diámetro exterior.
• Temperatura de trabajo: -20 °F a 900 °F (-25 °C a 482 °C).
• Certificación NACE disponible a solicitud.

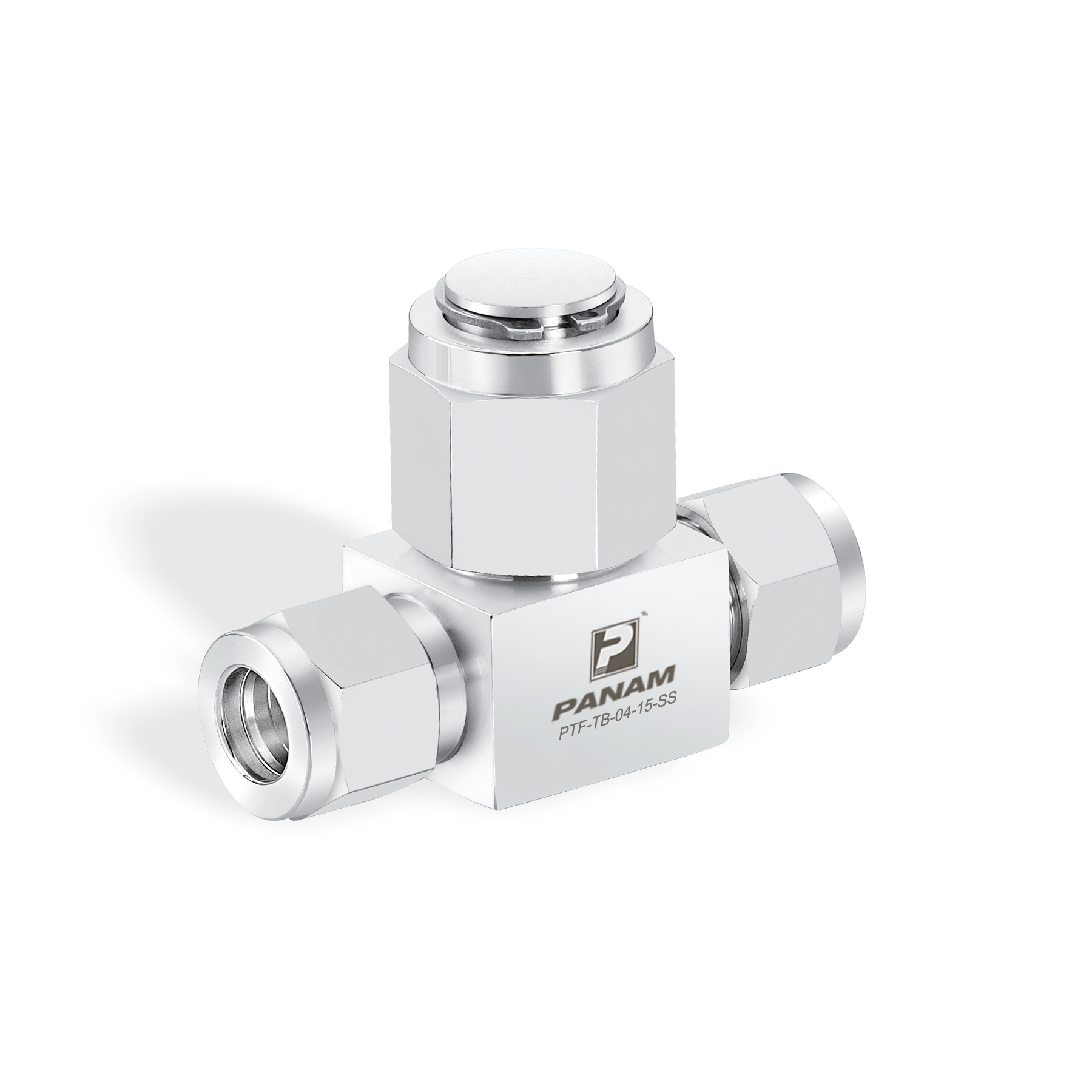

• PANAM T-Type Filters are designed to ease replacement of filters.
• Available in SS 316 & Brass Material.
• Available in variety of end connections – Male & Female NPT, BSPP, BSPT & PANAM® & tube fittings.
• Safe union bonnet design for high pressure ratings.
• Filter element can be replaced without removing body from system.
• Maximum Working Pressure – 3,000 psi (207 bar).
• Size ranging from 1/8” to ½” & 3mm OD to 12mm OD.
• Nominal pore size of the replaceable sintered filter element: 0.5, 2, 7, 15, 40, 60, 90 microns.
• Nominal pore size of the replaceable mesh filter element: 40, 90, 140, 230, 440 microns.
• Working Temperature – -20 F to 900 F (-25 C to 482 C).
• NACE certification available upon request.
• Heat code traceability.

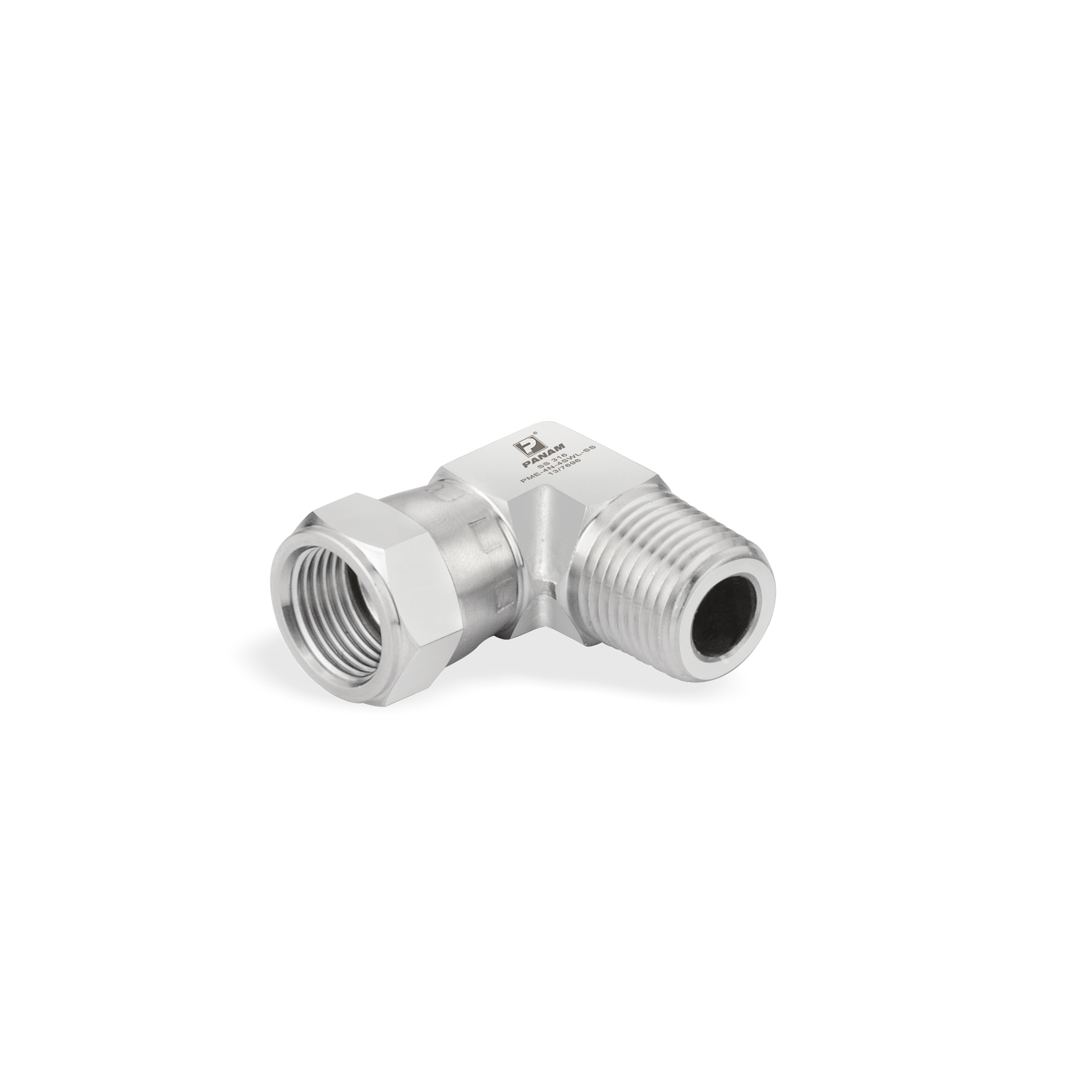

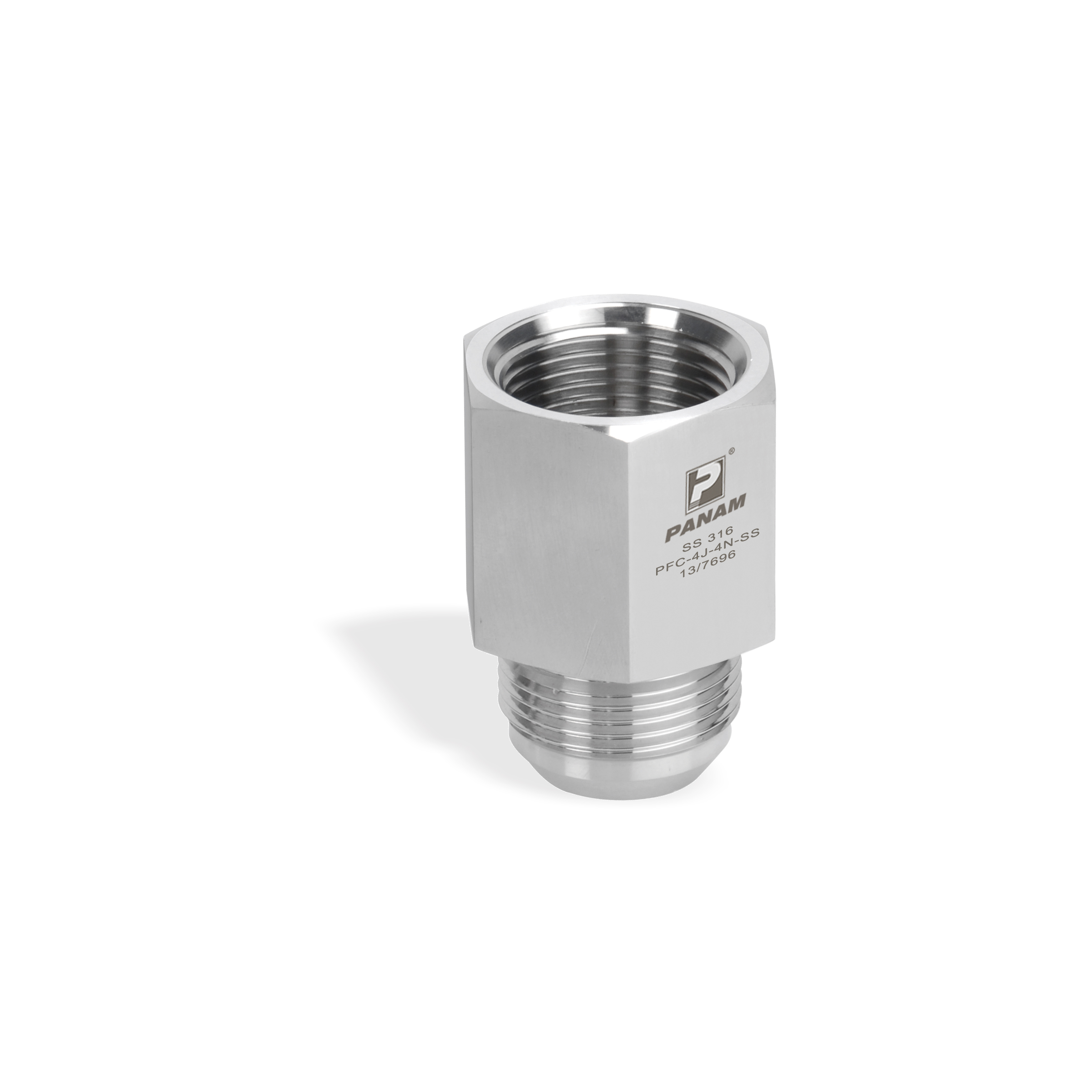

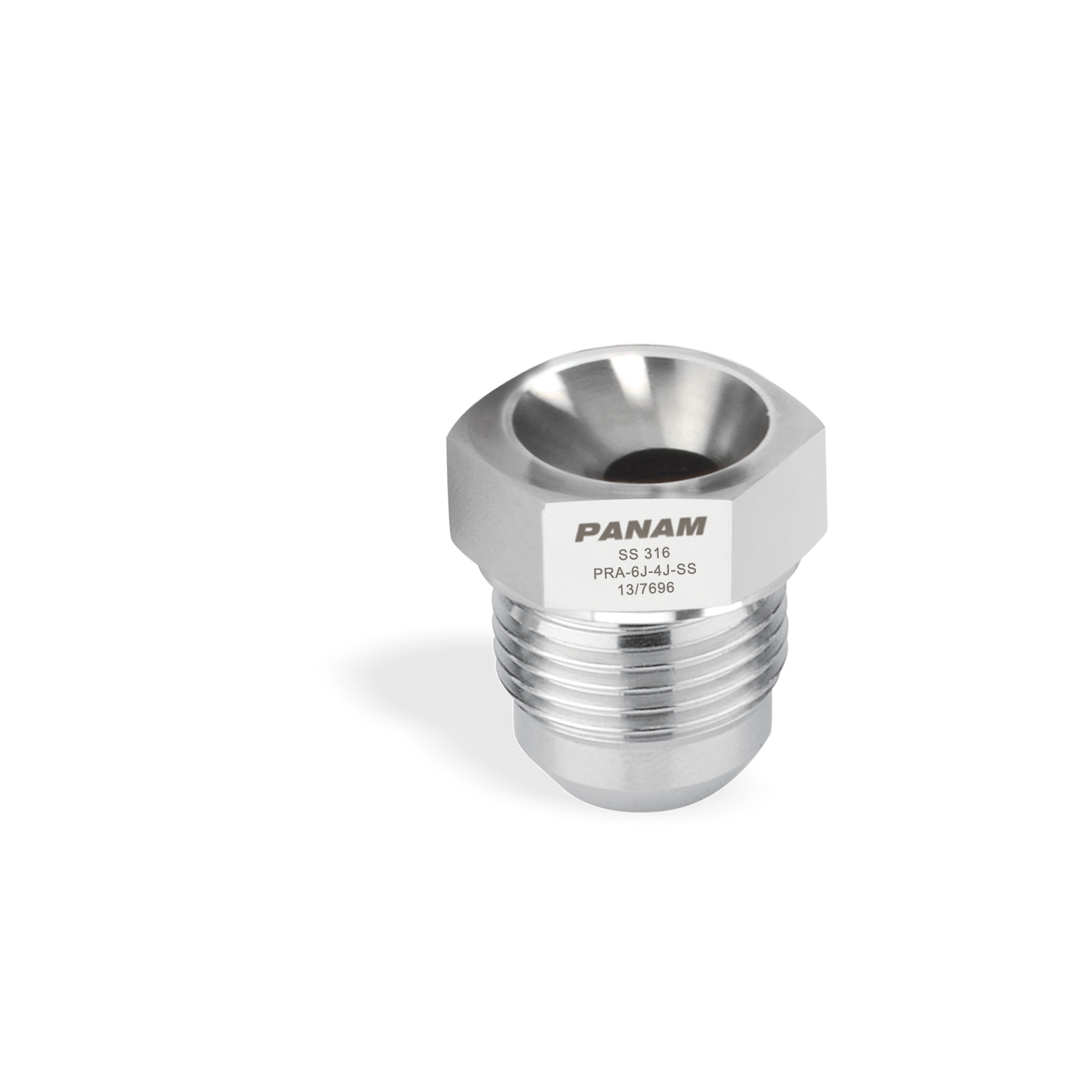

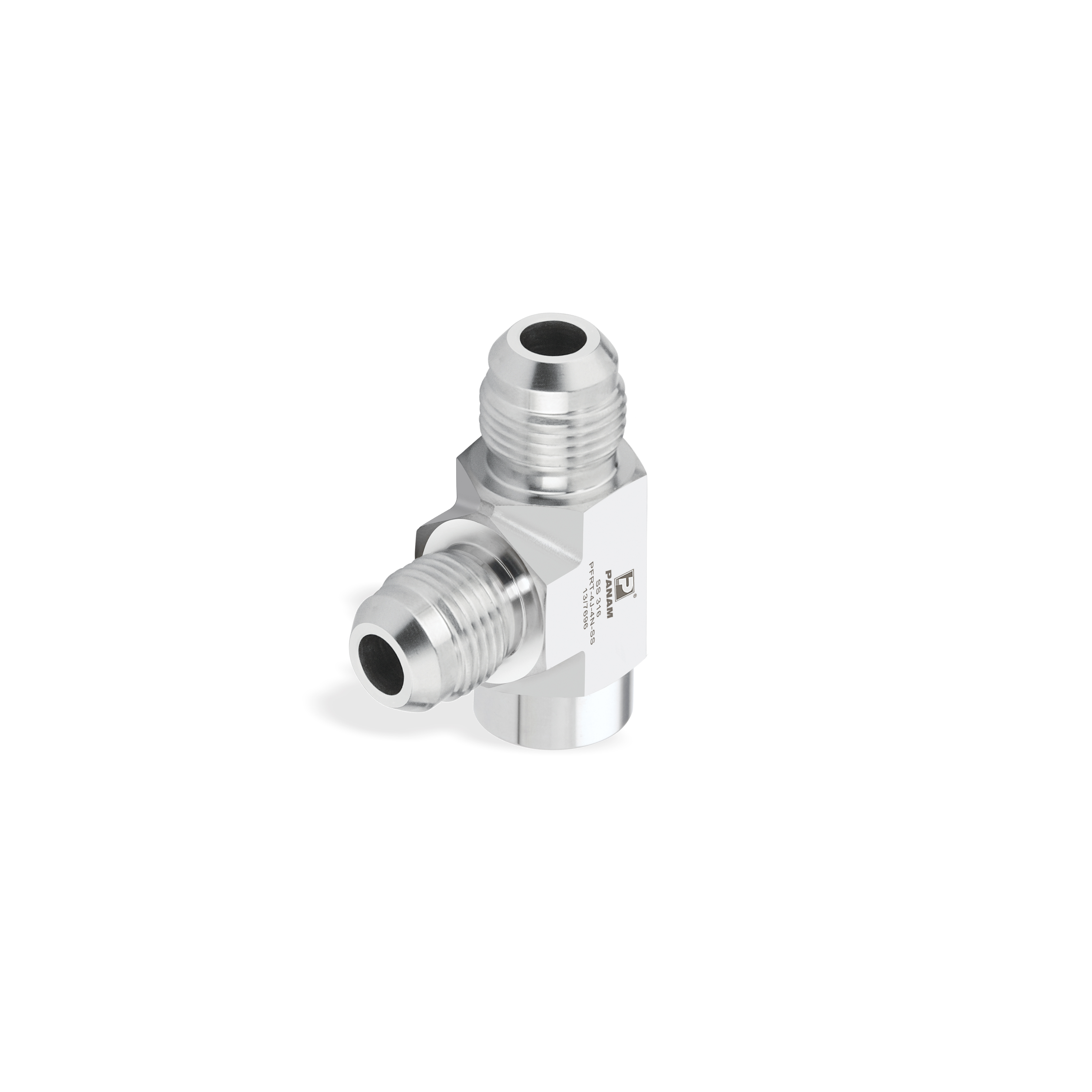

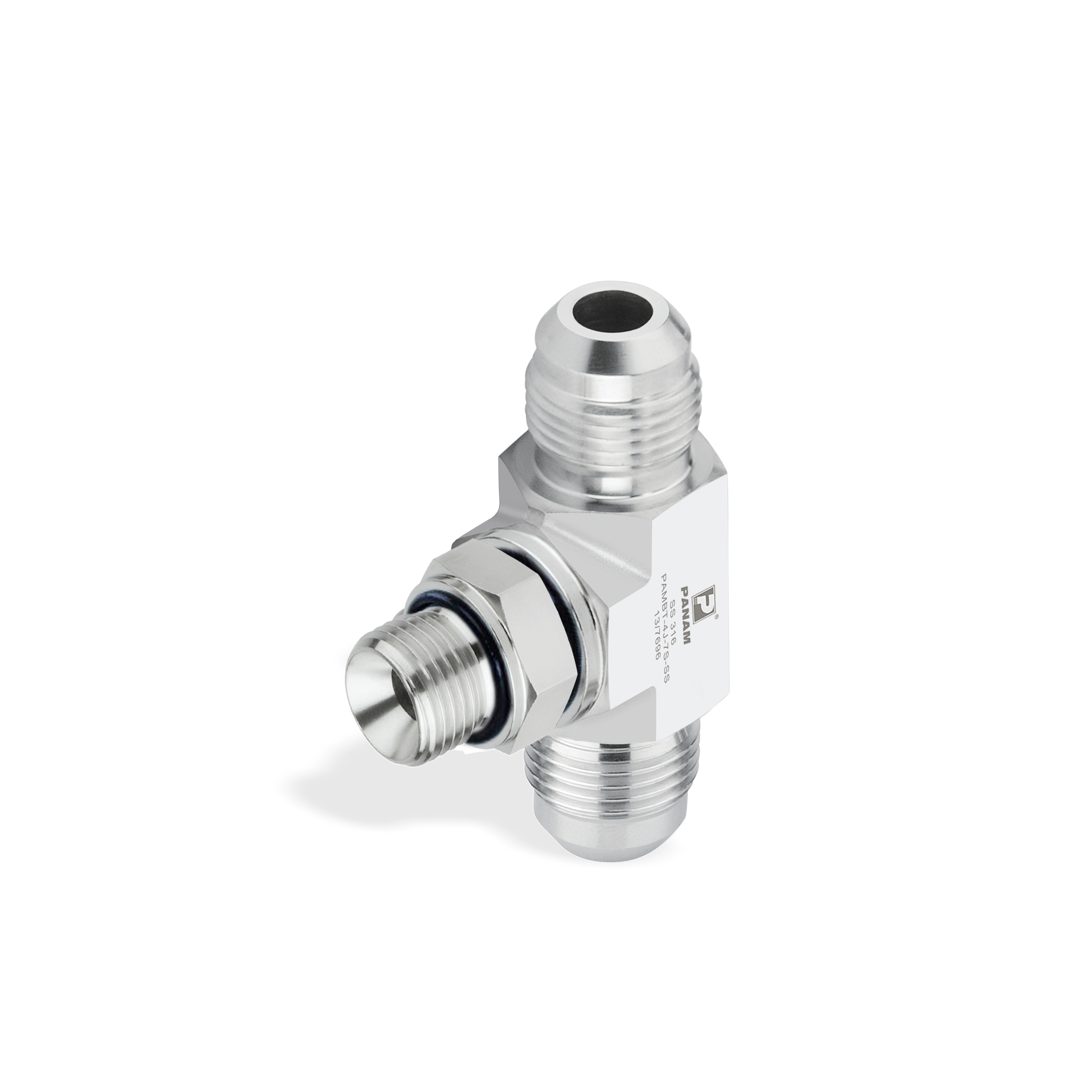

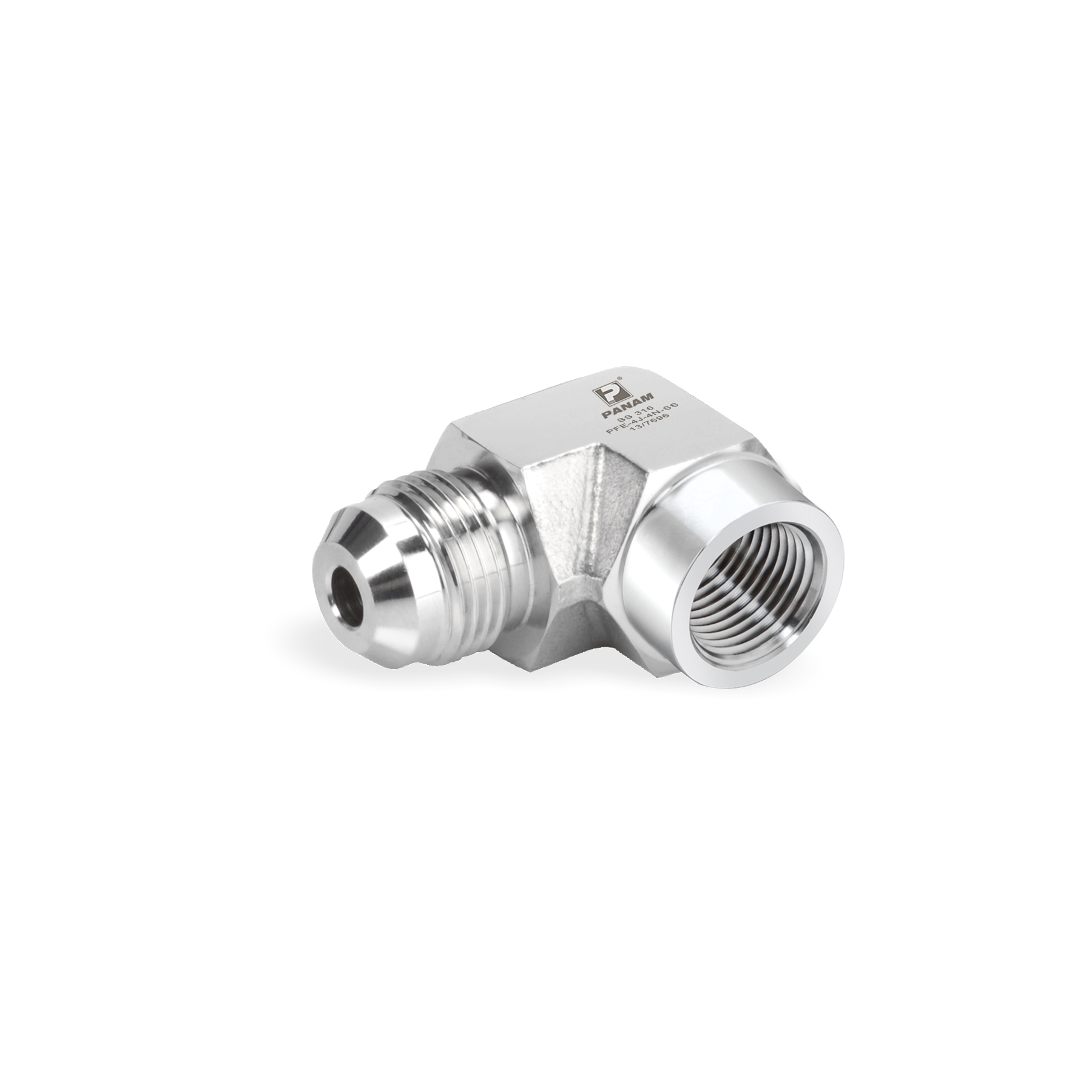

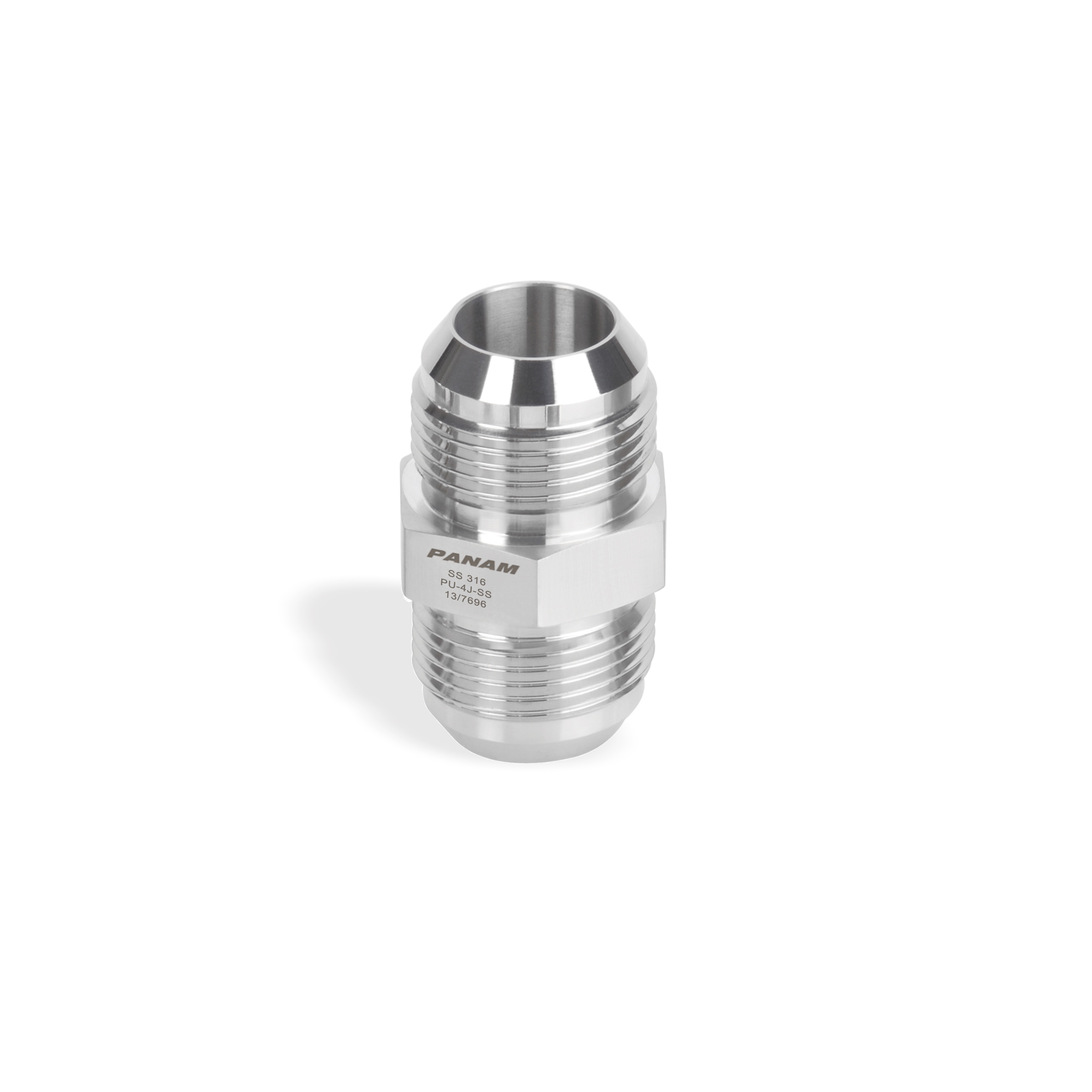

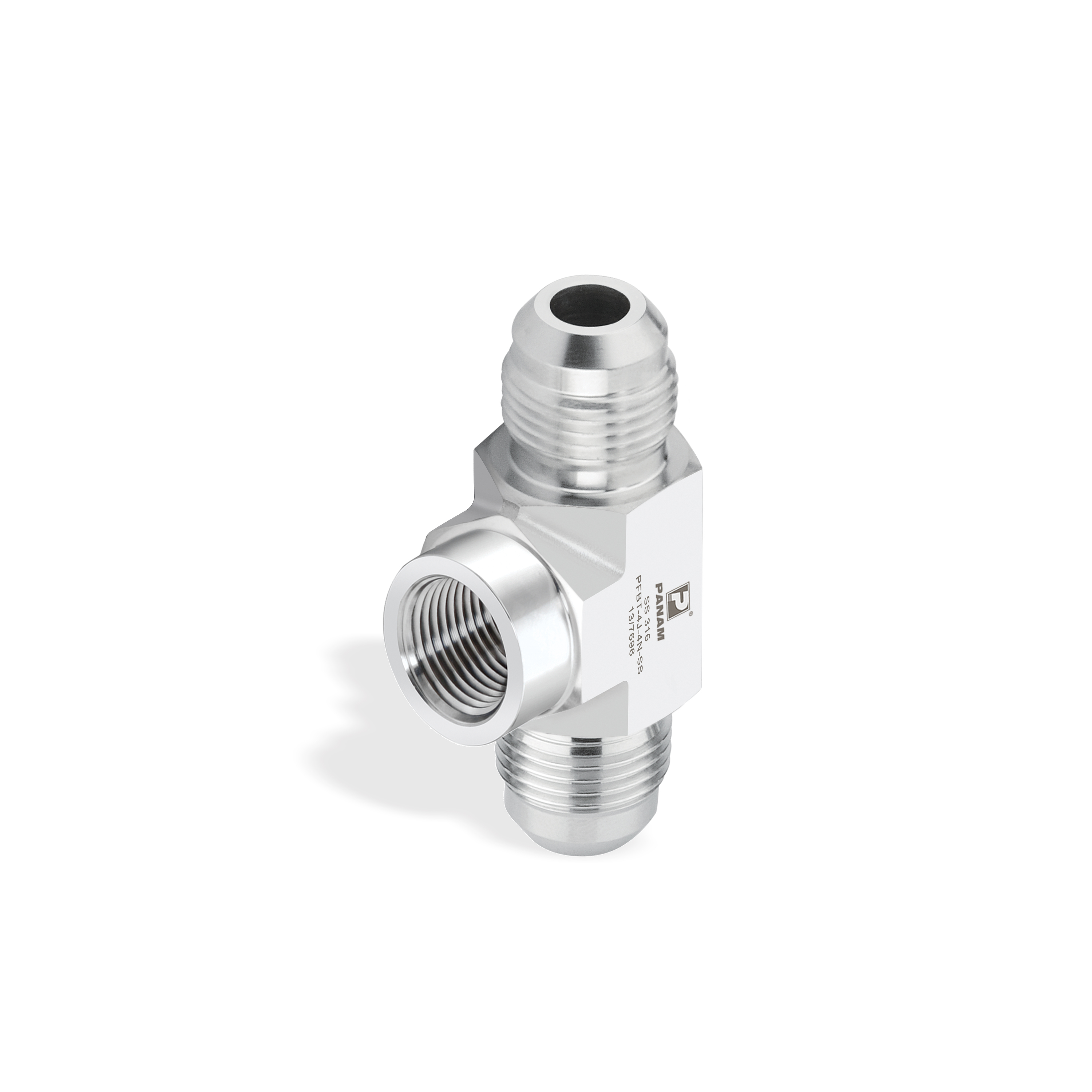

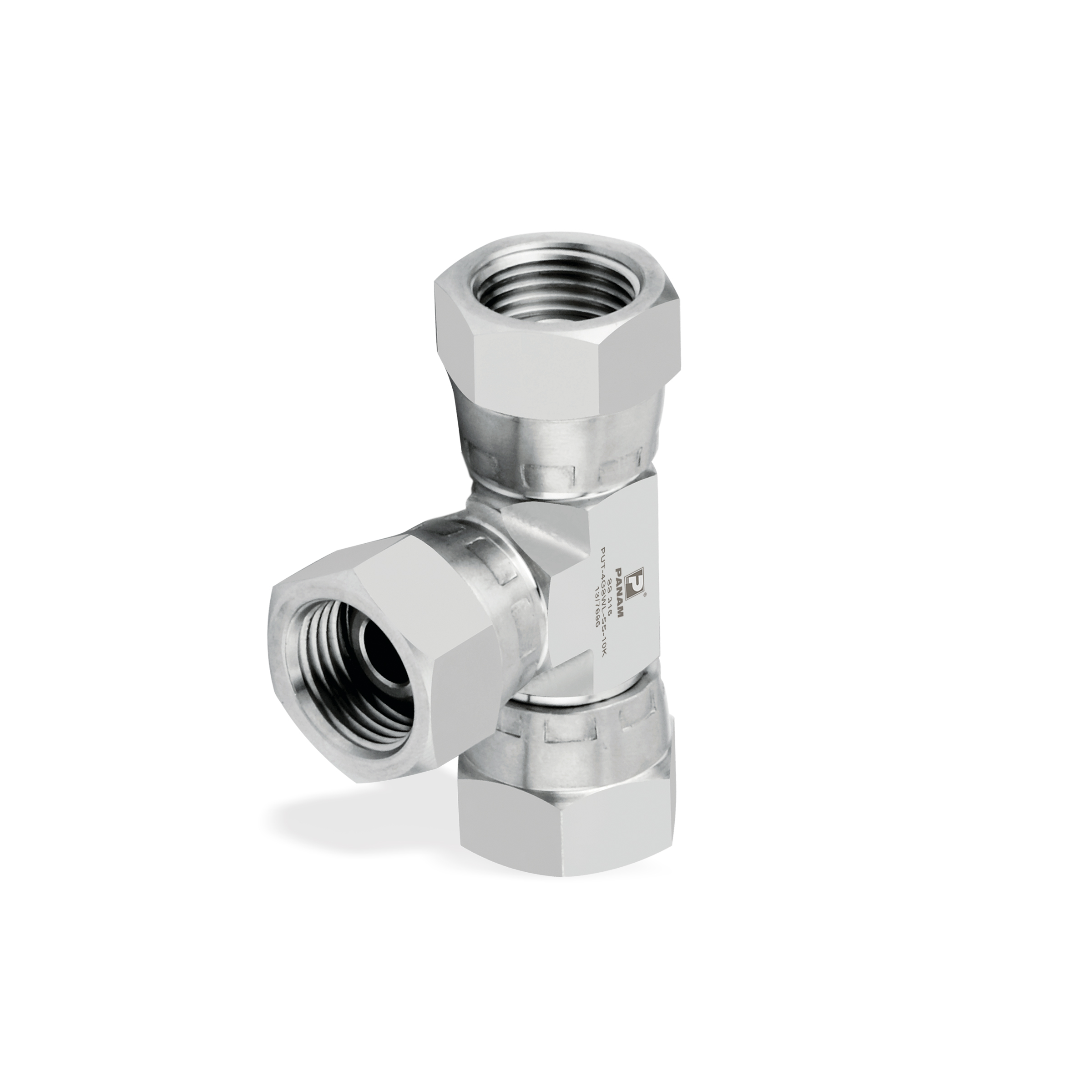

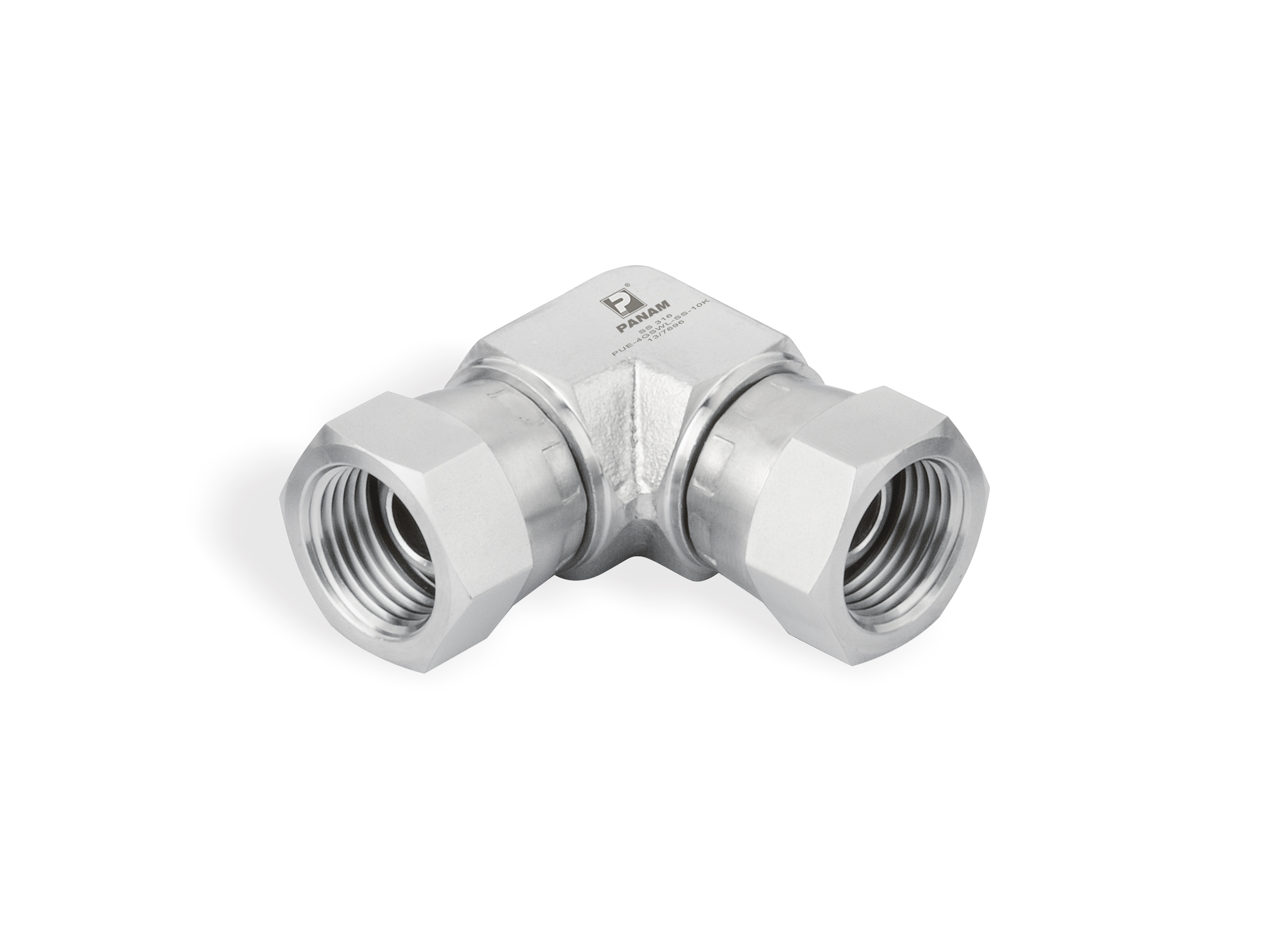

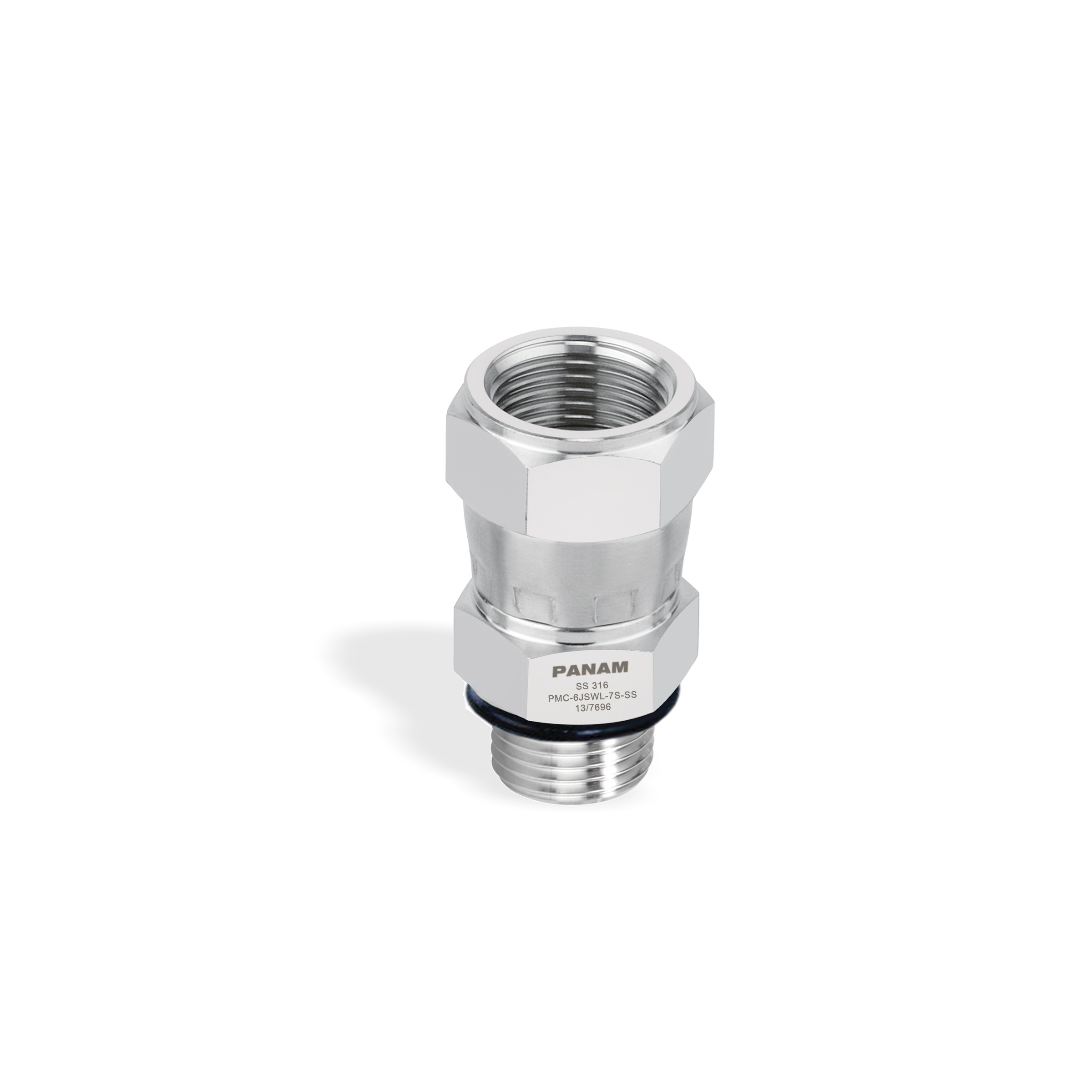

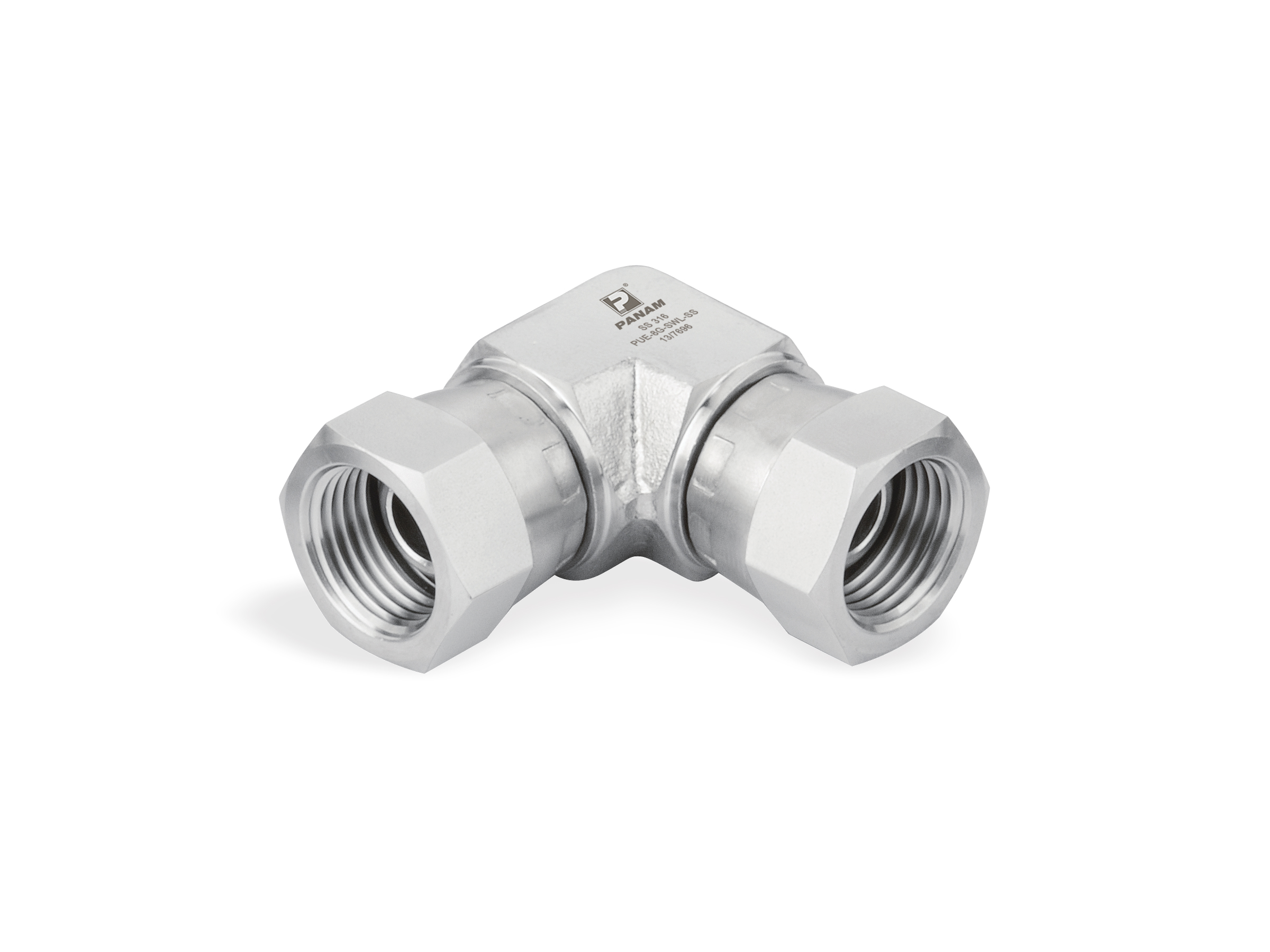

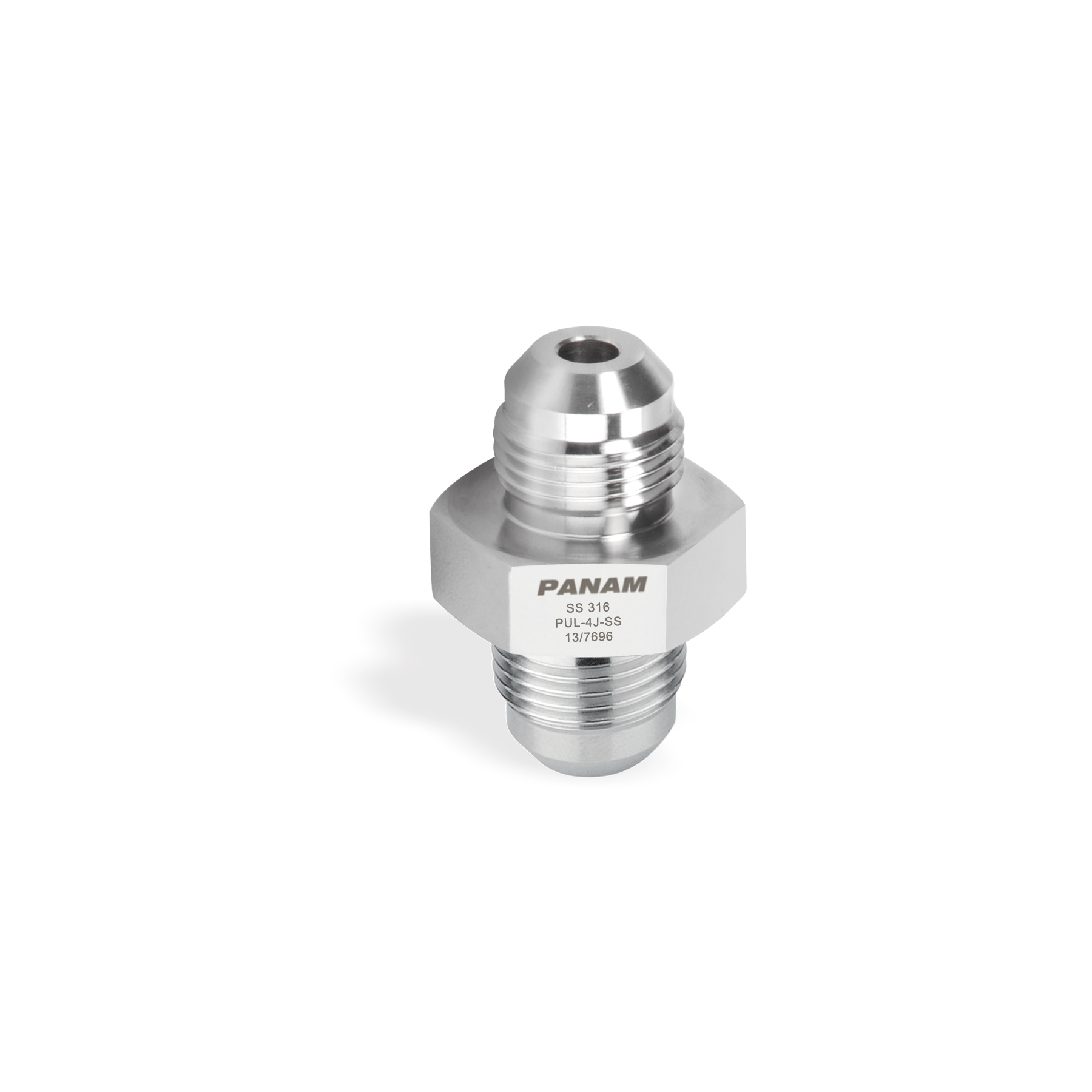

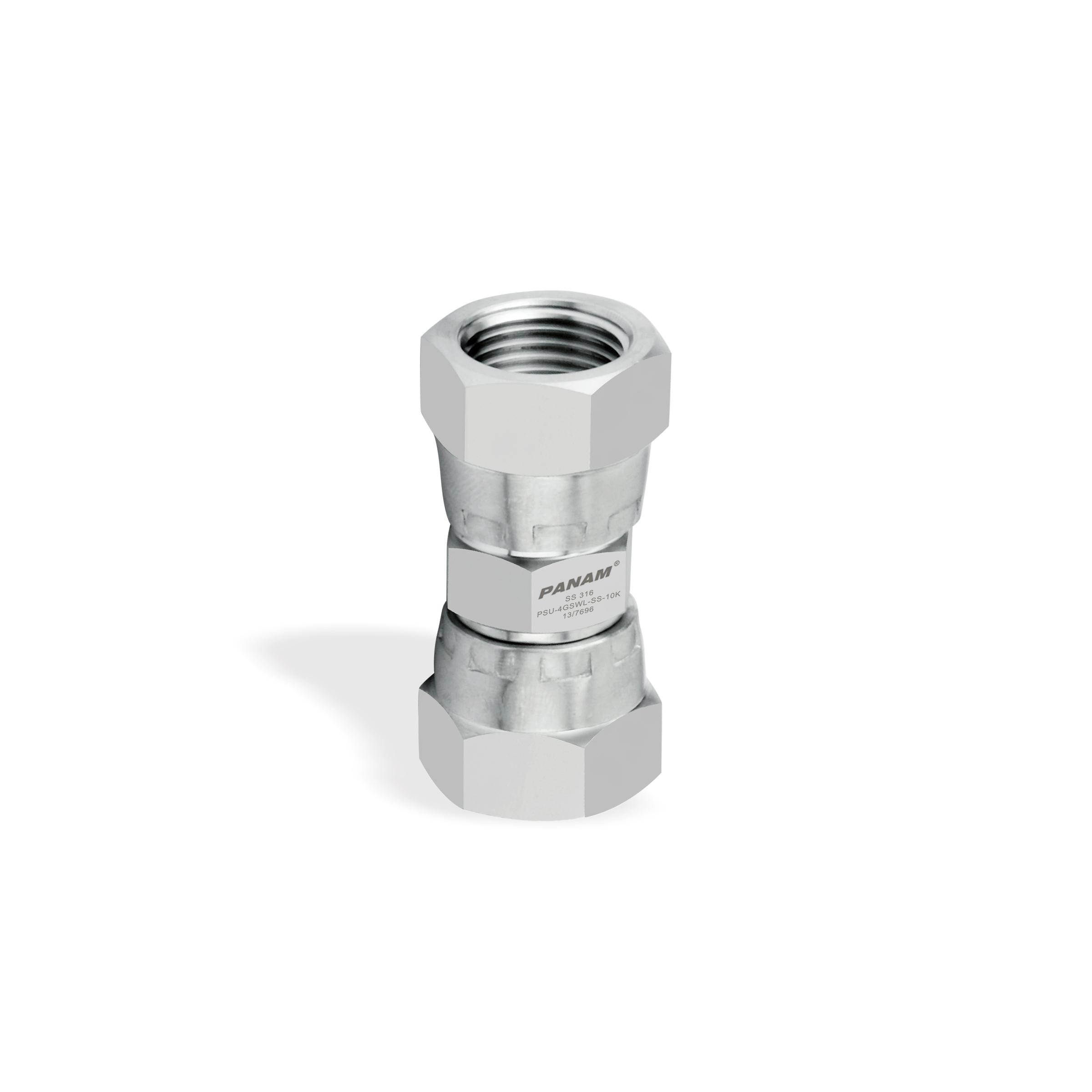

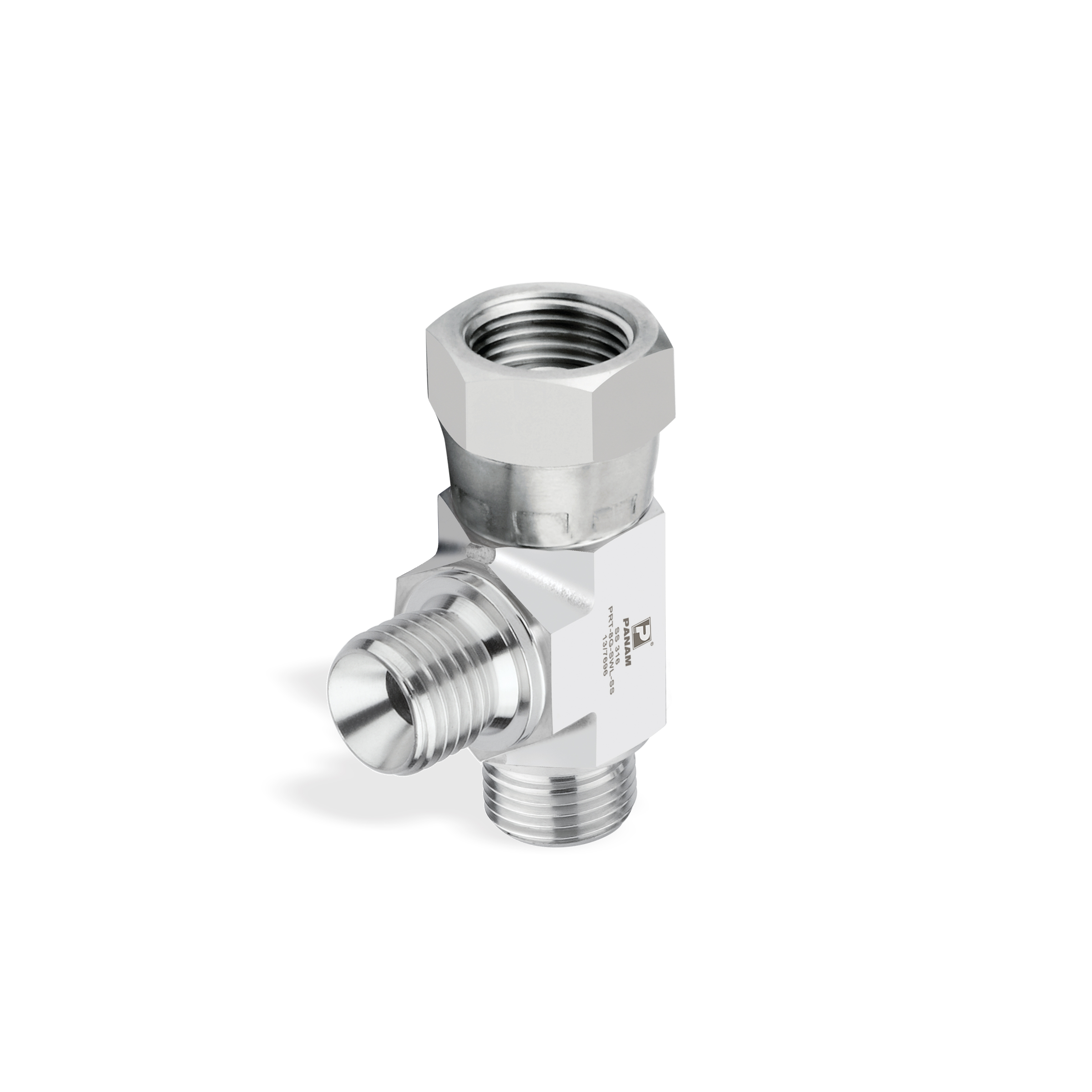

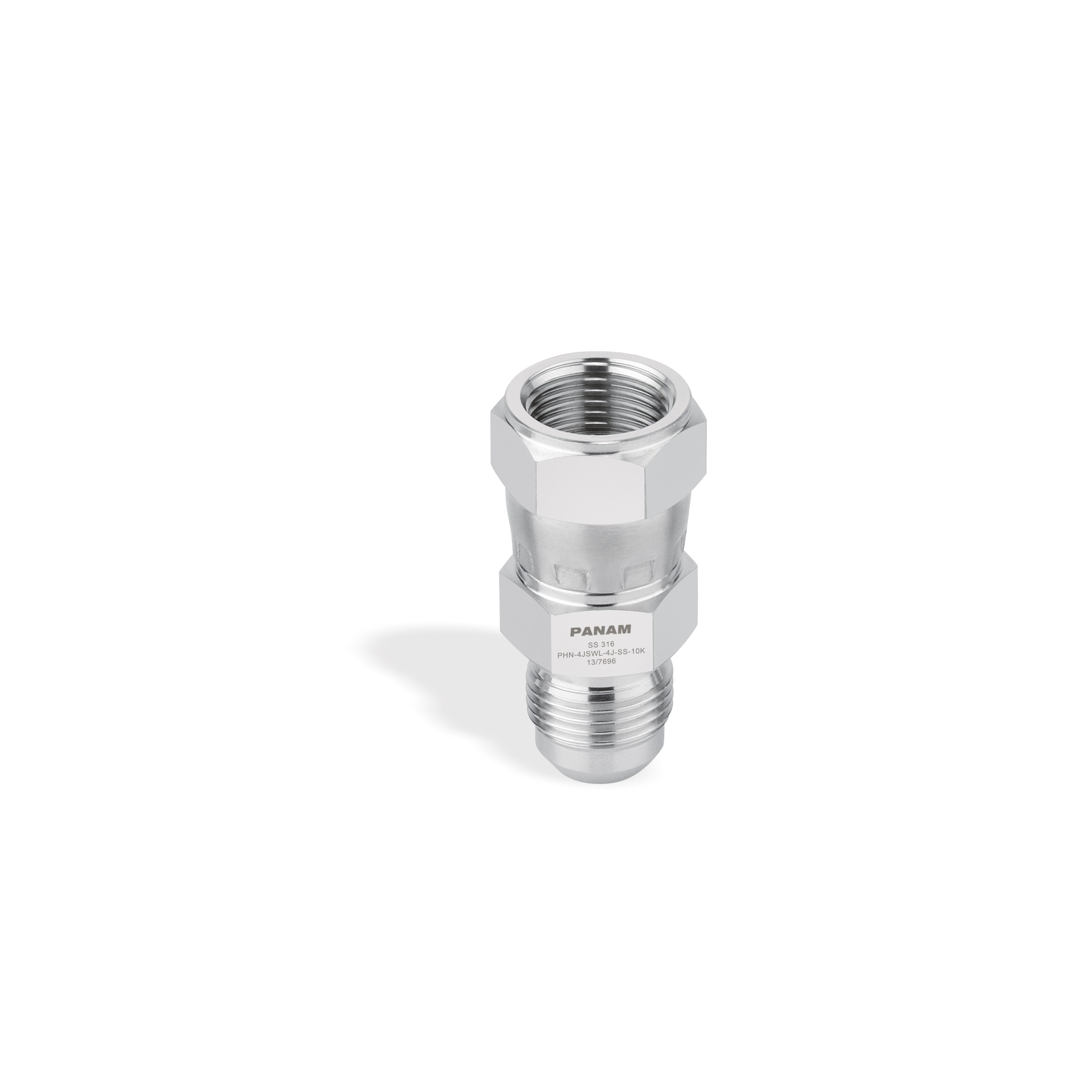

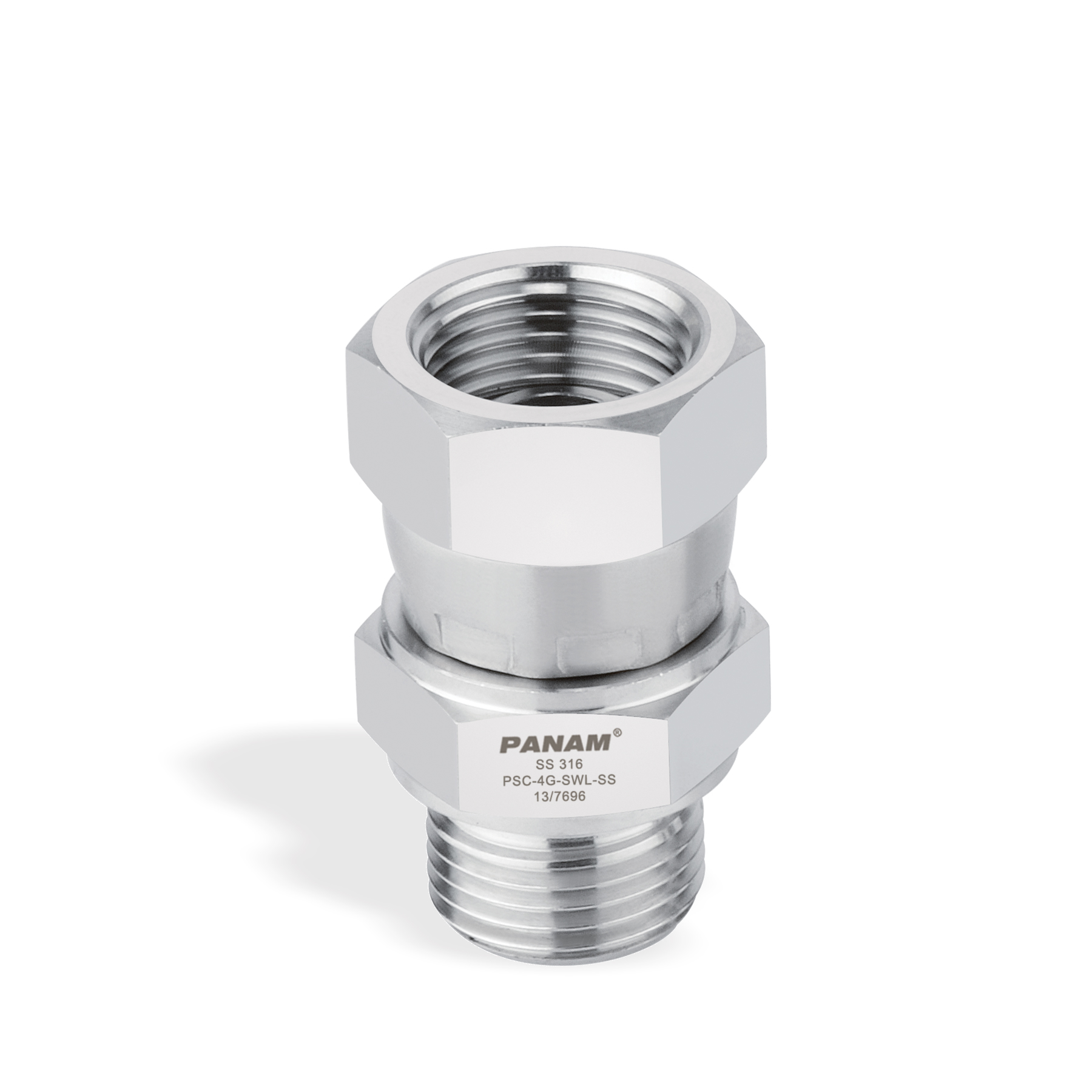

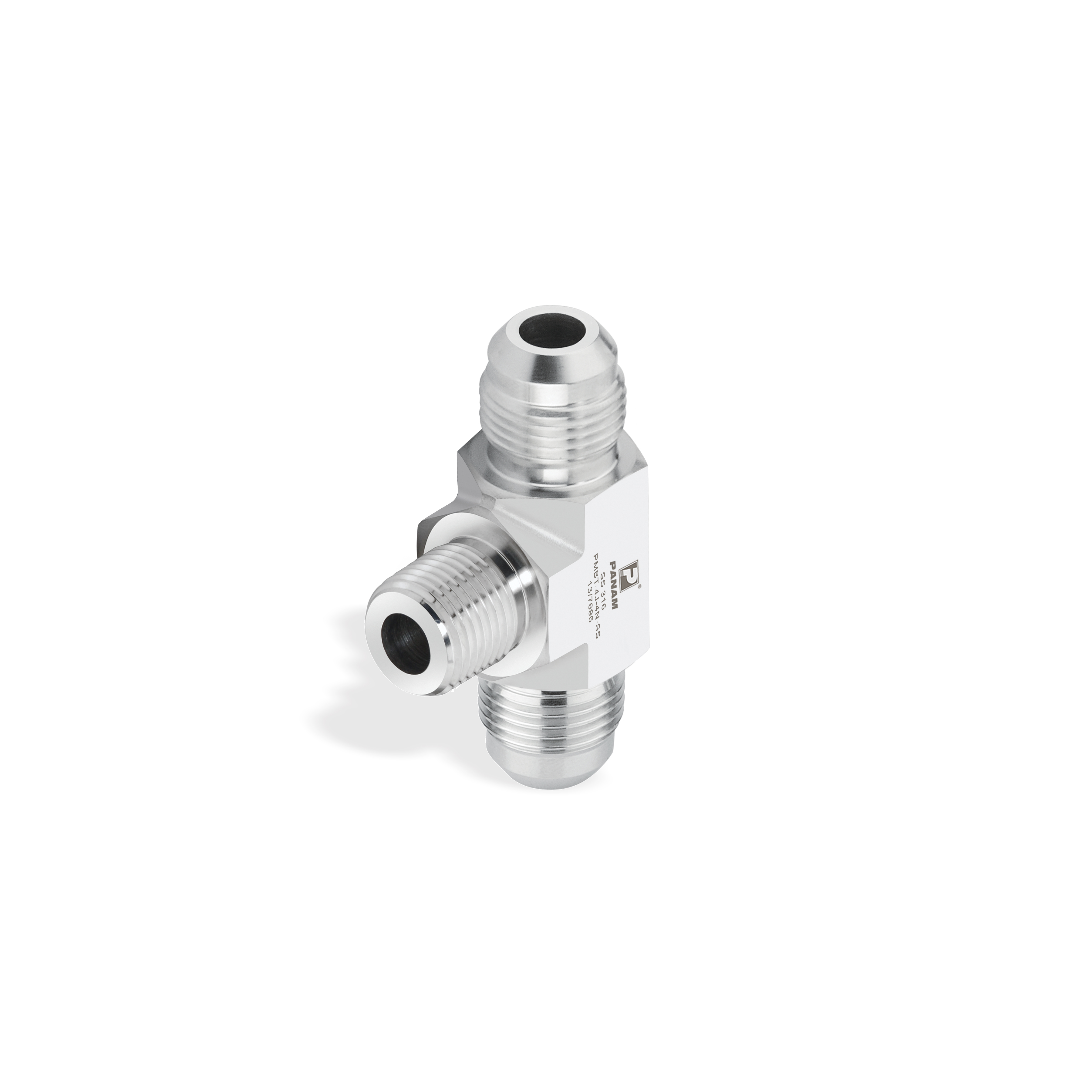

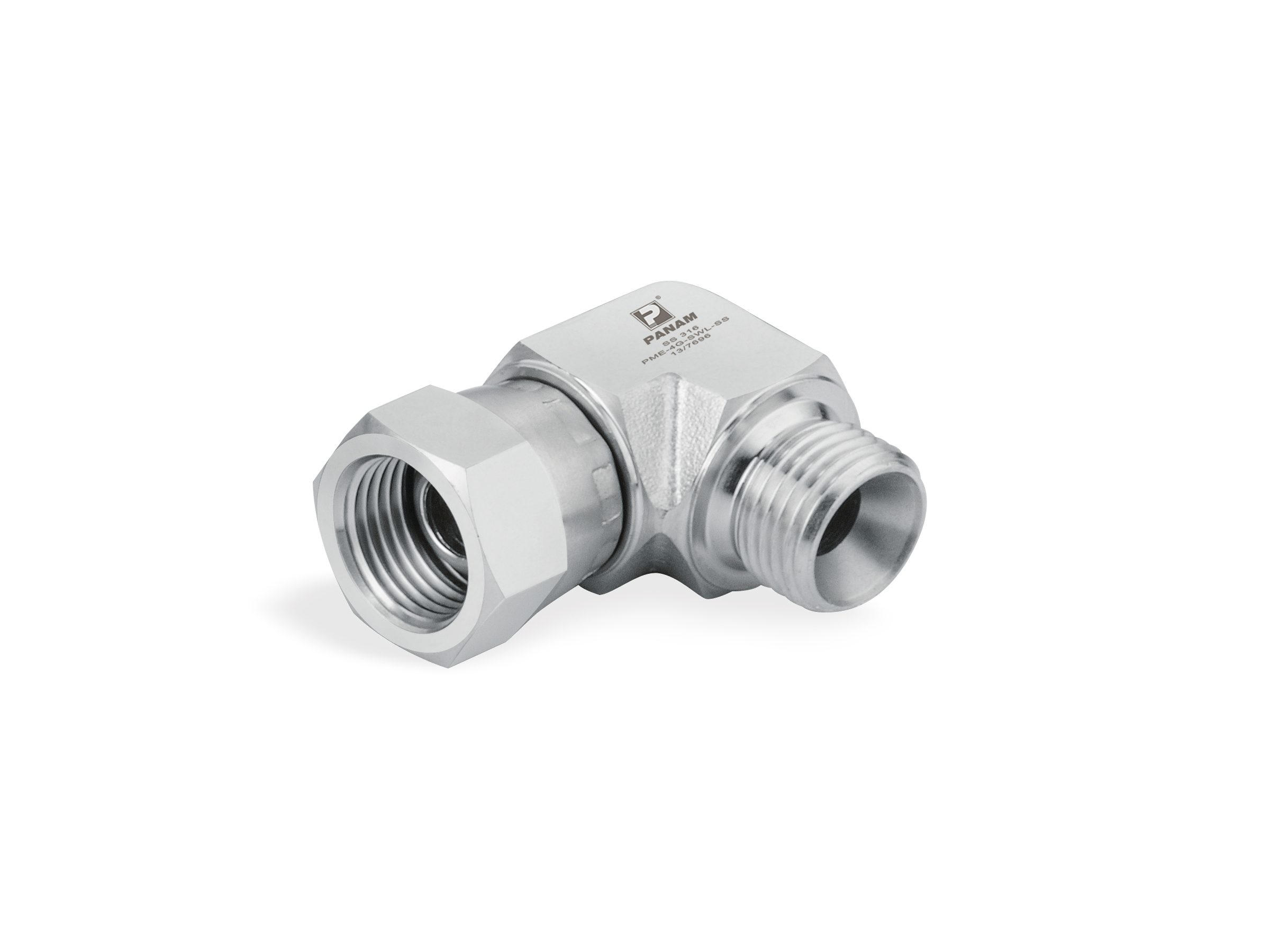

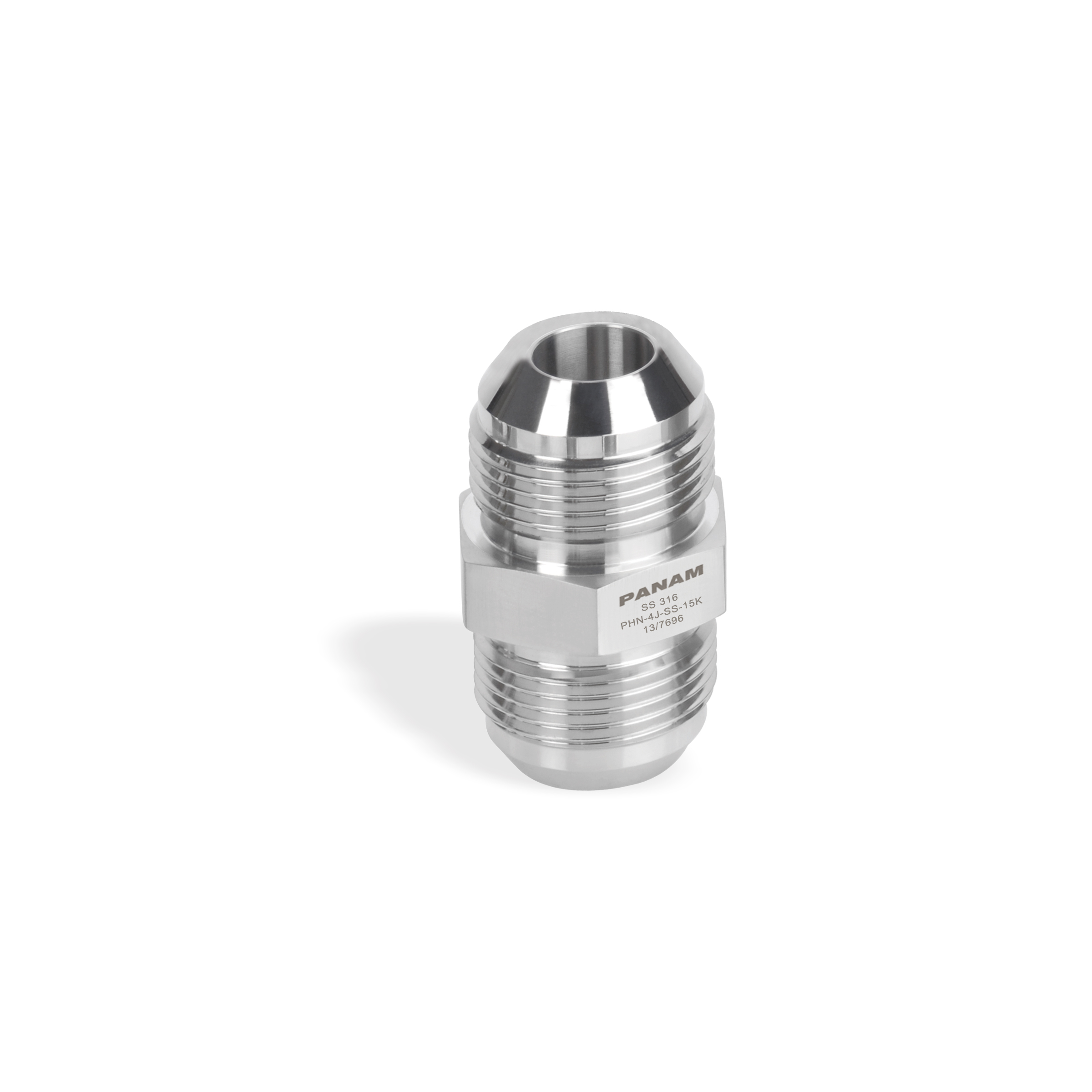

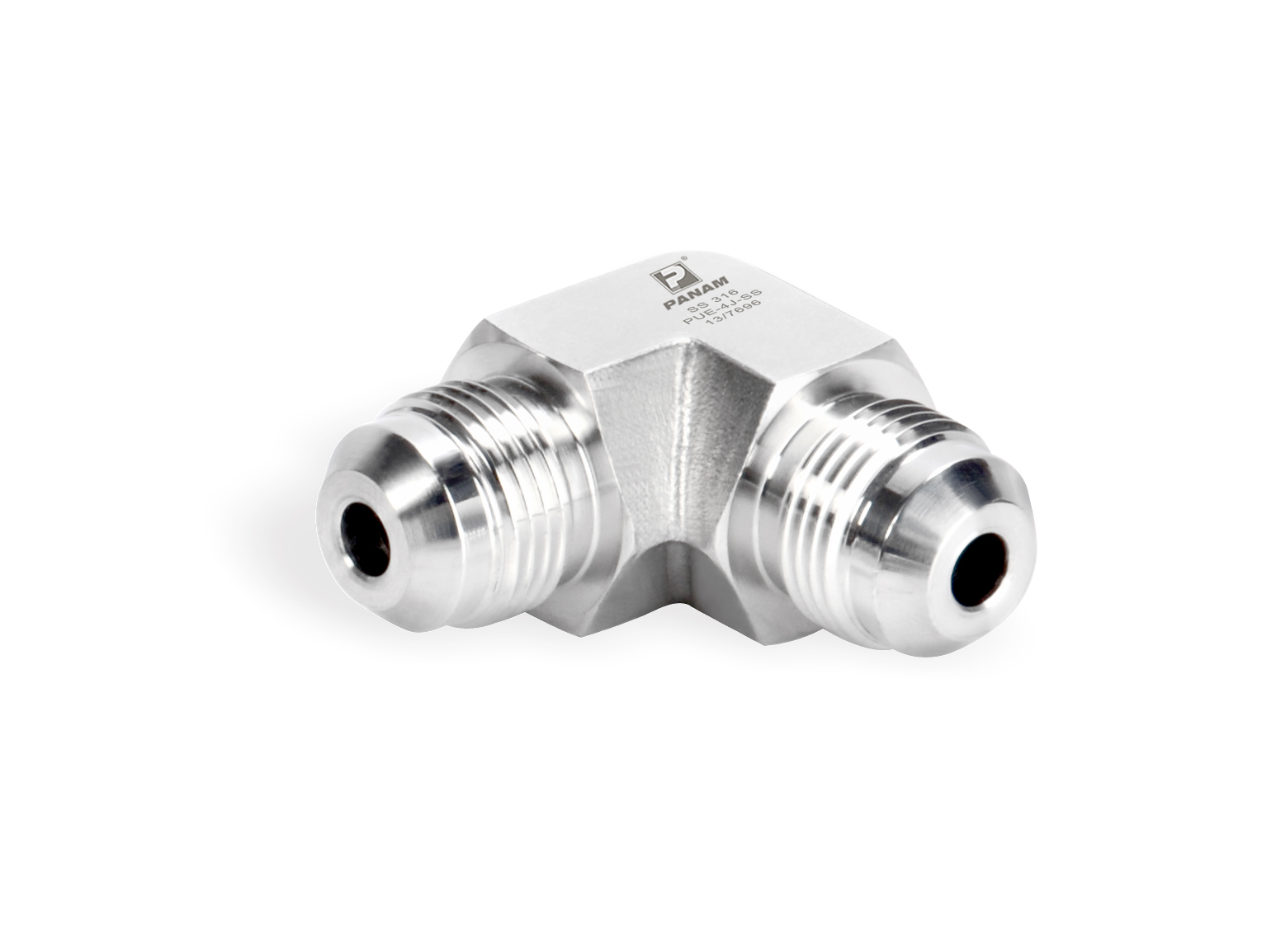

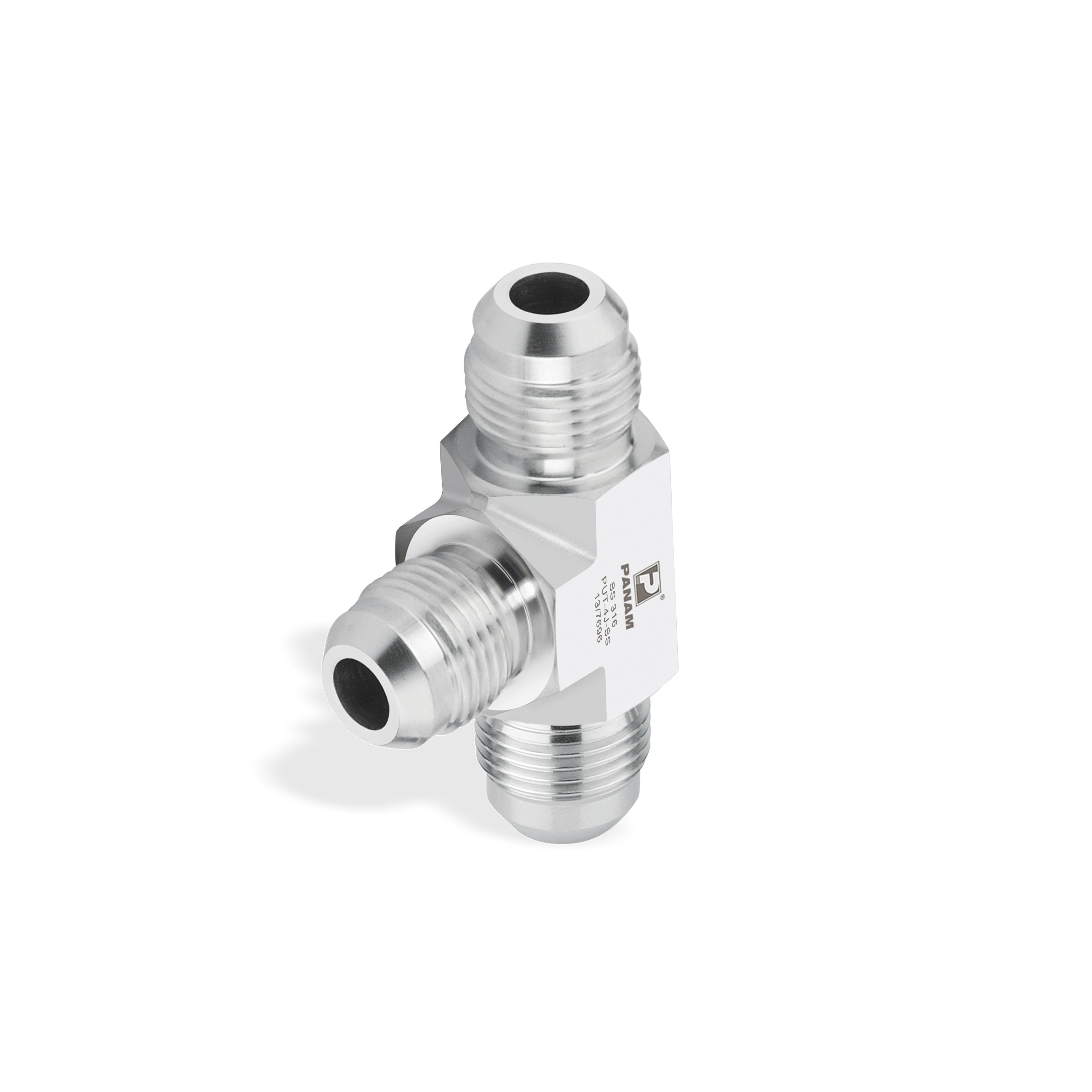

• Los accesorios abocinados PANAM están disponibles en acero inoxidable 316, dúplex, Monel y Hastelloy.

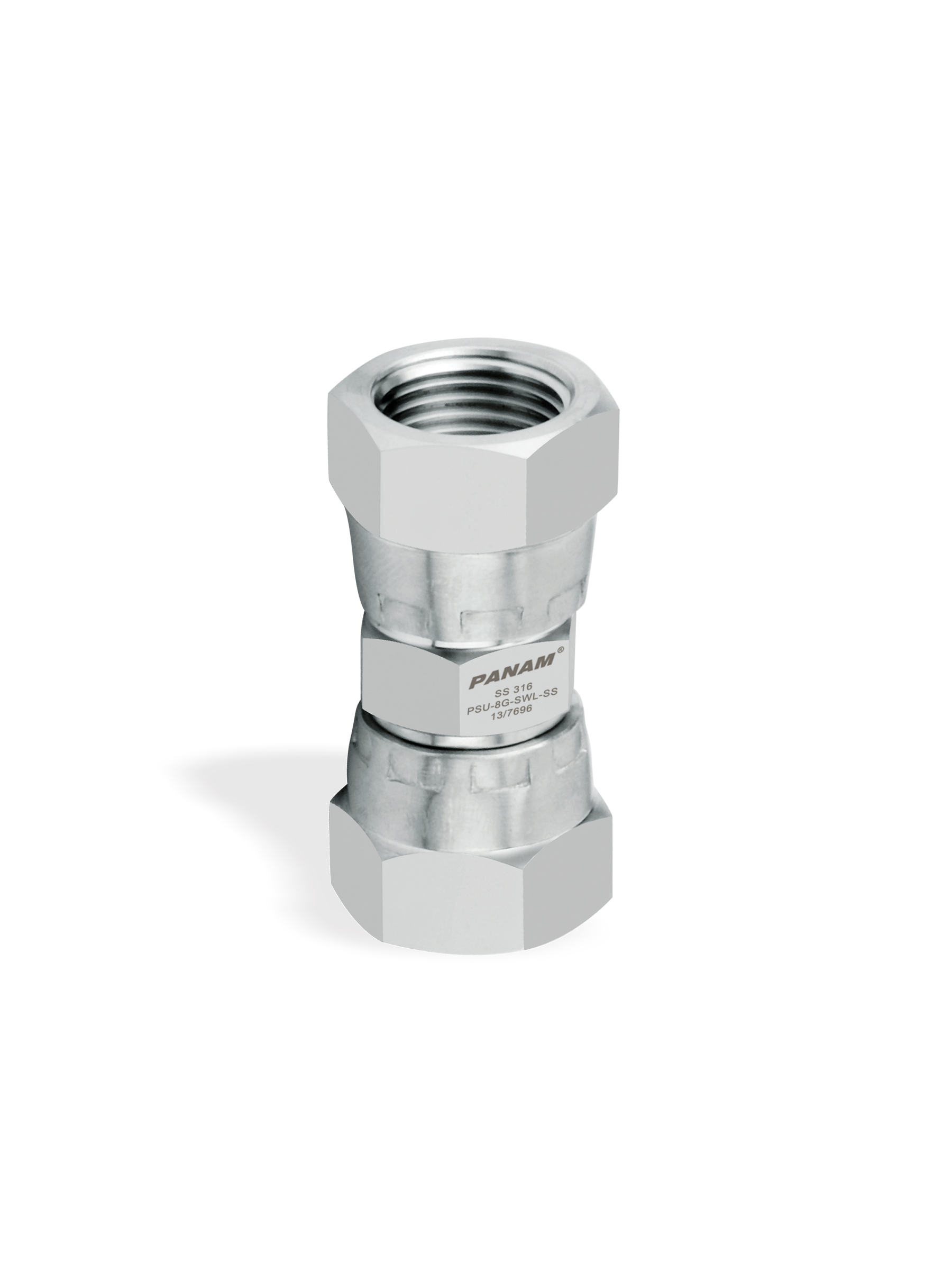

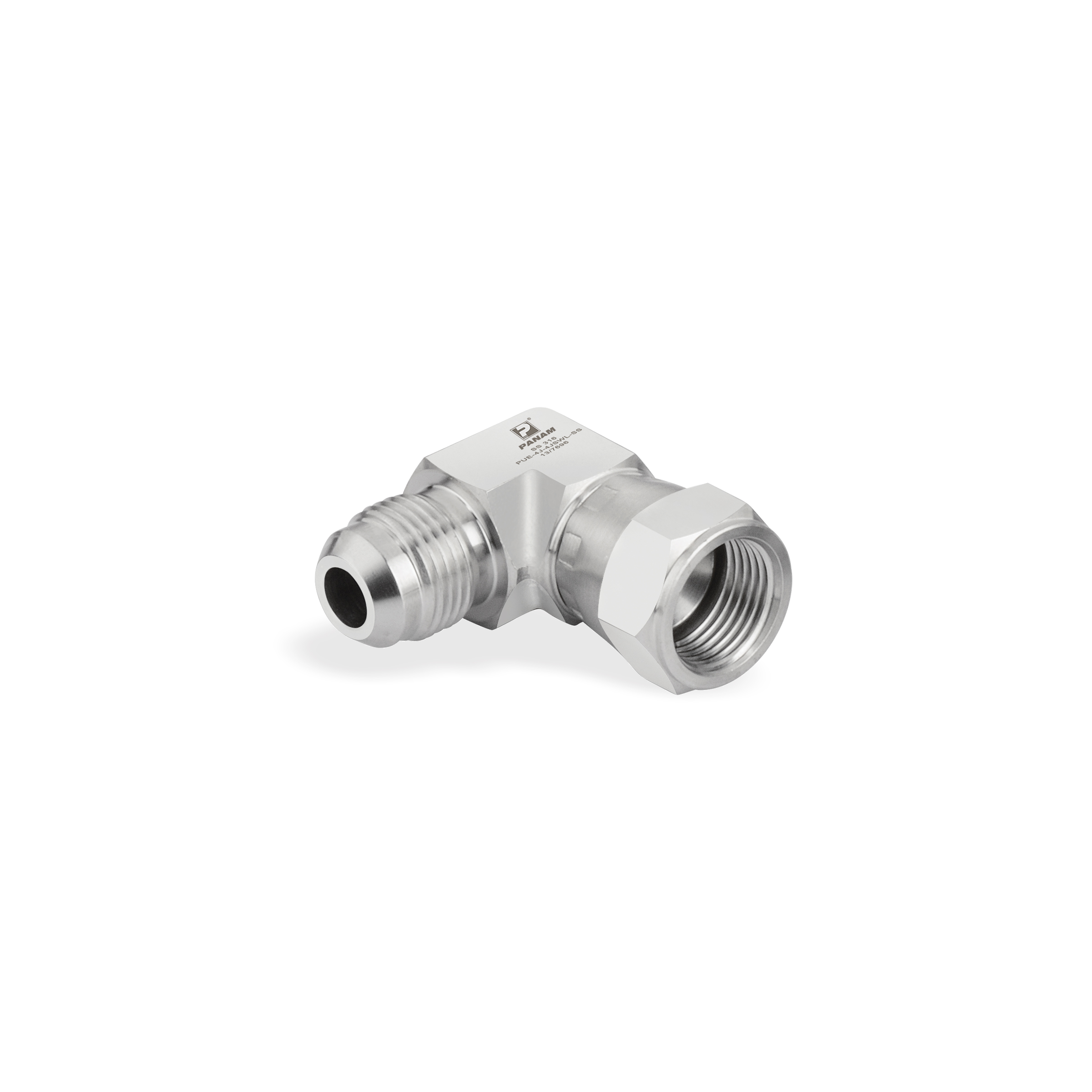

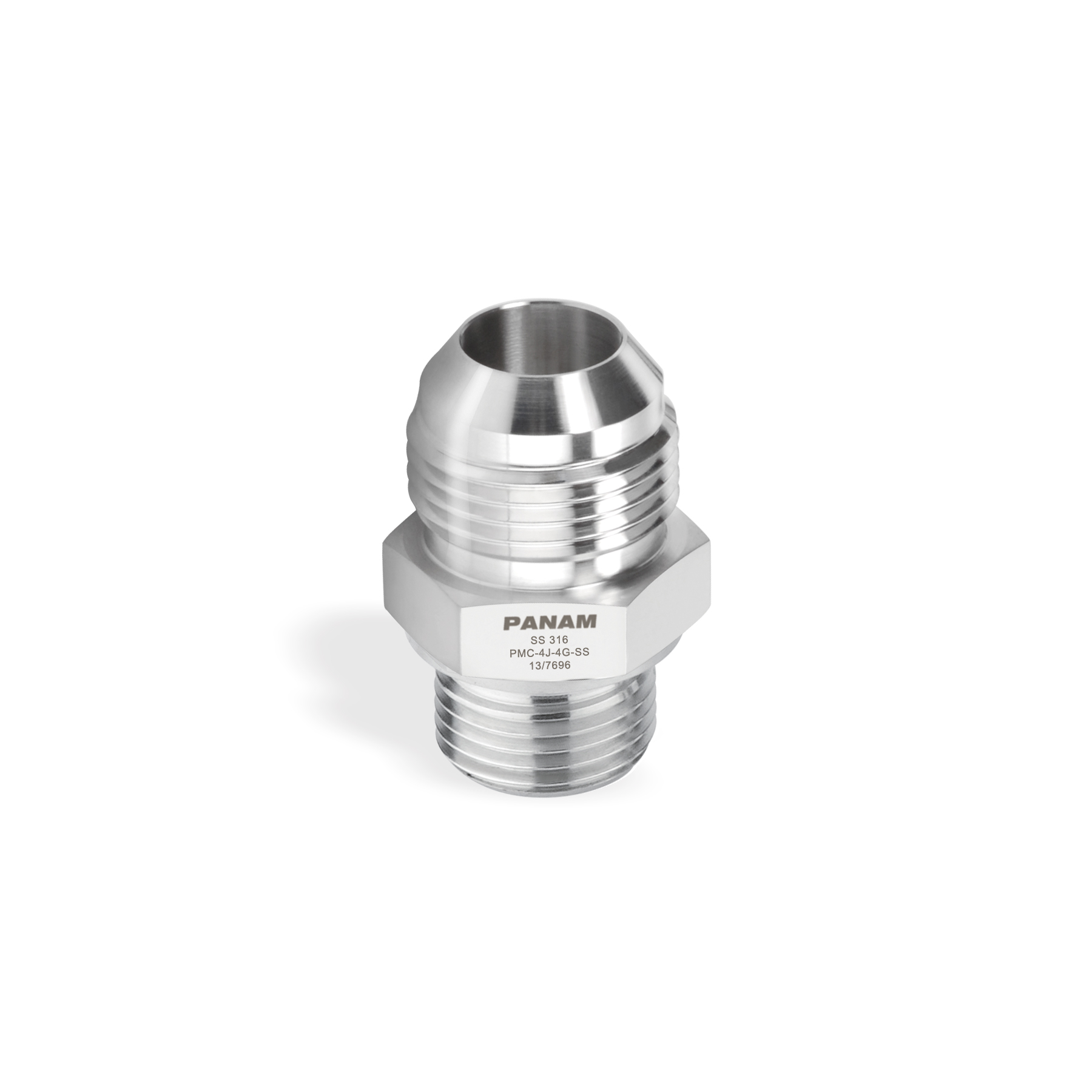

• Variedad de conexiones finales: NPT macho y hembra, BSPP, BSPT, abocinado de 37°, giratorio y giratorio JIC.
• Presión máxima de trabajo de hasta 10 000 psig (689 bar).
• Tamaños de 1/16″ a 2″.
• Conexiones herméticas, con alta presión de servicio.
• Certificación NACE disponible a solicitud.
• Trazabilidad según el código de colada.

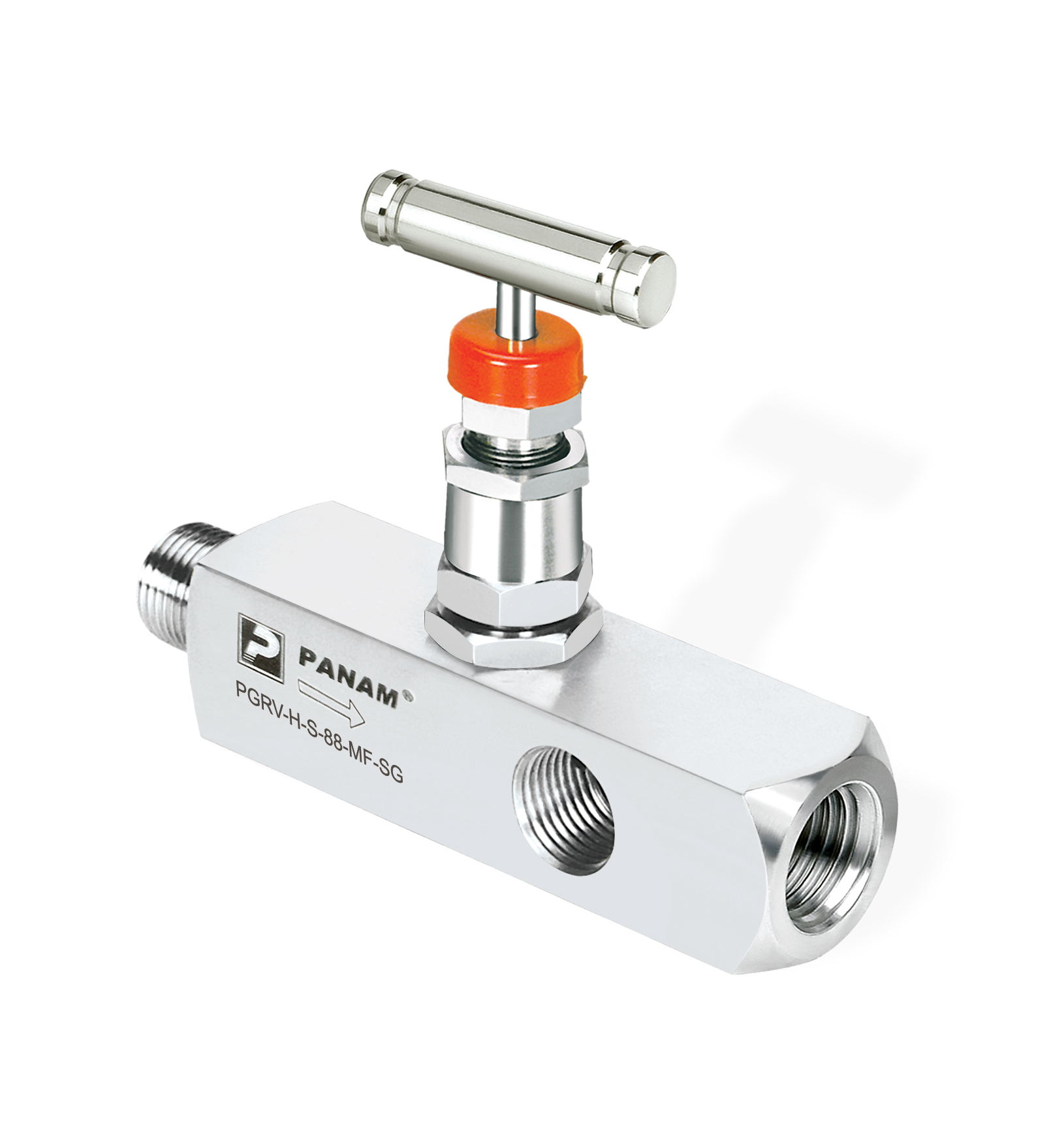

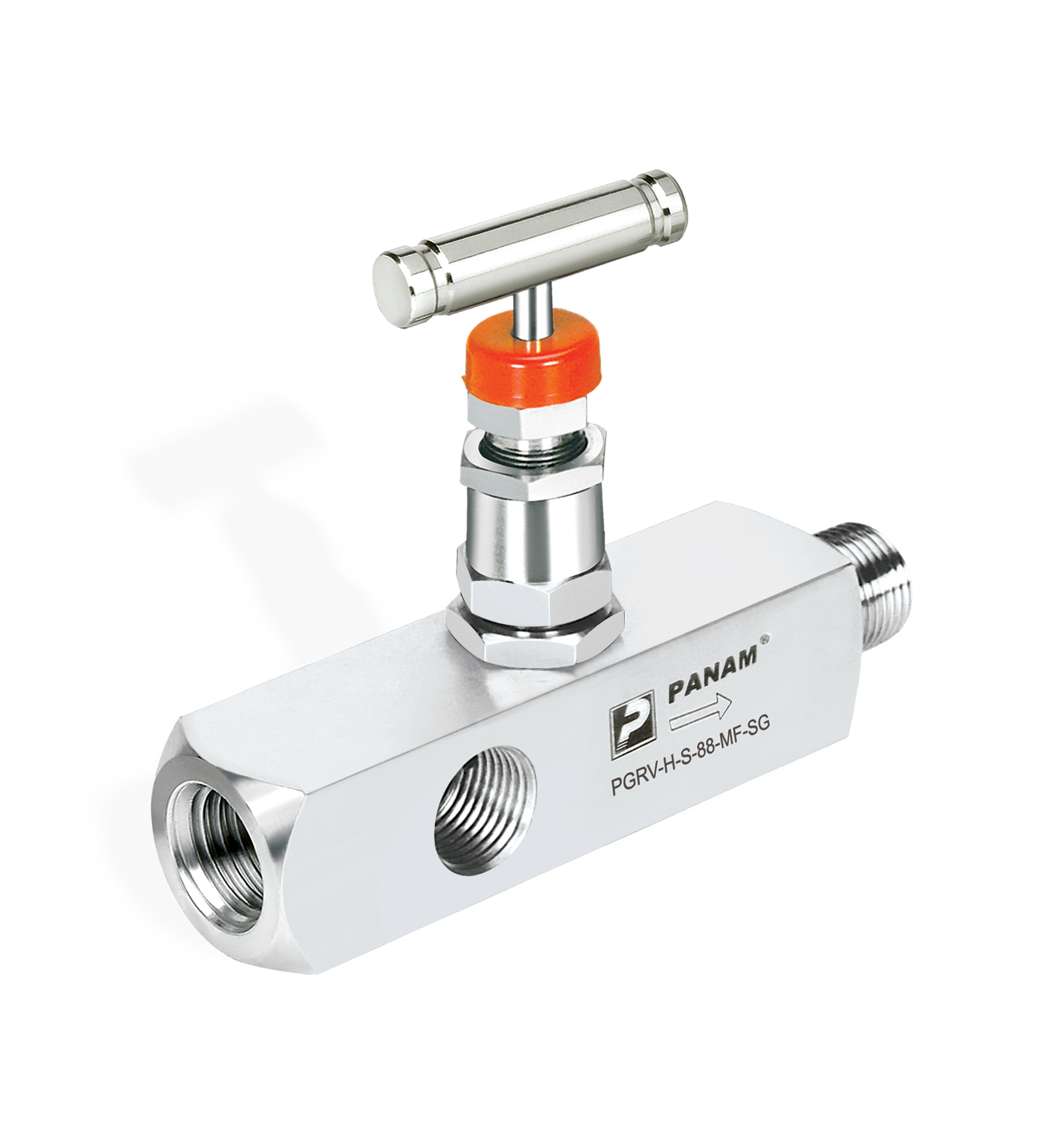

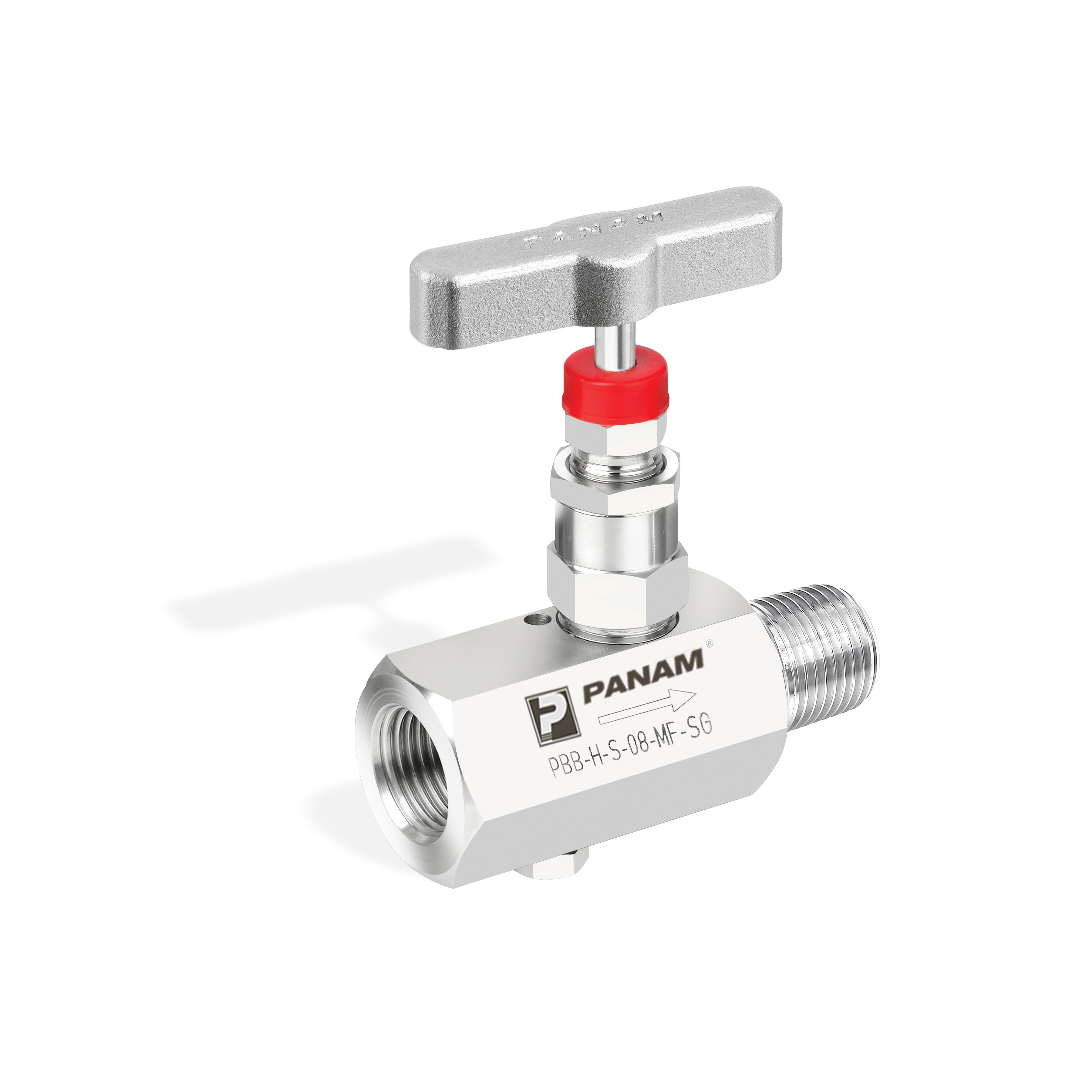

Las válvulas de raíz manómetro PANAM constan de una sola válvula, lo que facilita el aislamiento, la calibración, el bloqueo y la purga de manómetros, interruptores de presión y transmisores de presión. Su construcción robusta les permite soportar altas presiones y temperaturas. Están clasificadas para presiones de hasta 6000 PSI a 200 °F o 4000 PSI a 500 °F con empaque de PTFE. Para temperaturas más altas, se utiliza empaque de Grafoil. Estas válvulas combinan las funciones de una te, una válvula de calibración, una válvula de aislamiento y todos los tubos y accesorios en una sola unidad compacta, reduciendo así el número de accesorios y el espacio requerido para la instalación.

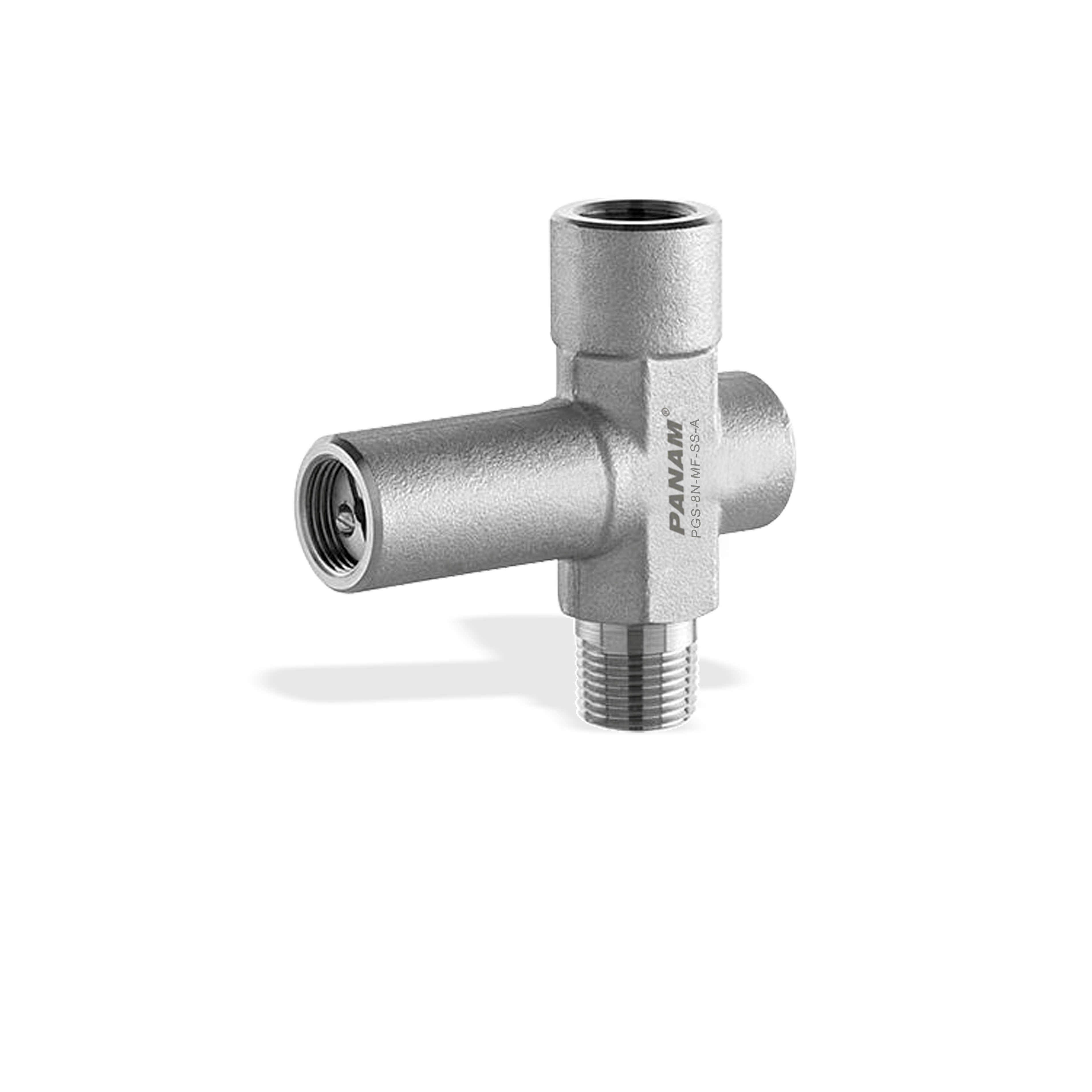

• Los protectores de manómetro PANAM tienen un diseño compacto y se ajustan en campo.
• Están disponibles en acero inoxidable 316, Monel y Hastelloy, en construcción forjada y en barra.
• Variedad de conexiones: NPT macho y hembra, BSPP, BSPT y extremos cónicos ISO.
• Presión máxima de trabajo: hasta 6000 psig (414 bar).
• Tamaño: 1/2".
• Protegen el instrumento contra sobrepresión.
• Limitan la presión excesiva y los picos repentinos de presión.
• Certificación NACE disponible a solicitud.
• Trazabilidad según el código de colada.

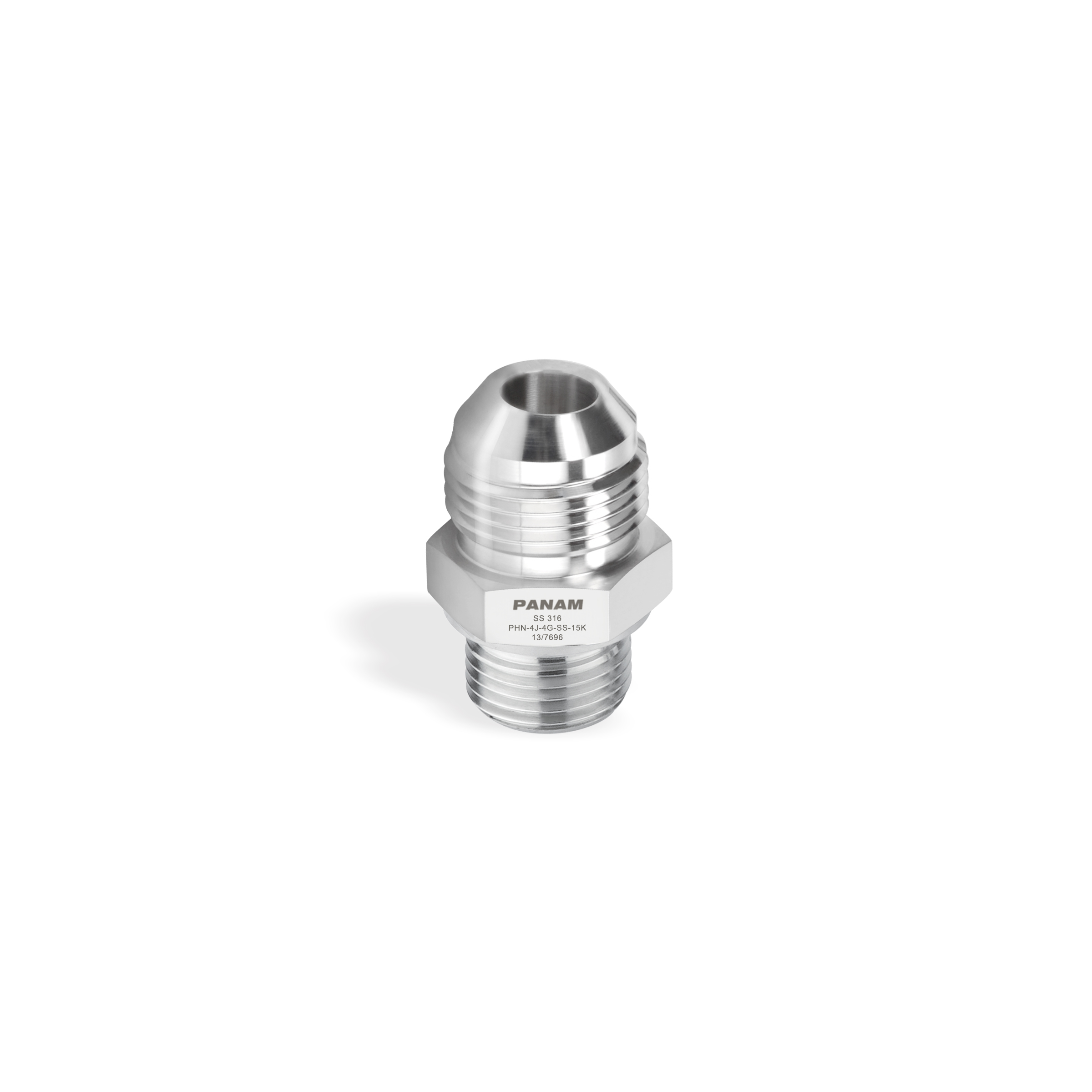

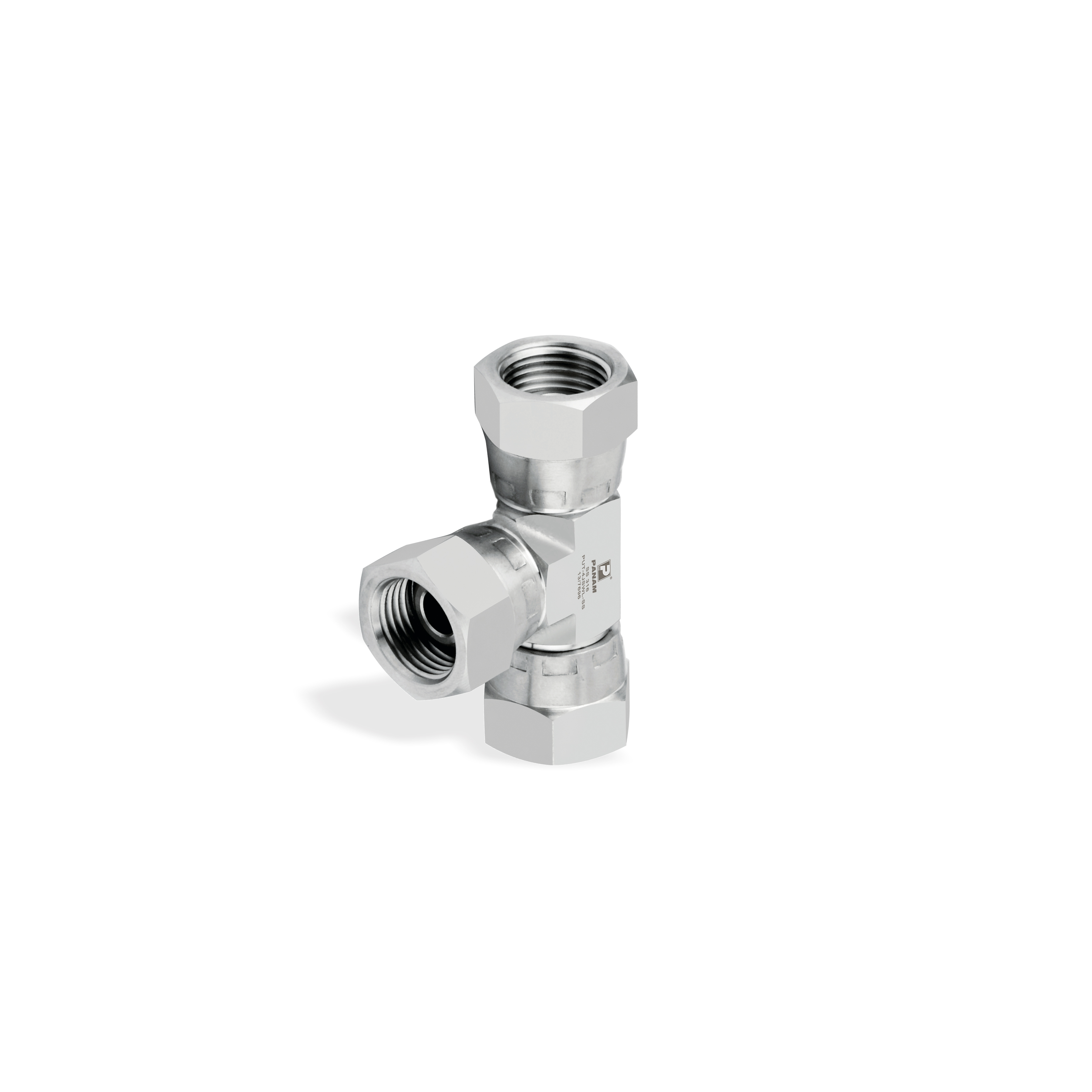

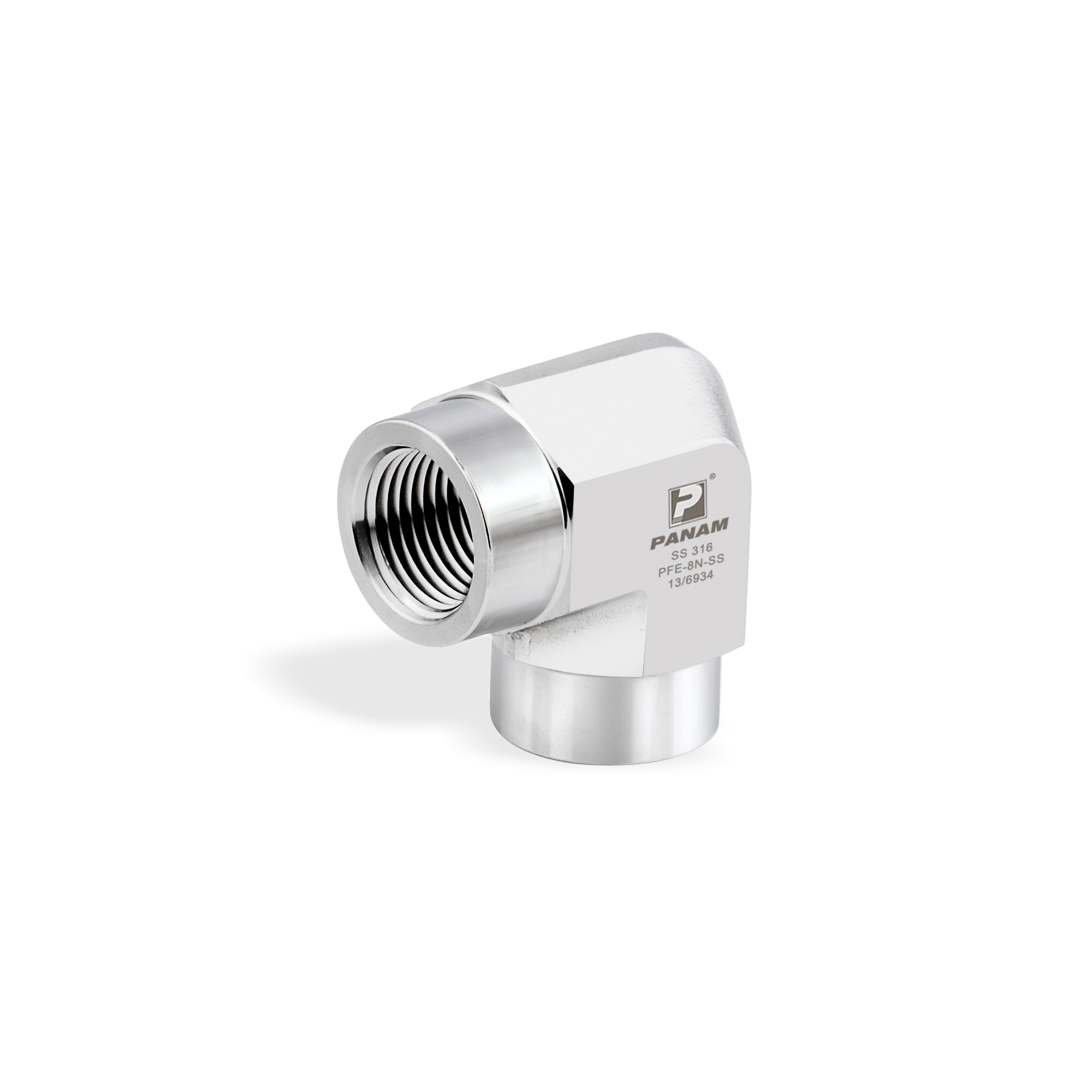

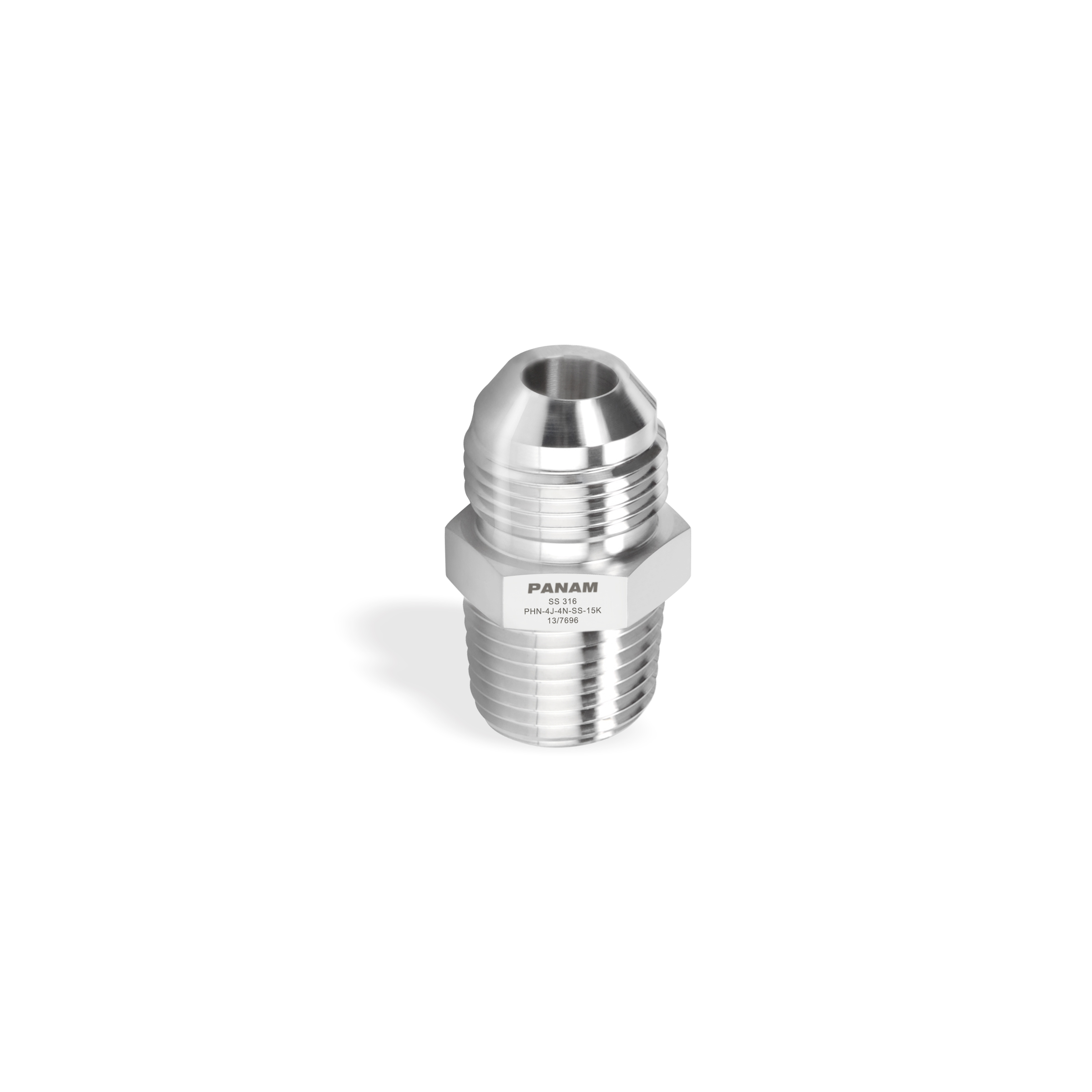

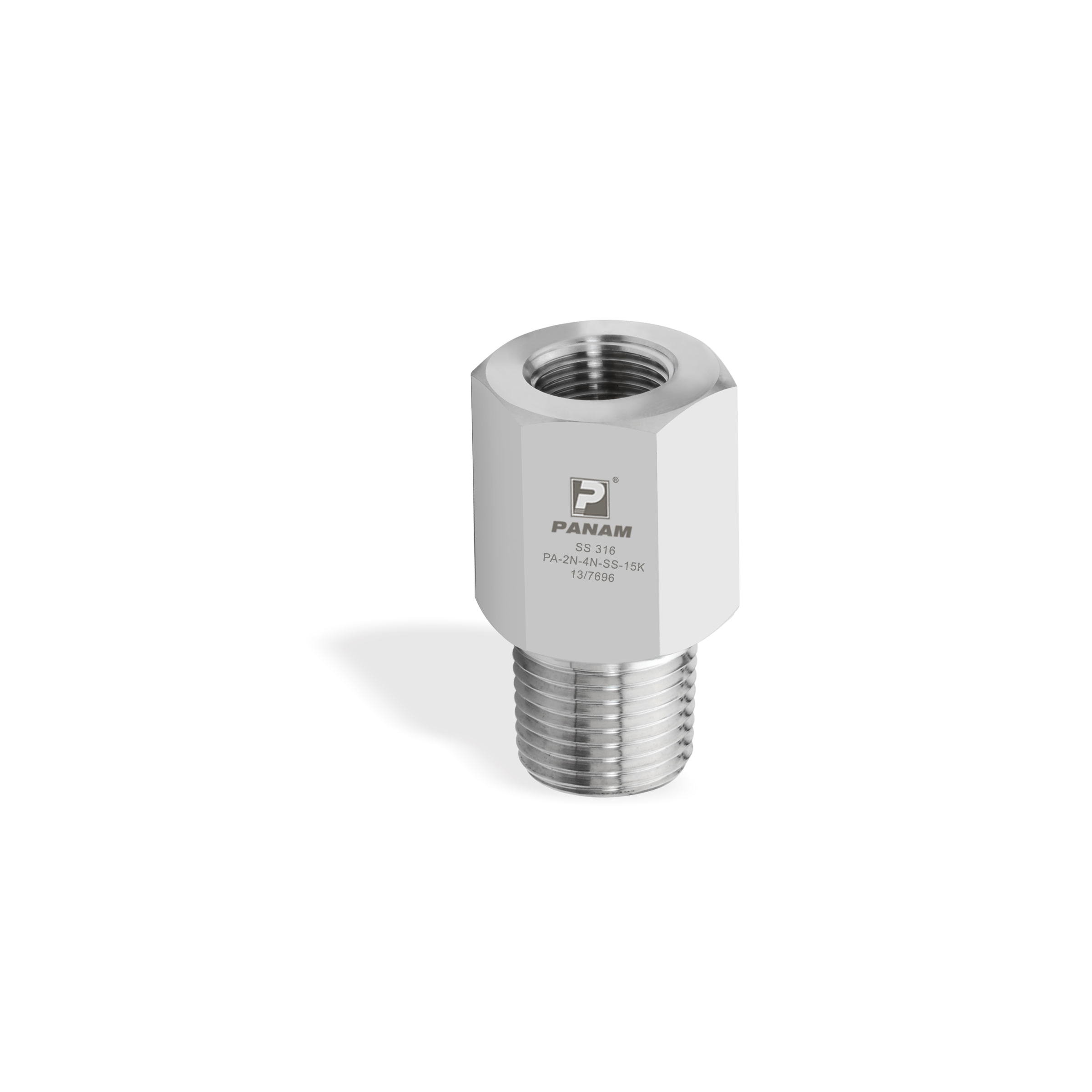

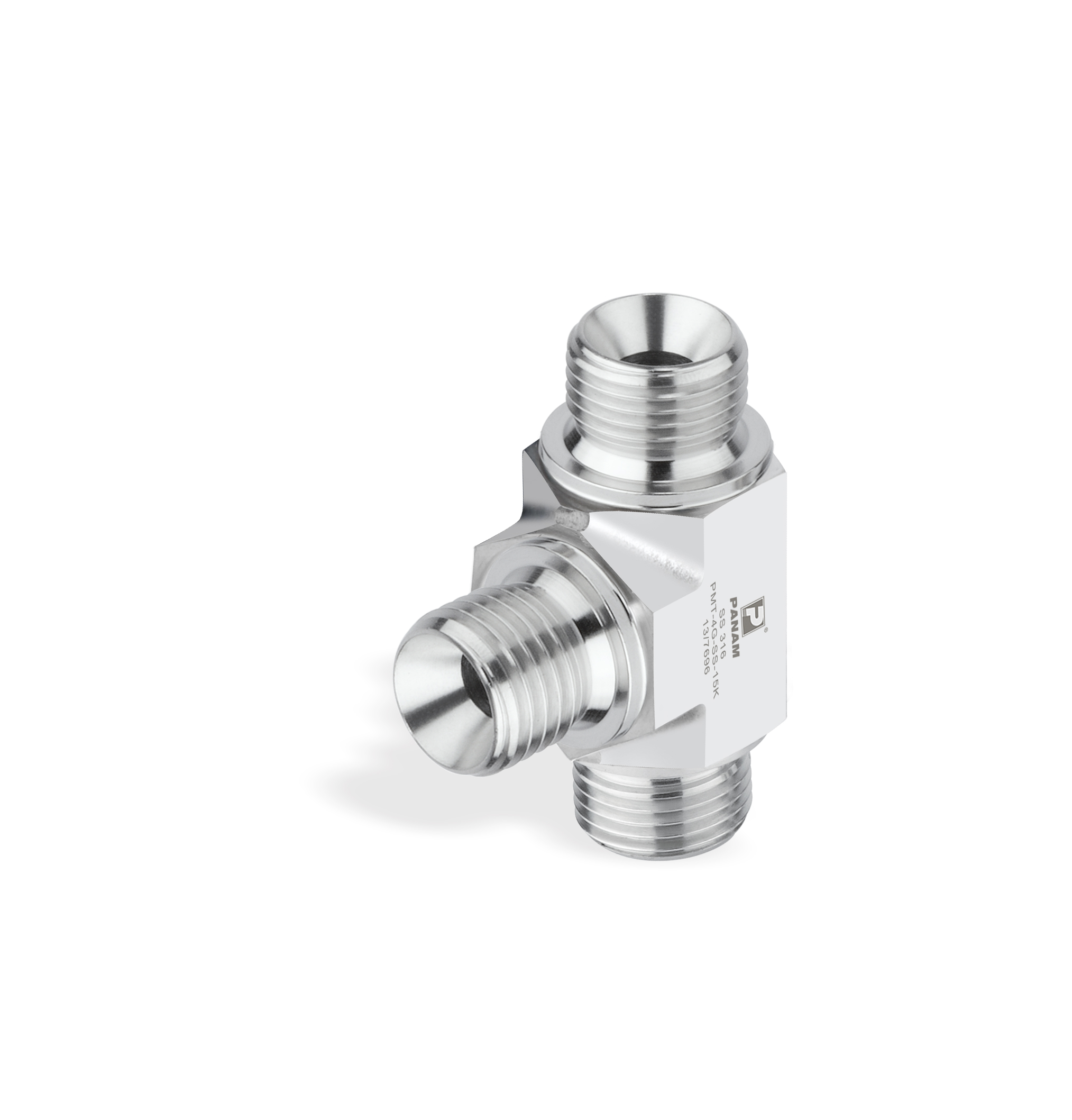

Los accesorios de alta presión PANAM están disponibles en acero inoxidable 316, dúplex, Monel y Hastelloy. Variedad de conexiones: NPT macho y hembra, BSPP, BSPT, abocardado de 37°, giratorio, giratorio JIC y soldable. Presión máxima de trabajo: hasta 15000 psig (1034 bar). Tamaños de 1/16″ a 2″. Conexiones herméticas, con servicio de alta presión. Certificación NACE disponible a solicitud. Trazabilidad del código de colada.

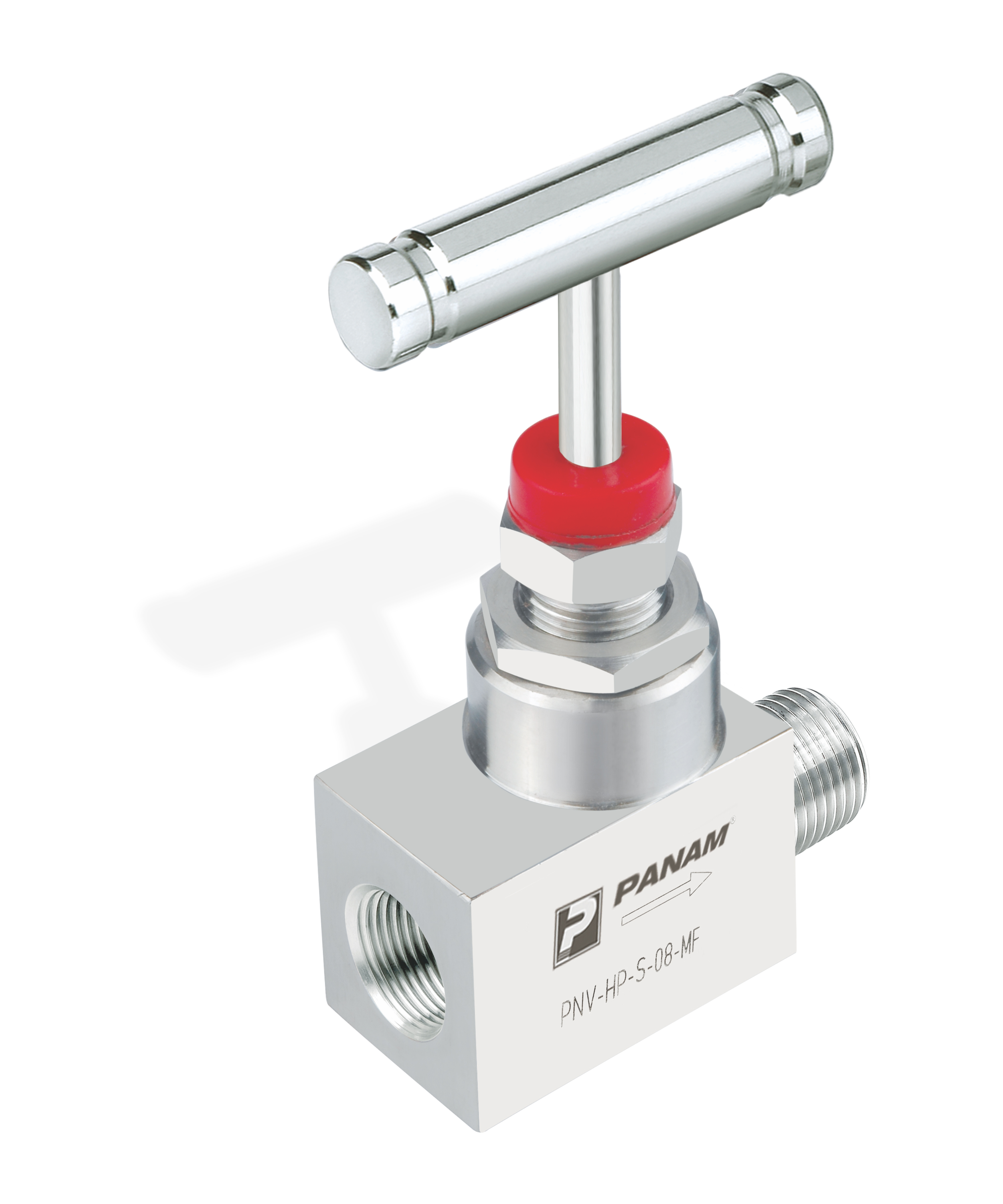

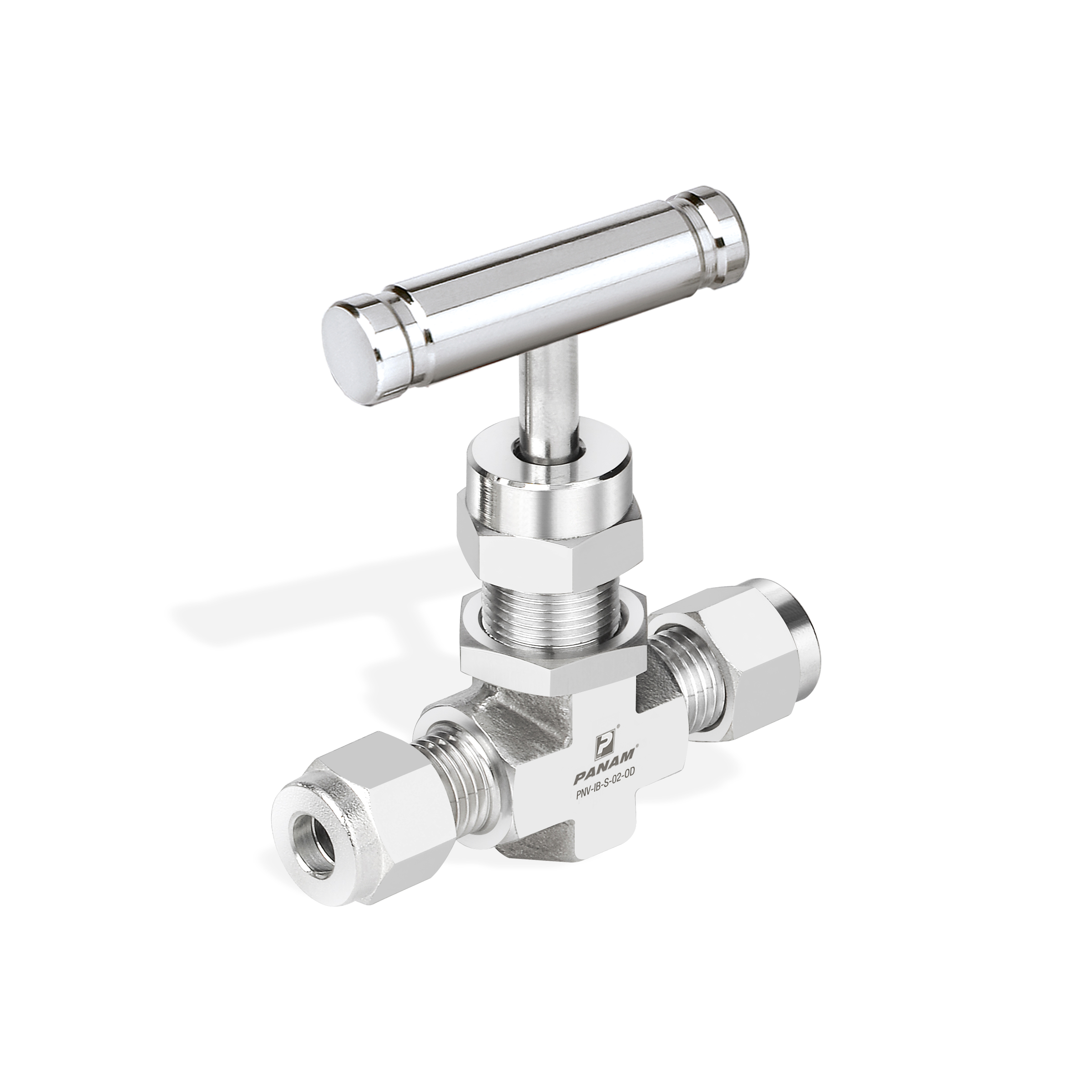

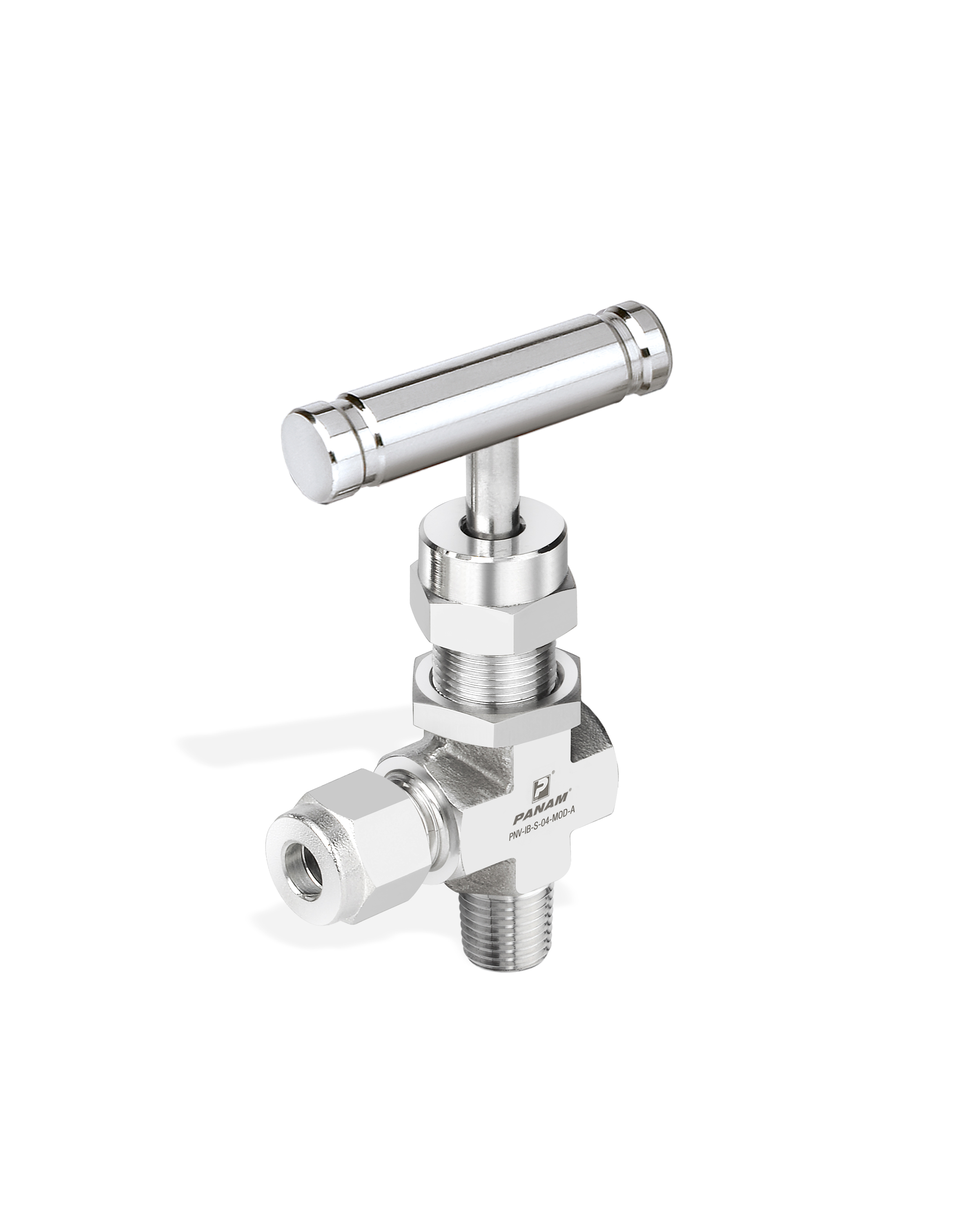

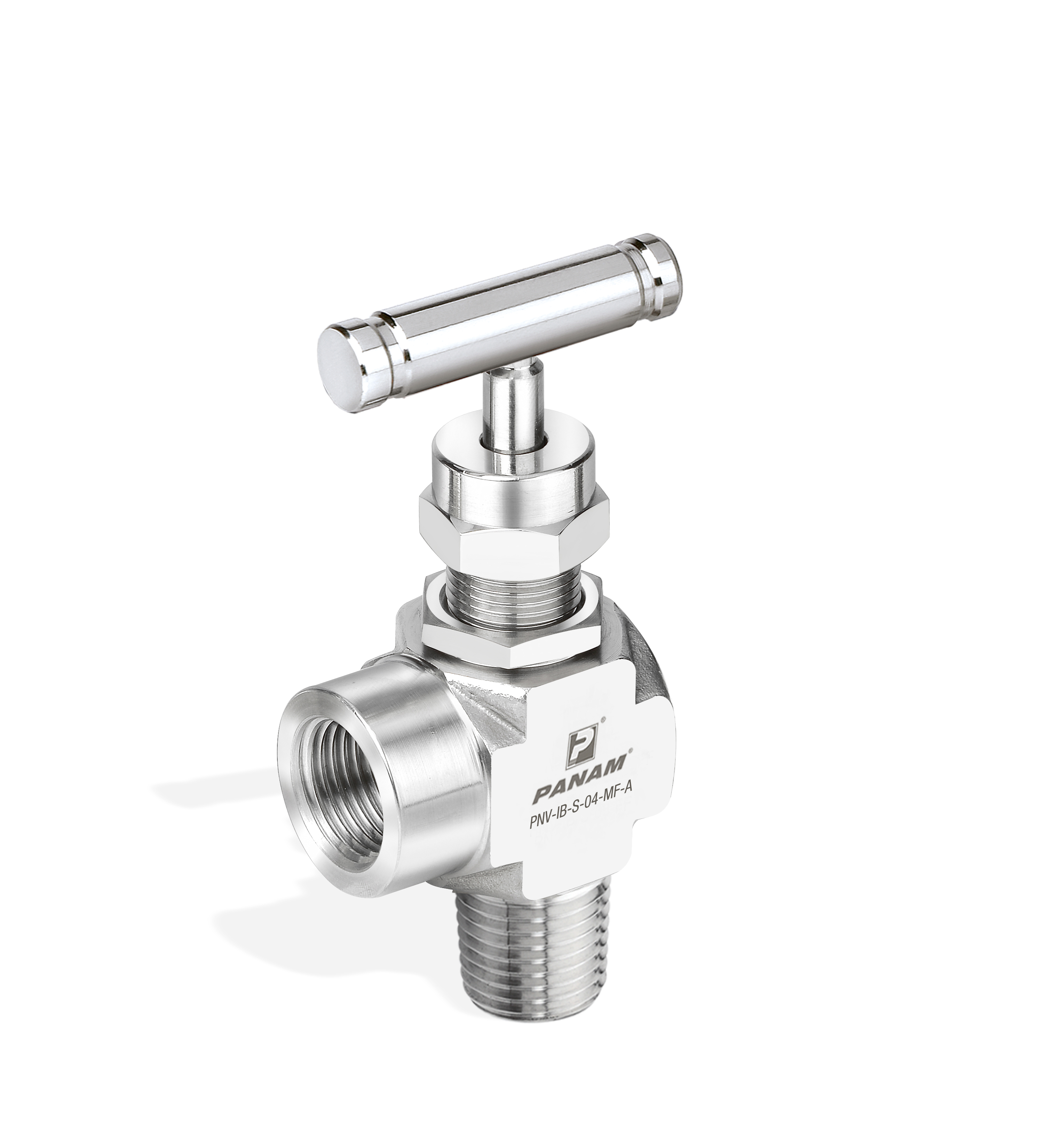

• Construcción de cuerpo de barra hexagonal.
• Montaje recto o en angulo con montaje en panel opcional.
• Asientos de metal con metal o estelitados. Roscas del vástago laminadas, endurecidas y estelitadas (regulación en V de una pieza o no reguladora) o con punta de bola no giratoria opcional.
• Empaquetadura Chevron de 2 piezas que ofrece cero fugas y un sellado superior al diseño de empaque convencional.
• La variedad de conexiones finales incluye accesorios para tubing "PANAM" de férula simple o doble, N.P.T. macho o hembra e ISO, y extremos de tubería cónicos DIN y JIS.
• Presión máxima de trabajo: 6000 PSI (400 bar) a 200 °C. 10000 PSI (700 bar) a 120 °C.
• 100 % probada en fábrica.

• Construcción de cuerpo en barra.
• Montaje recto o en angulo con montaje en panel opcional.
• Asientos de metal con metal o estelitados. Roscas del vástago laminadas, endurecidas y estelitadas (regulación en V de una pieza o no reguladora) o con punta de bola no giratoria opcional.
• Empaquetadura Chevron de 2 piezas que ofrece cero fugas y un sellado superior al diseño de empaque convencional.
• La variedad de conexiones finales incluye accesorios para tubing "PANAM" de férula simple o doble, N.P.T. macho o hembra e ISO, y extremos de tubería cónicos DIN y JIS.
• Presión máxima de trabajo: 6000 PSI (400 bar) a 200 °C. 10000 PSI (700 bar) a 120 °C.
• 100 % probada en fábrica.

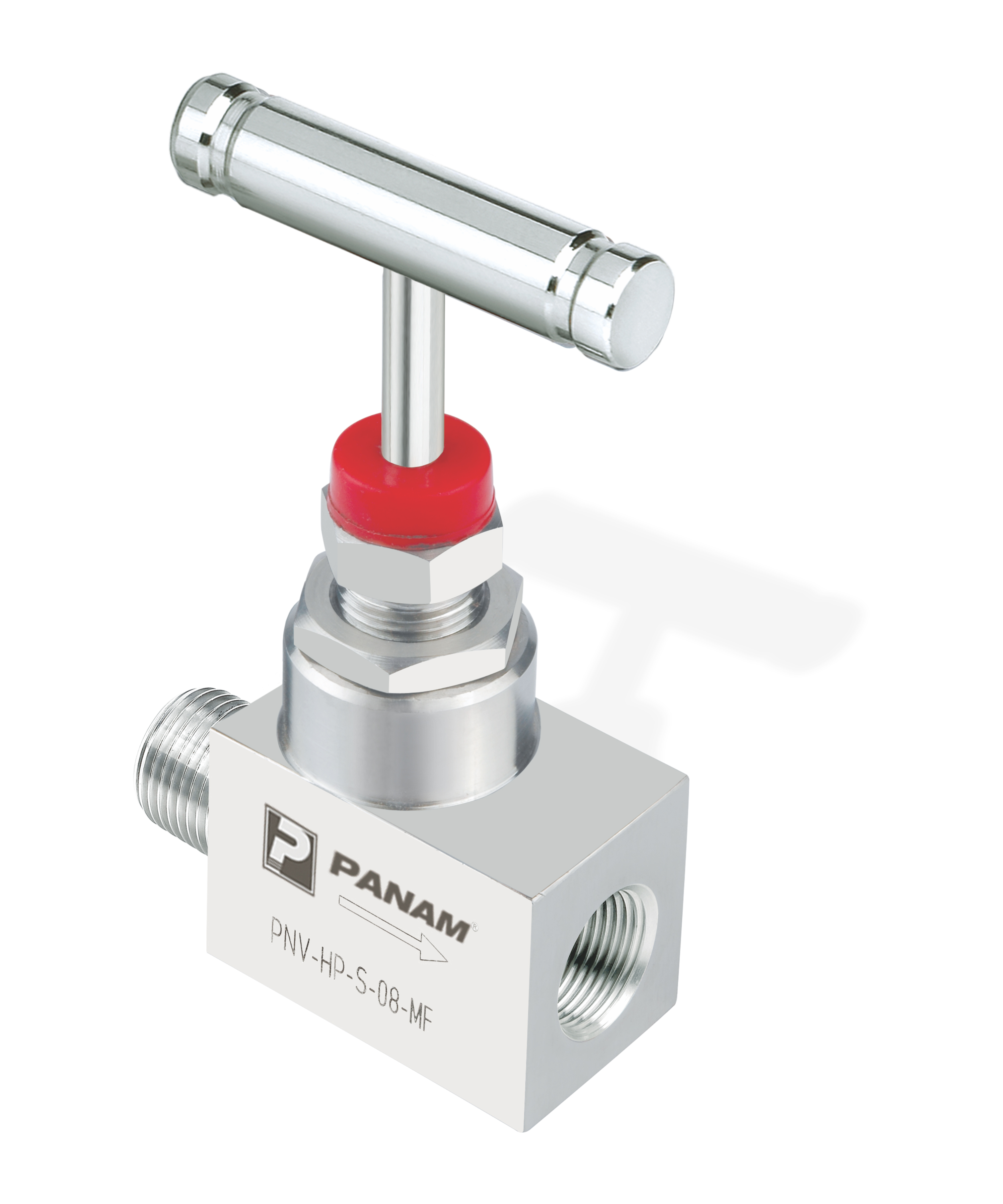

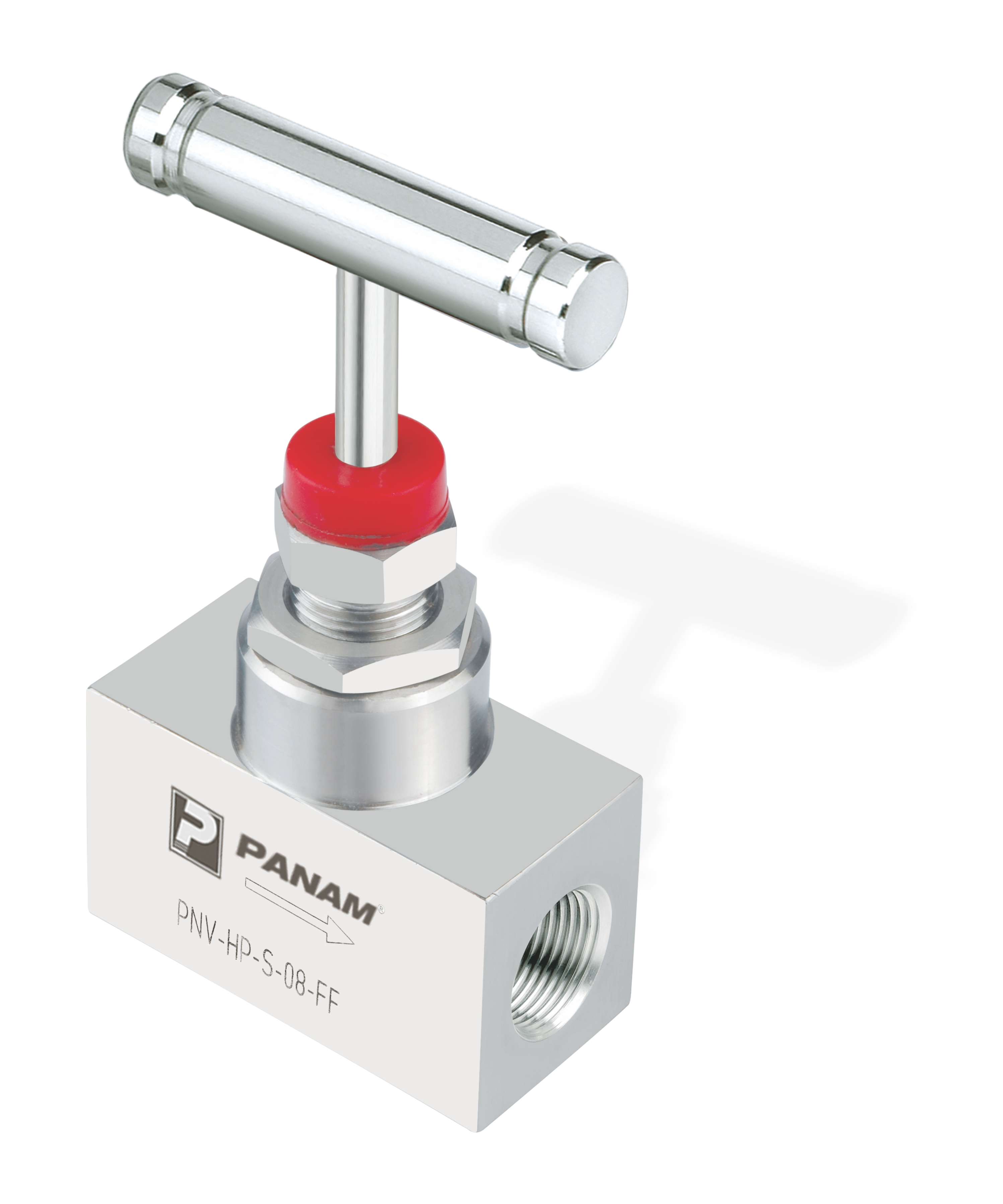

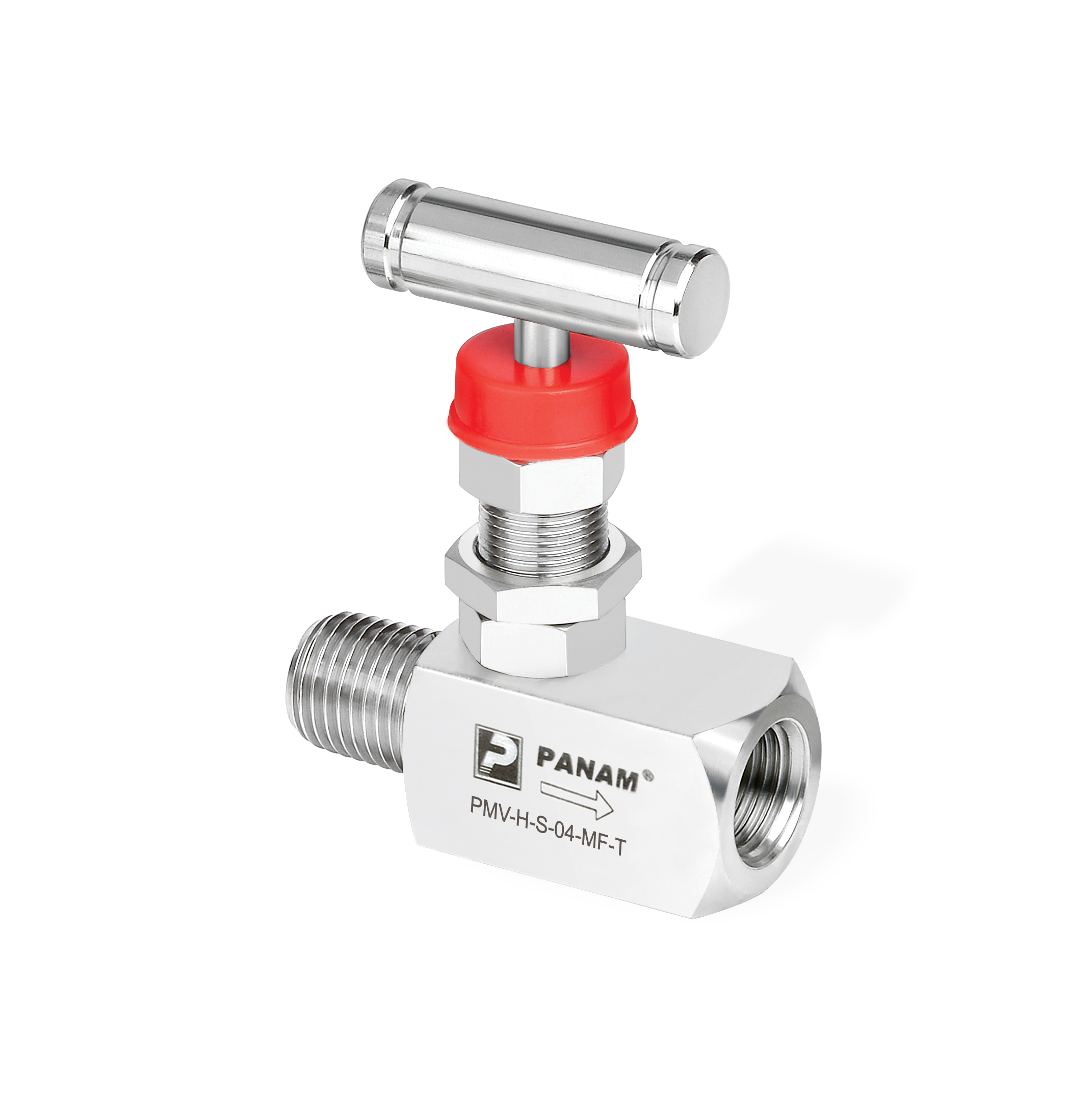

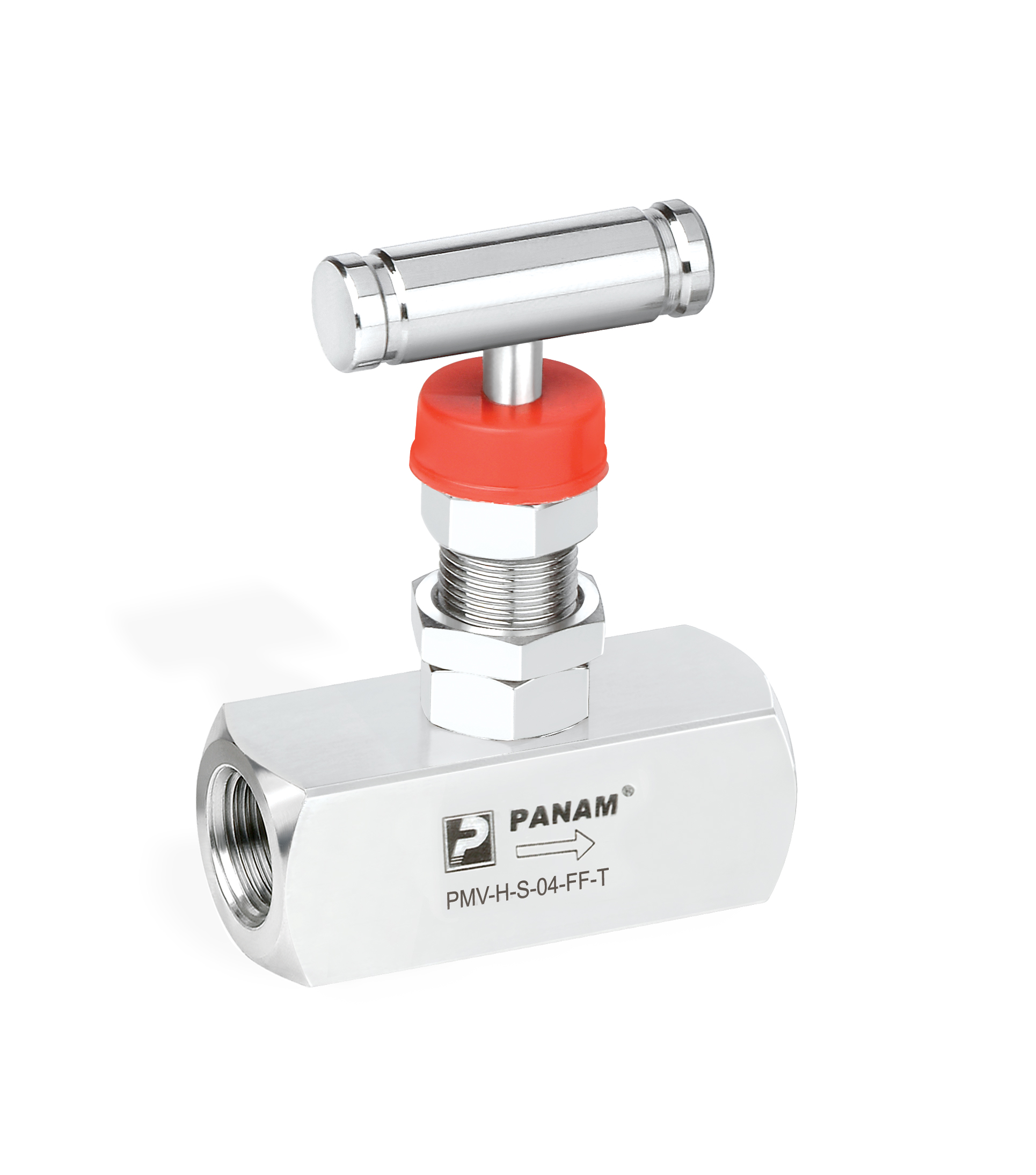

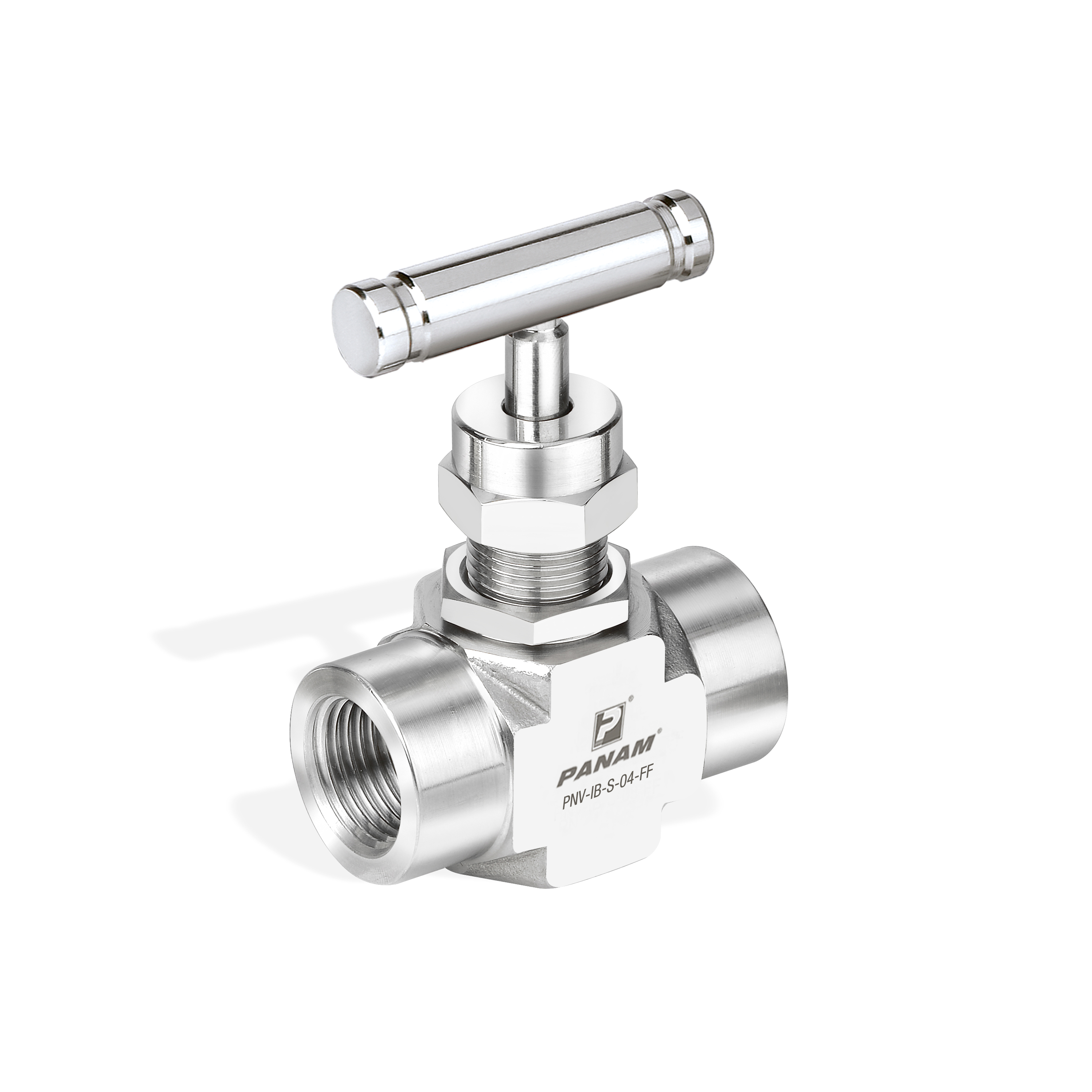

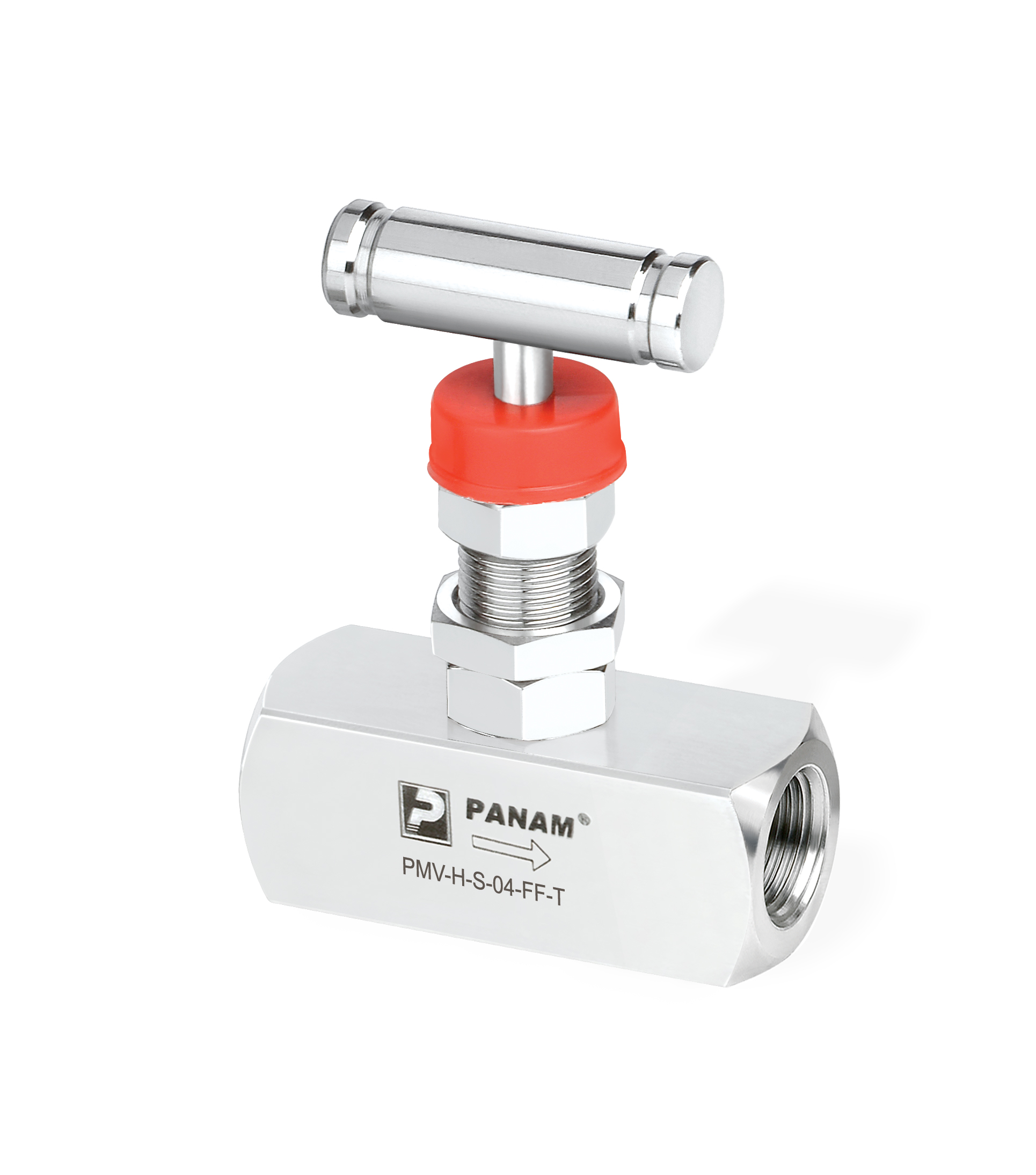

• Diseño de punta en V: Controla el flujo con precisión.
• Roscas del vástago laminadas y con recubrimiento duro: Proporciona mayor resistencia y máxima vida útil.
• Vástago con acabado espejo, Prolonga la vida útil del empaque y proporciona un funcionamiento suave.
• Empaquetadura con soporte completo: Reduce la necesidad de ajustes.
• Tuerca del empaque: Ajuste externo fácil y rápido.
• Manija de acero inoxidable: Para un accionamiento correcto.
• Tapa antipolvo: Evita la contaminación y el lavado del lubricante del conjunto del bonete.
• Presión máxima de trabajo: 4000 PSI (280 bar) a 200 °C.
• 100 % probada en fábrica.

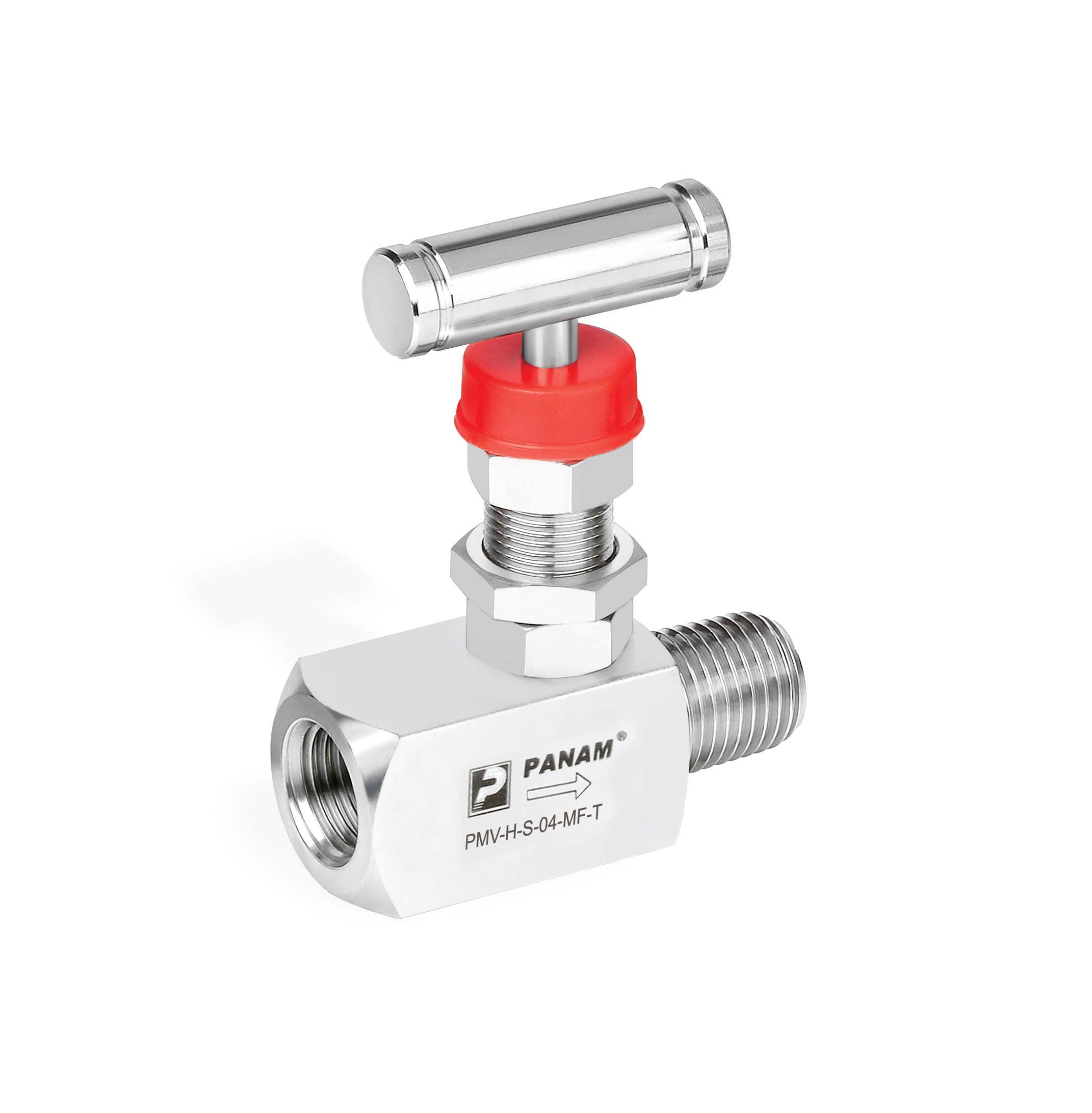

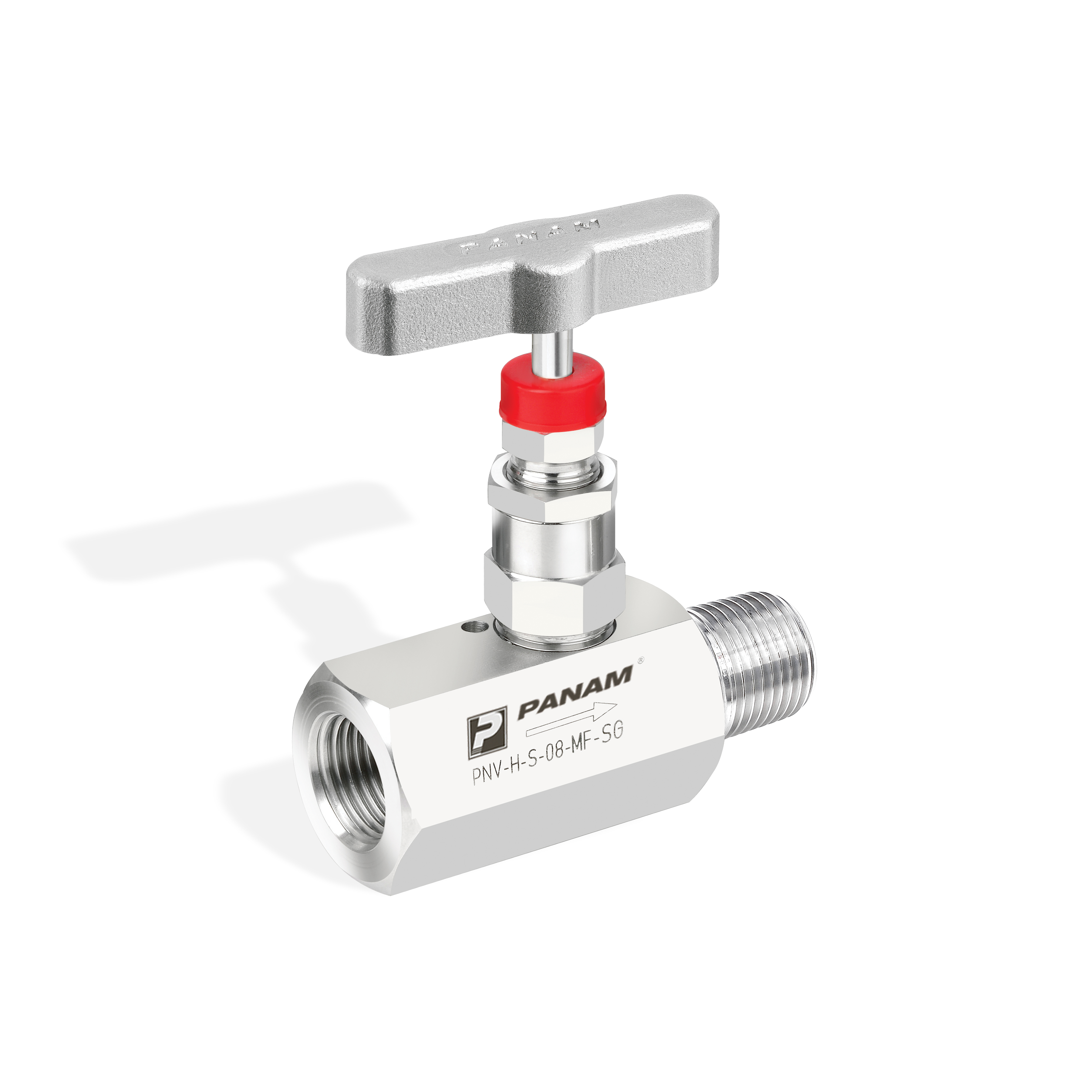

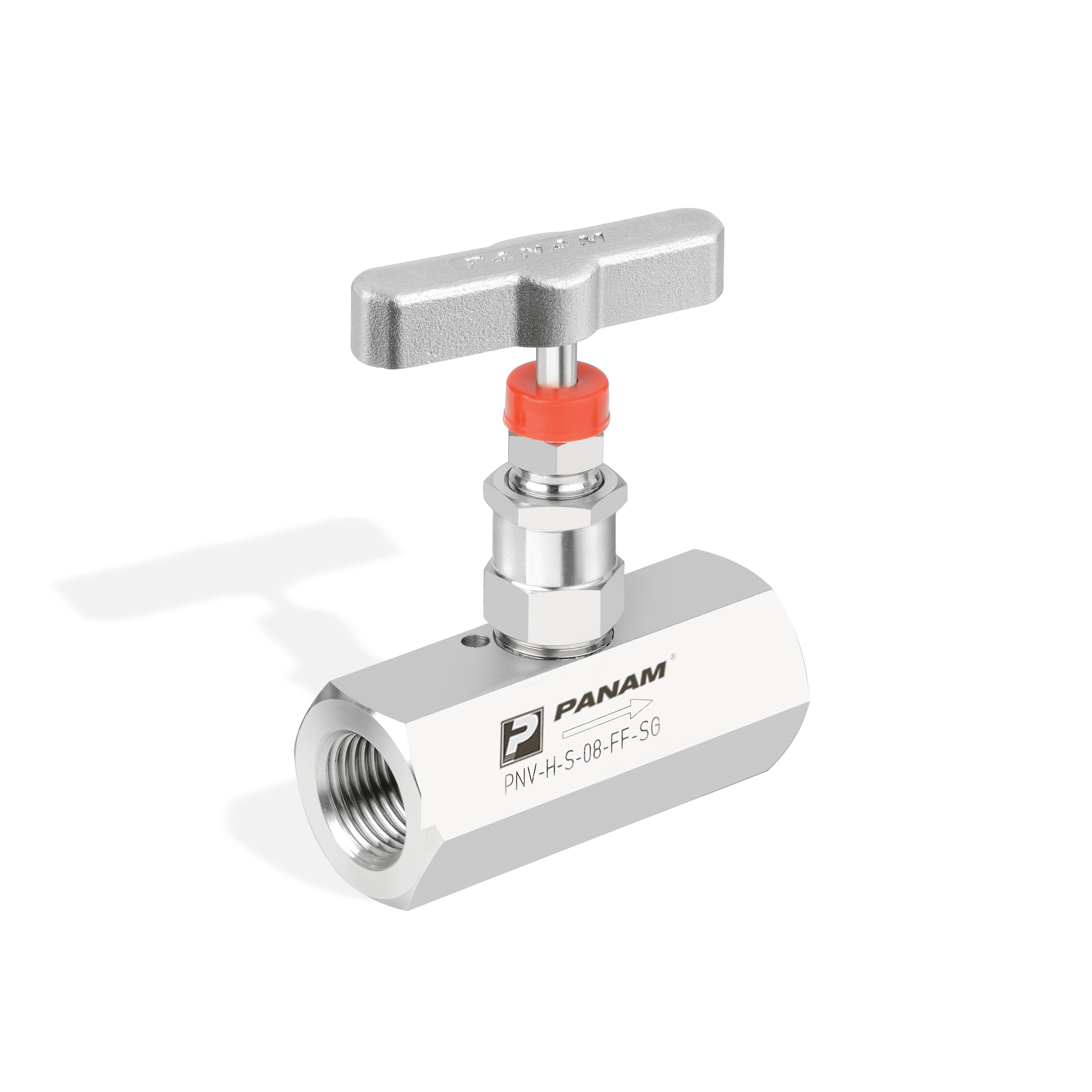

• Construcción de cuerpo de una sola pieza sin soldaduras: alta resistencia y seguridad total.
• Diseño de punta en V: controla un caudal preciso.
• Roscas del vástago laminadas y con recubrimiento endurecido: proporciona mayor resistencia y máxima vida útil.
• Vástago con acabado espejo, prolonga la vida útil de la empaquetadura y un funcionamiento suave del vástago.
• Manija de acero inoxidable: para un accionamiento correcto.
• Tapa antipolvo: evita la contaminación y la pérdida de lubricante del conjunto del bonete.

Each valve is hydrostatically tested in accordance with MSS-SP-99. This procedure includes testing of the body cavity. Hydrostatic test is performed with pure water or other liquids of similar or lower viscosity at 1.5 times and seat leakage test at 1.1 times of the maximum working pressure. Each valve is also tested with Nitrogen Gas at 1000 psi for seat, seal and shell leakage. Other tests like Vibration, Temperature, Helium are available upon request.

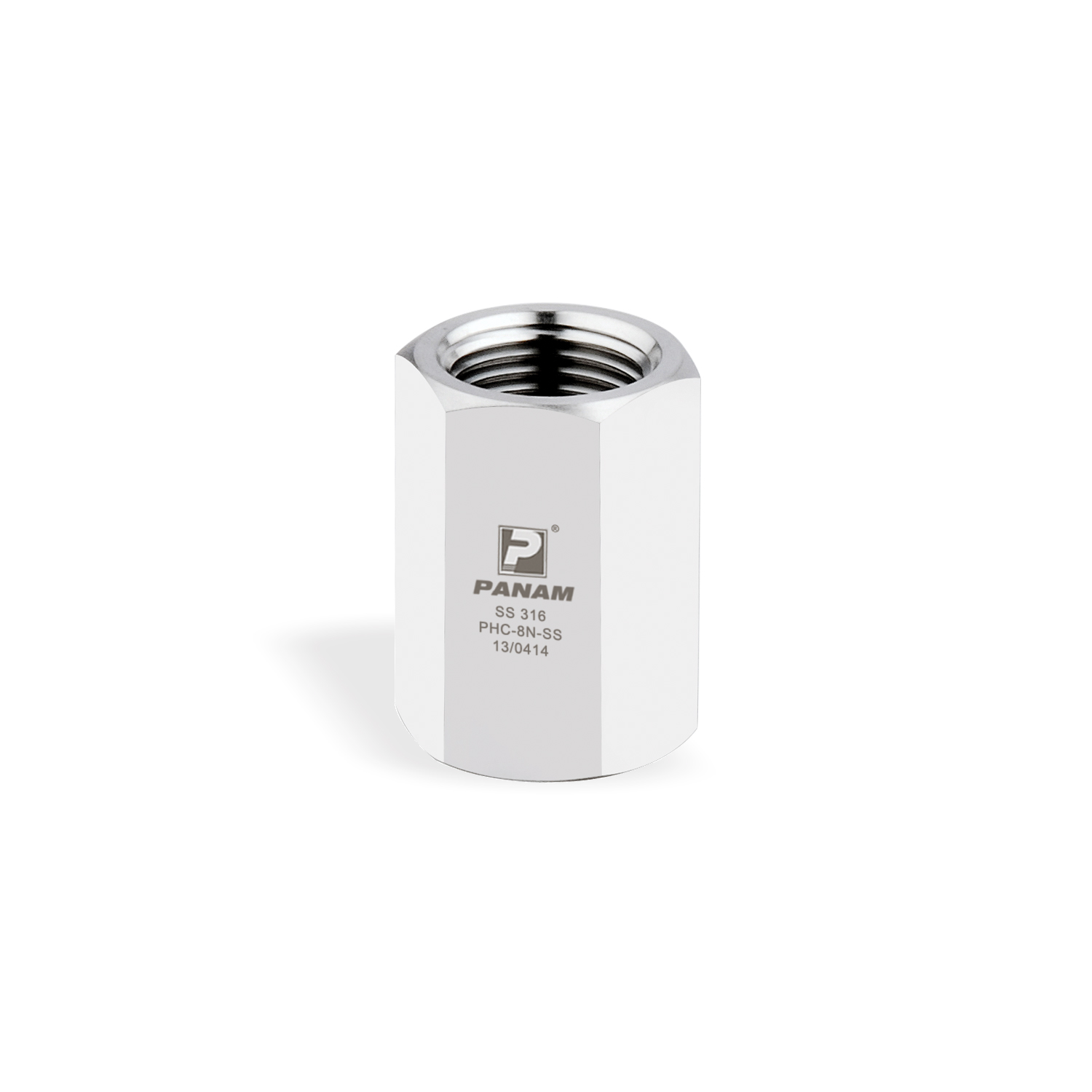

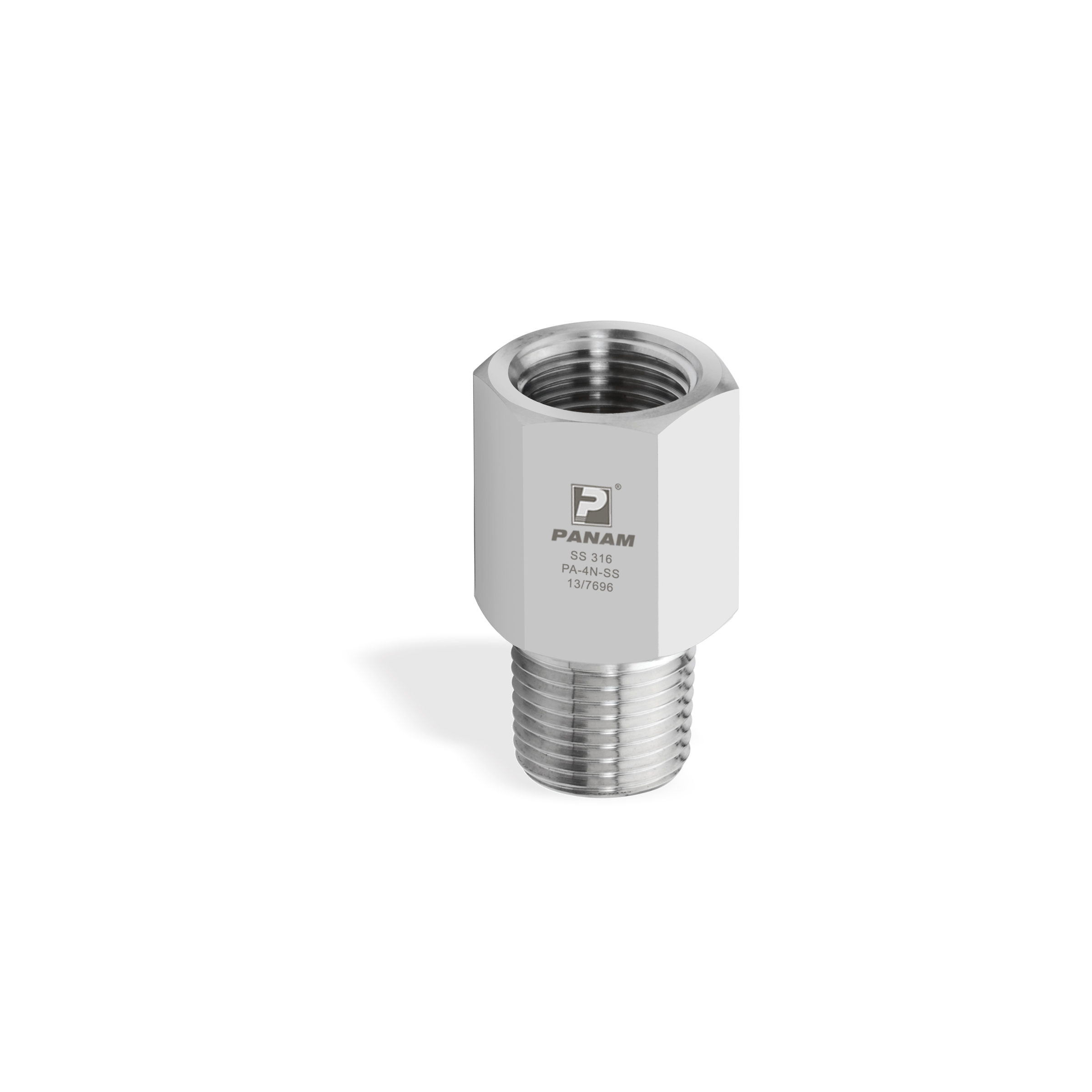

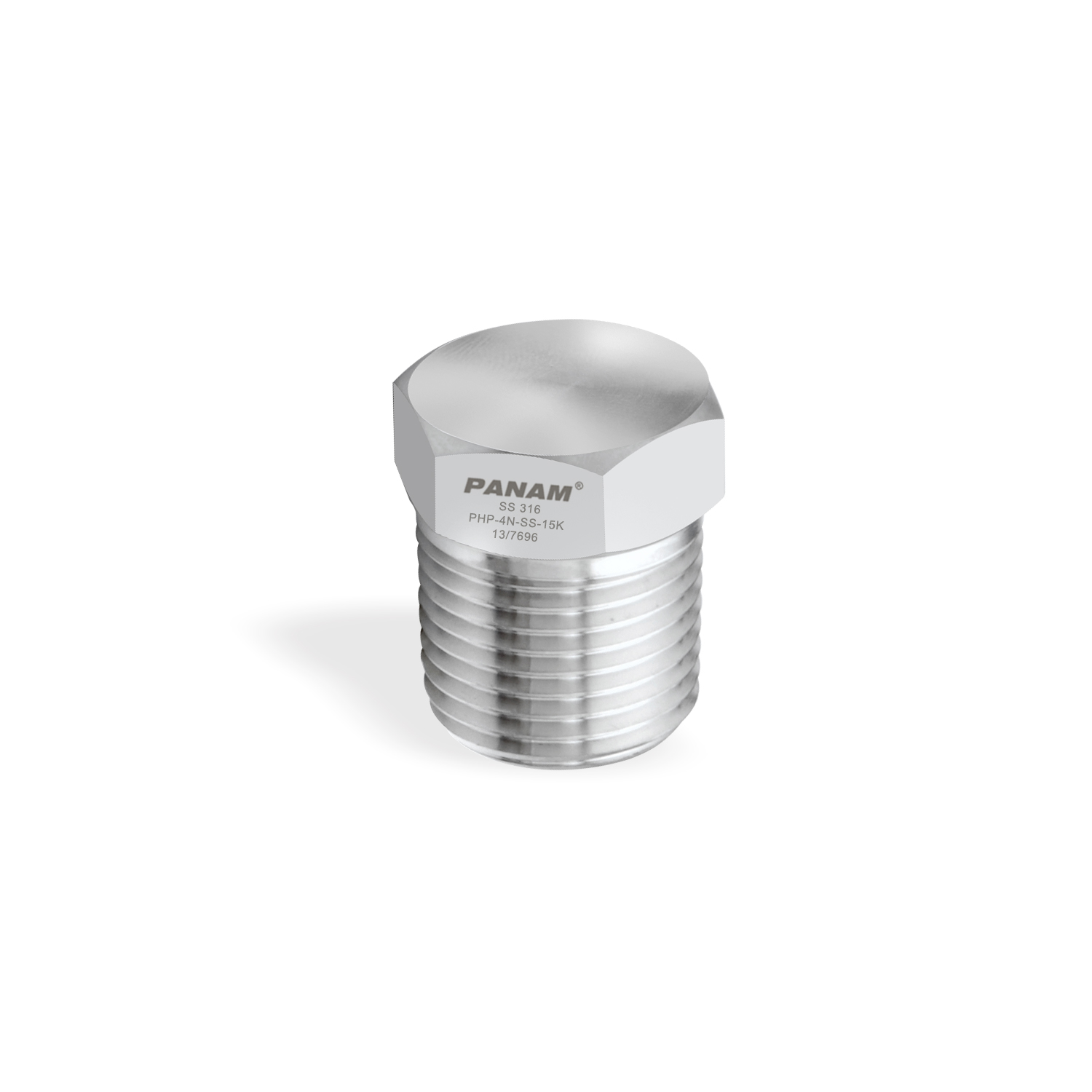

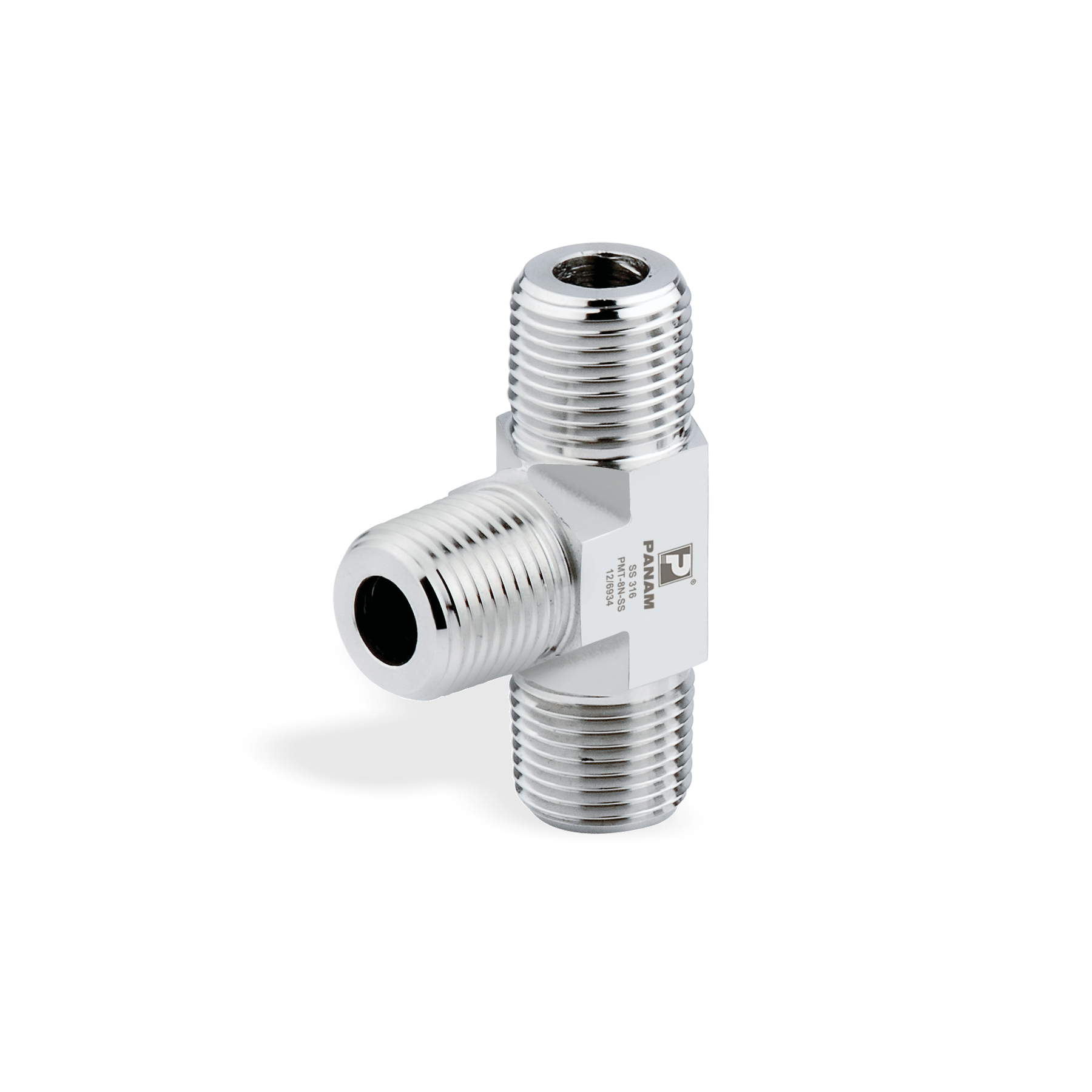

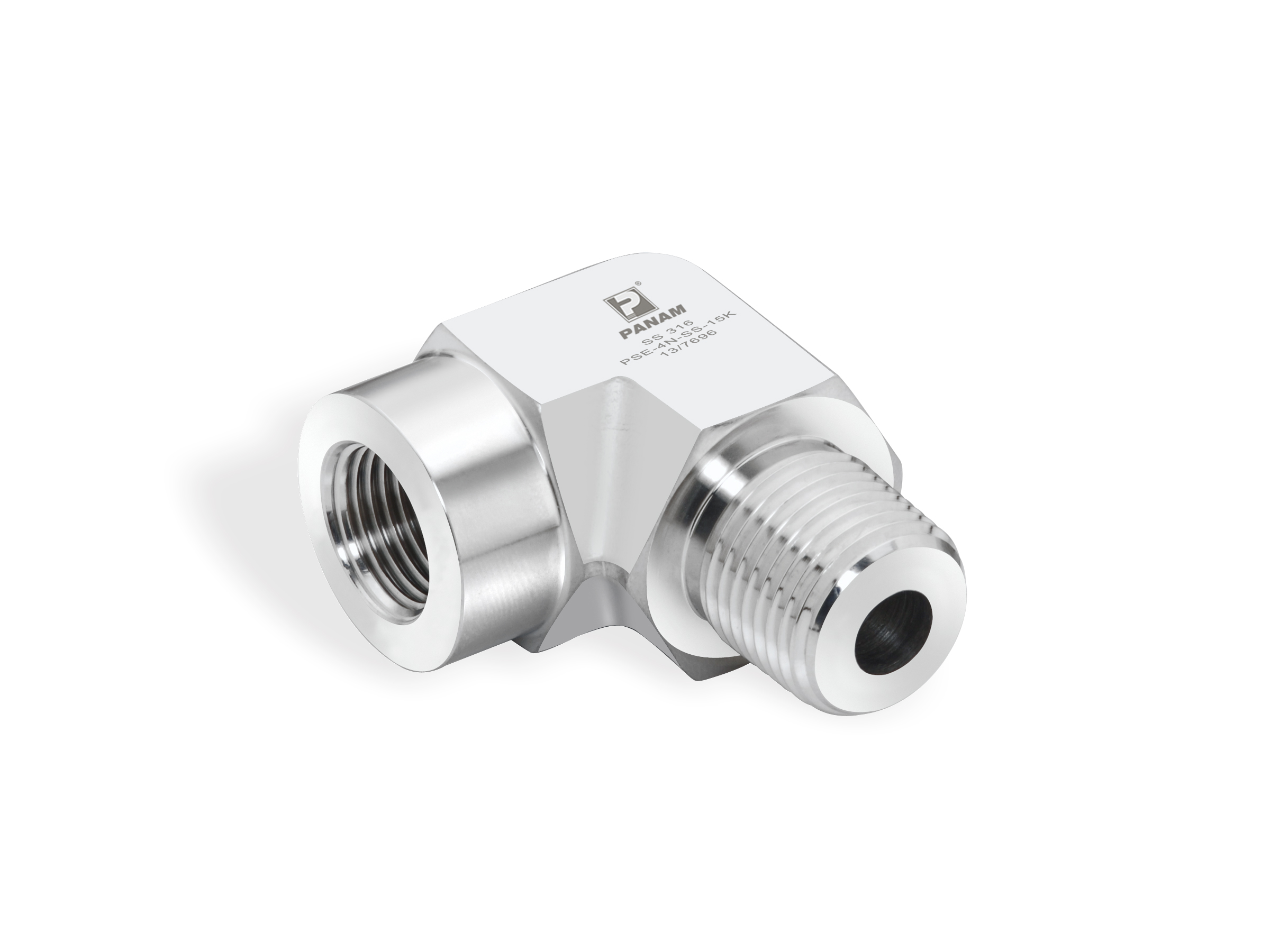

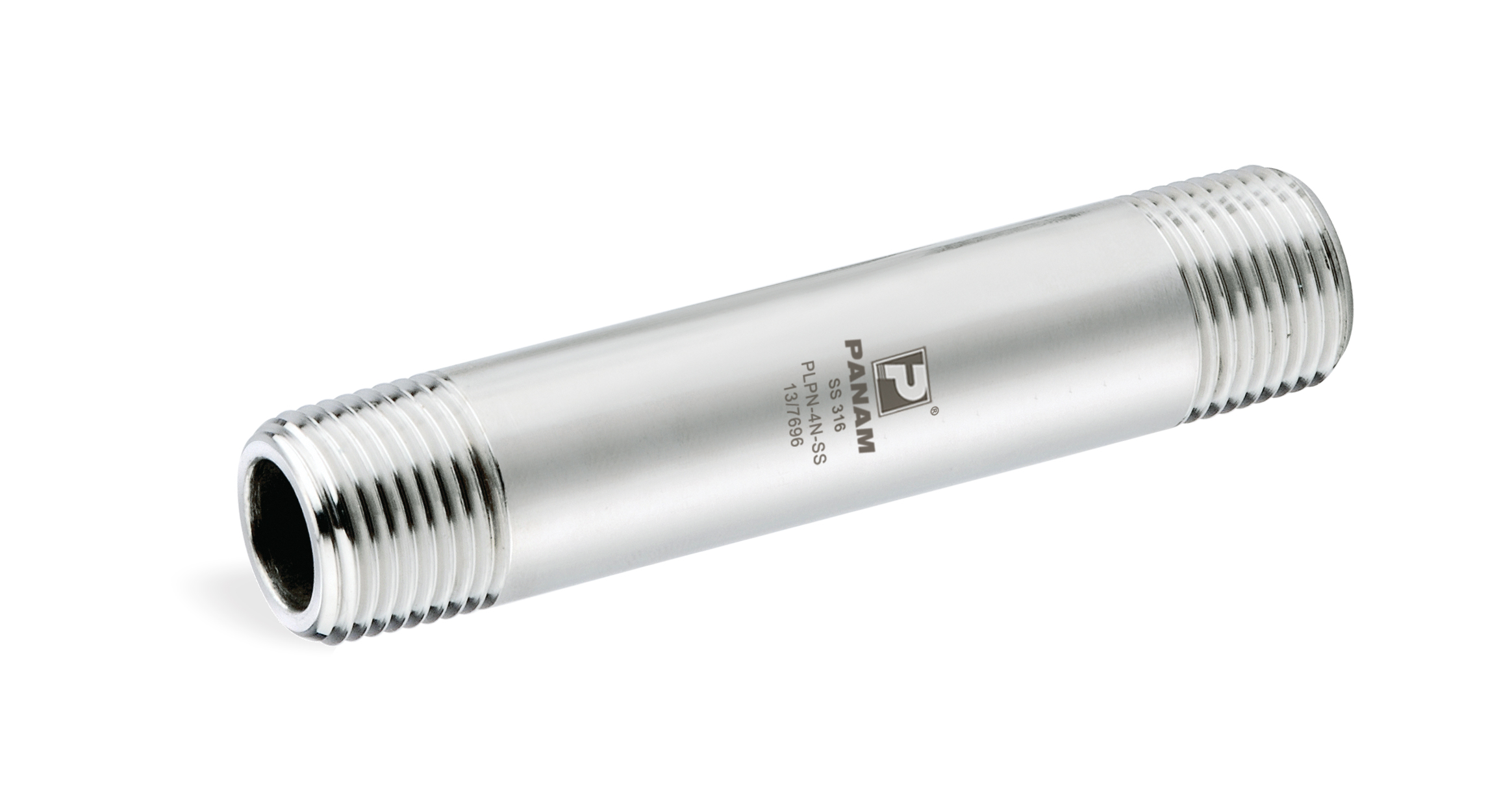

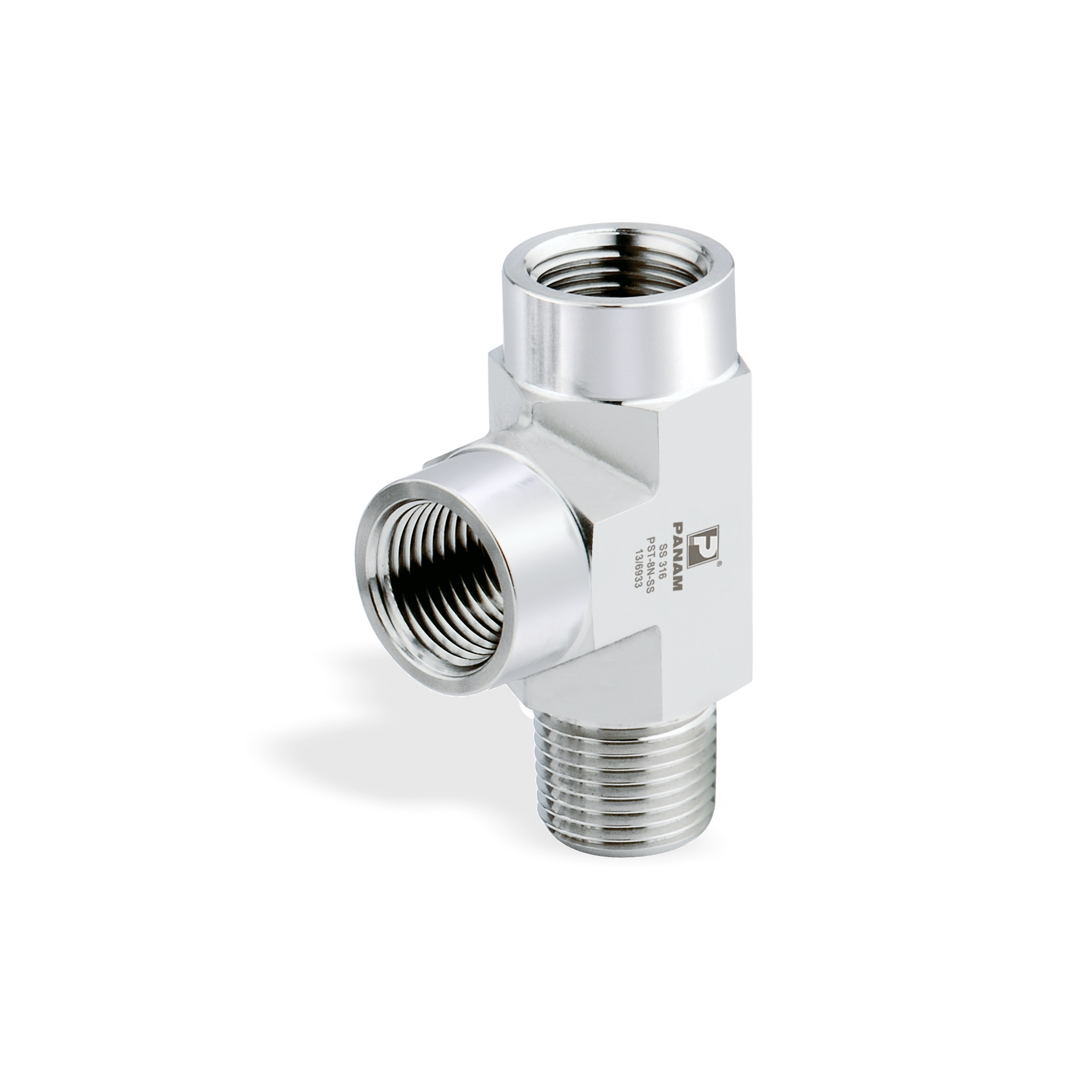

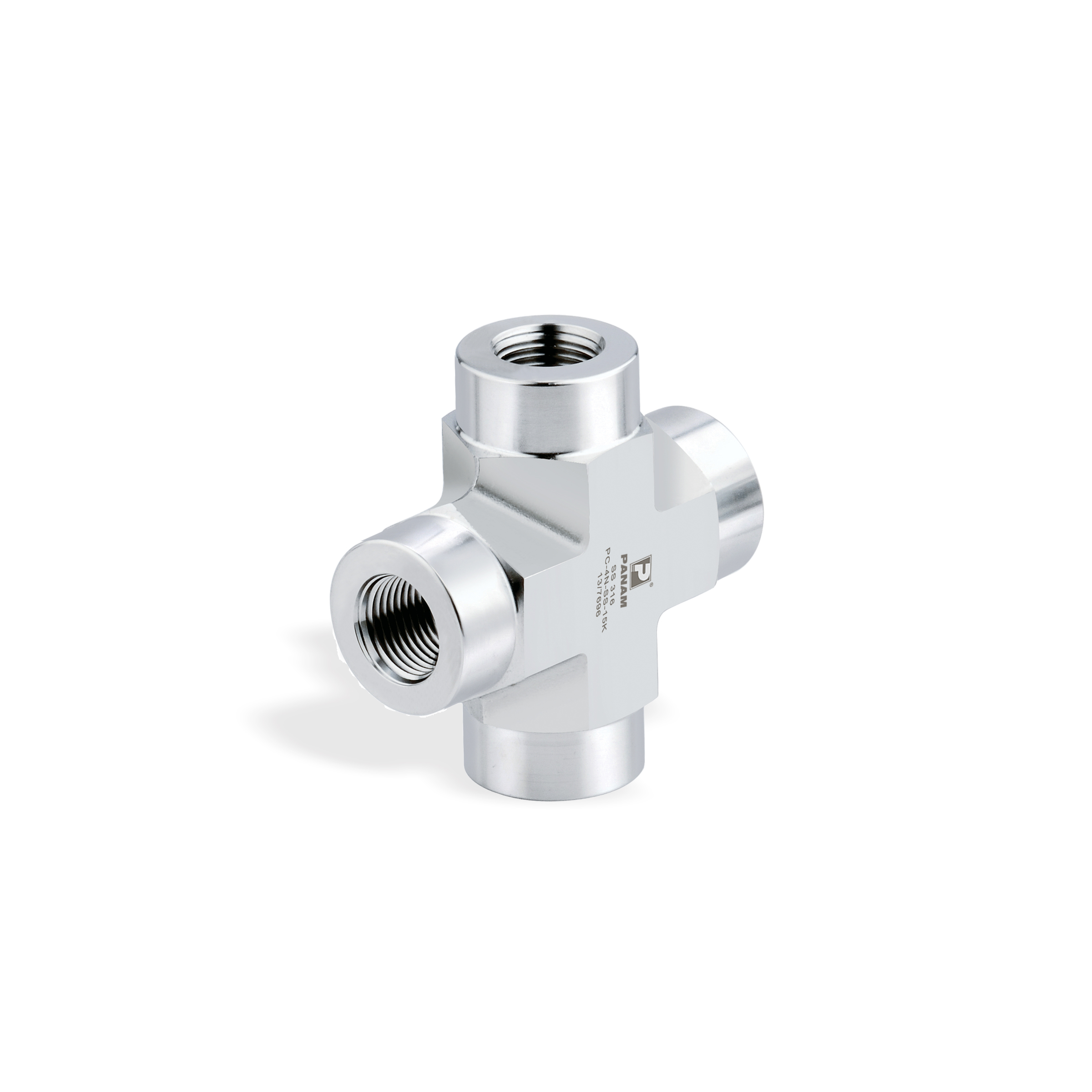

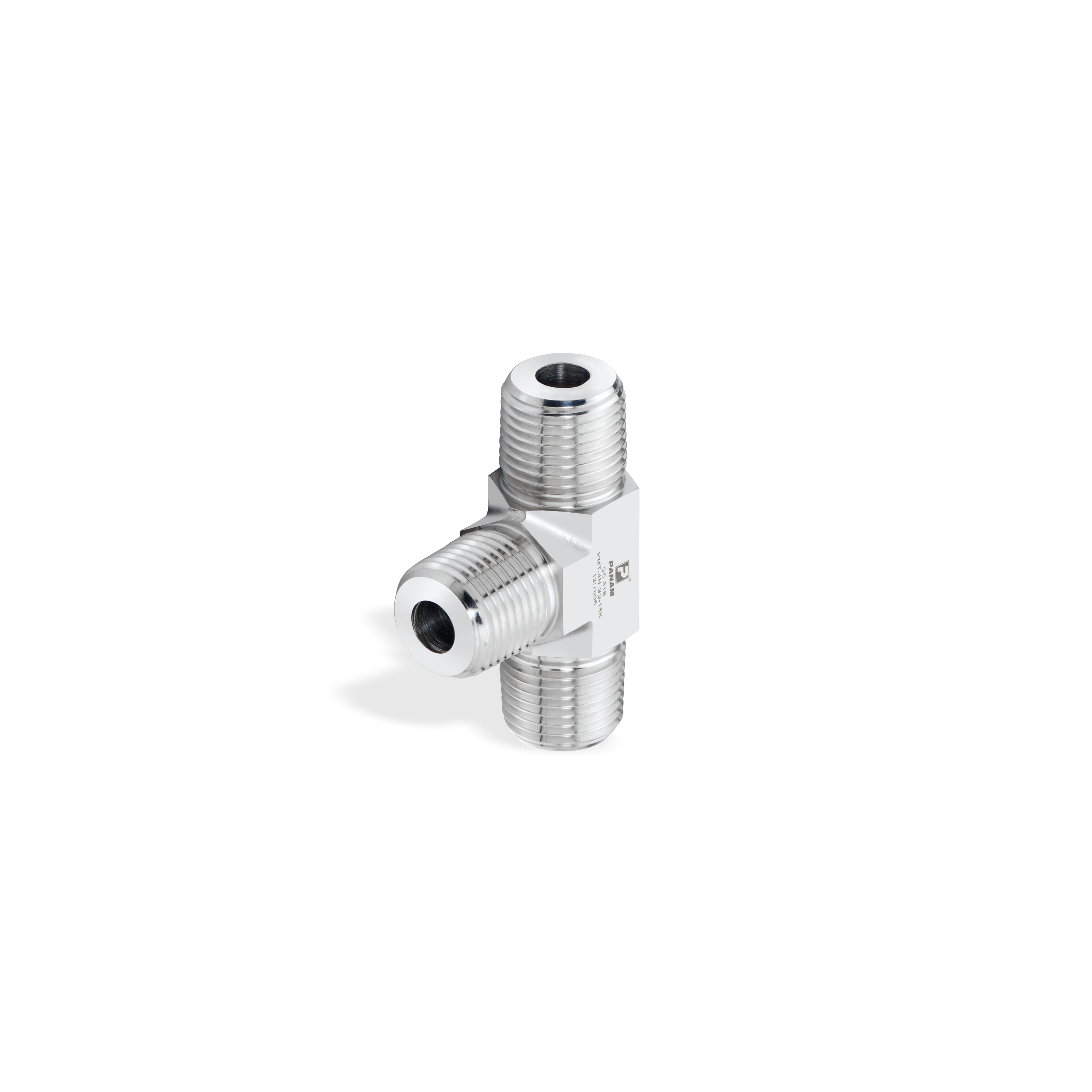

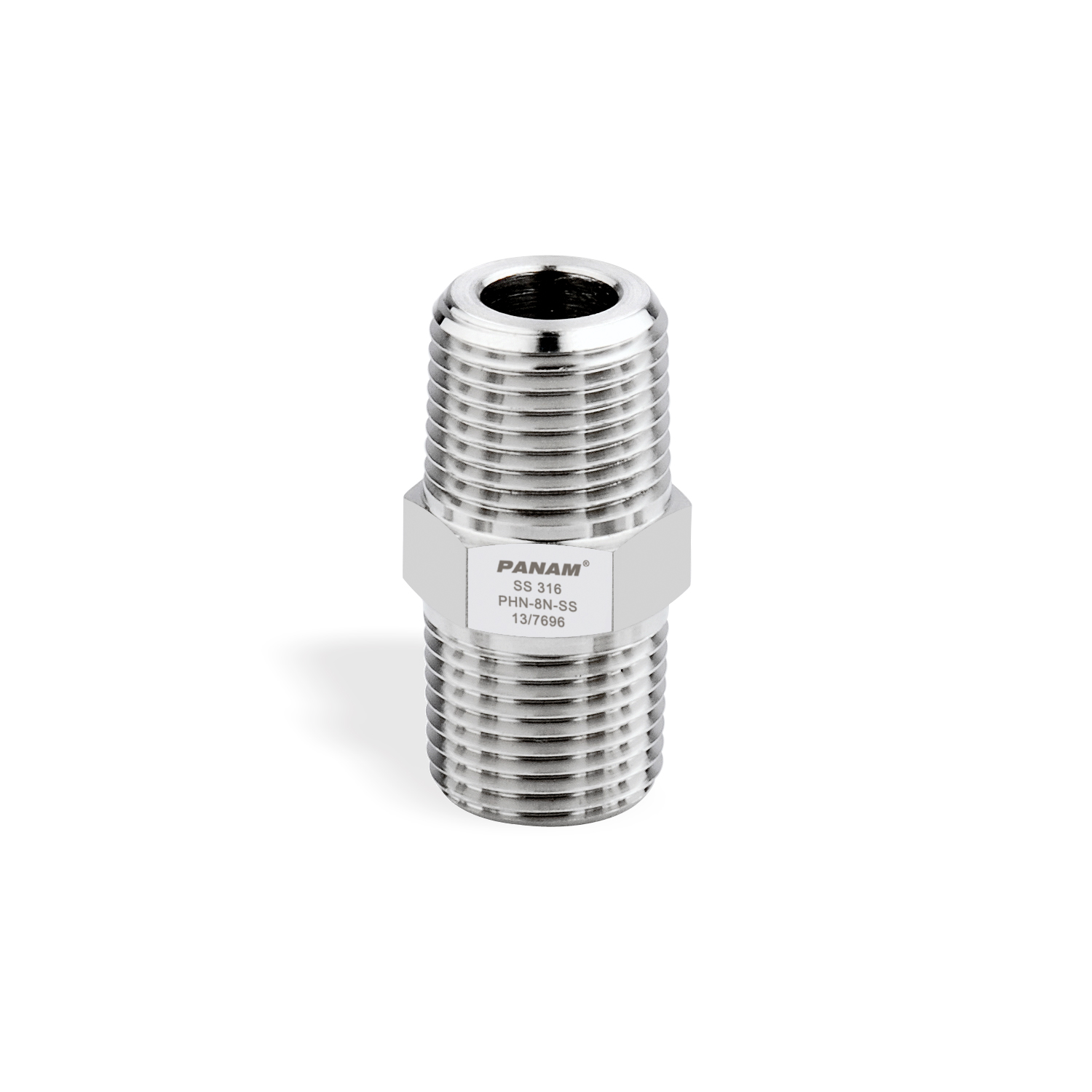

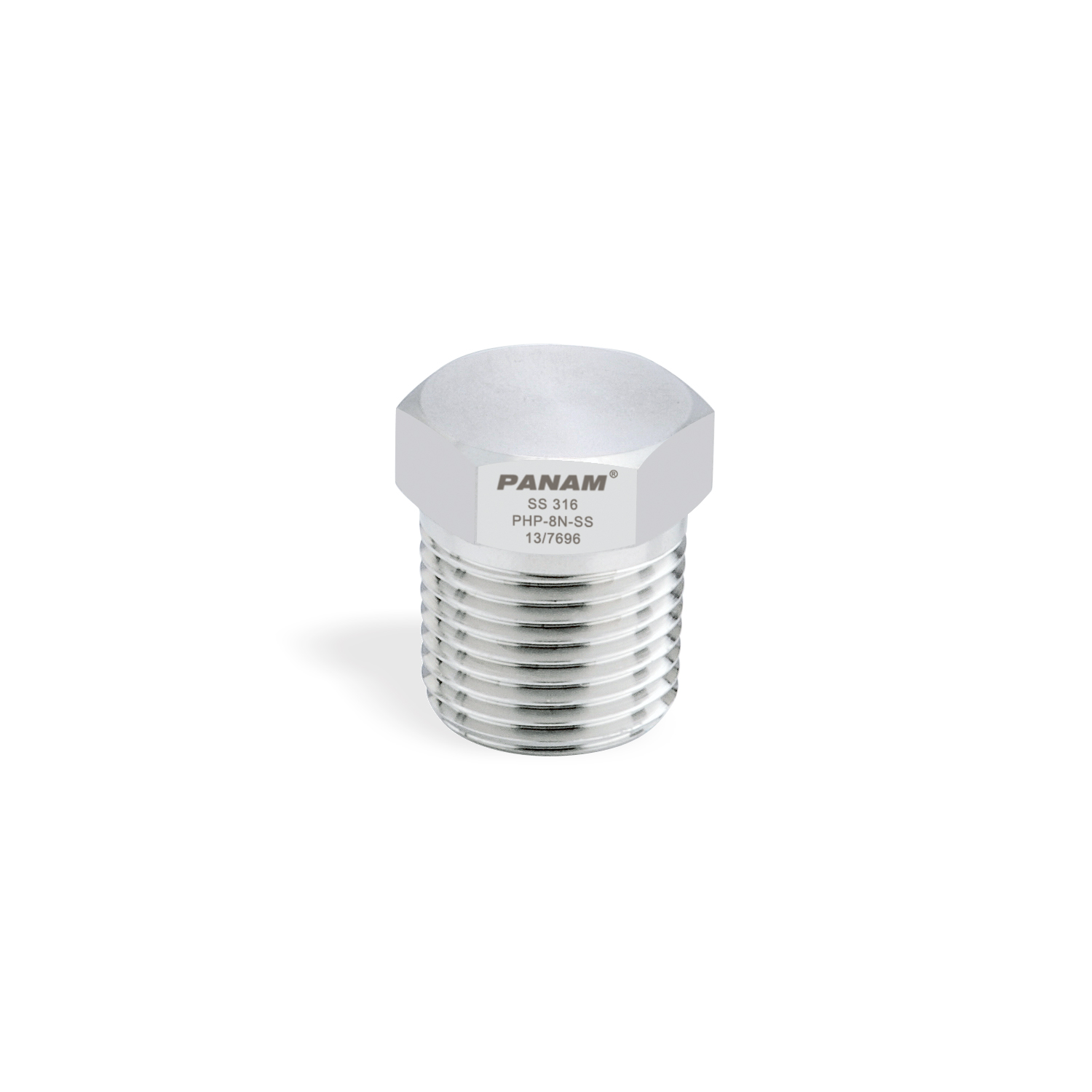

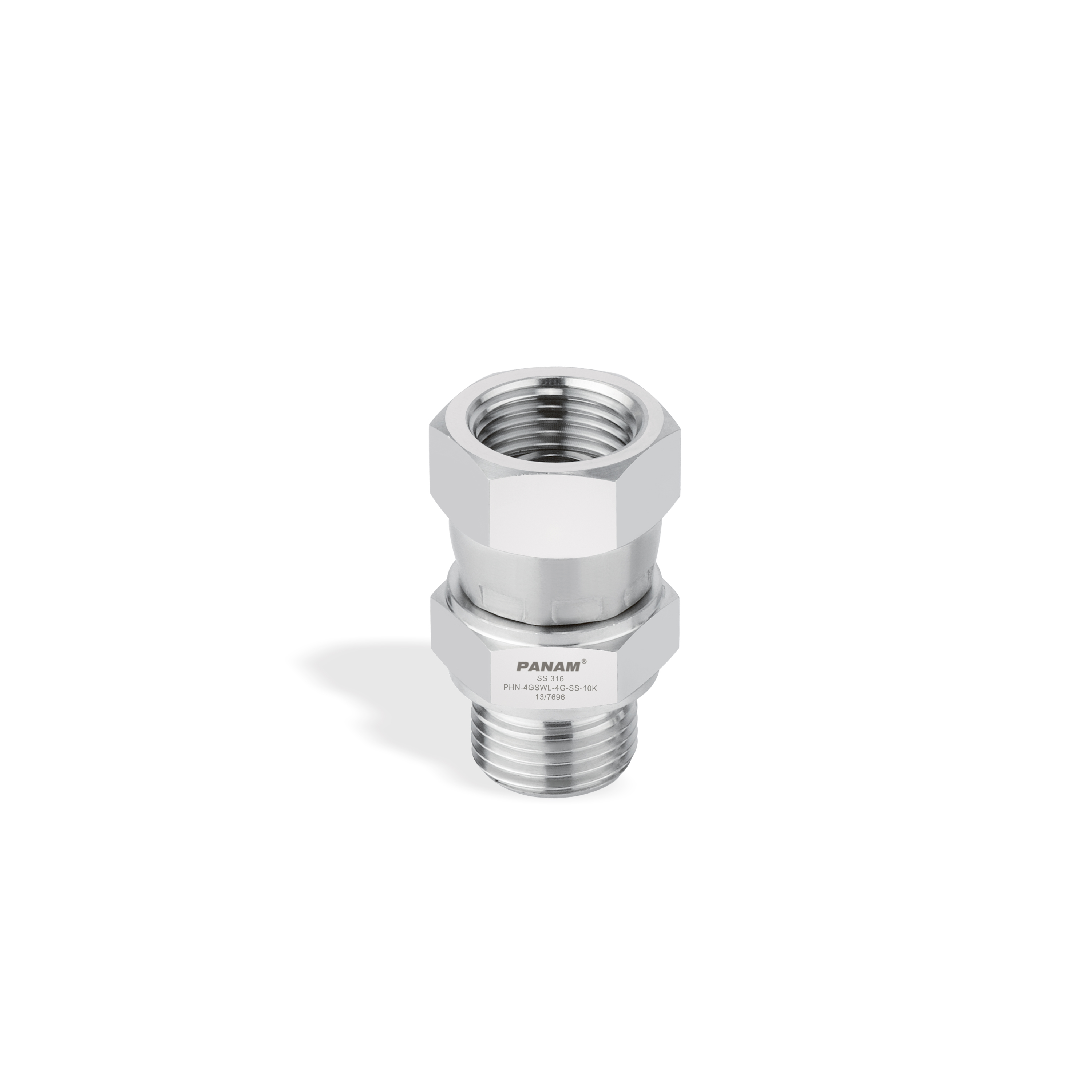

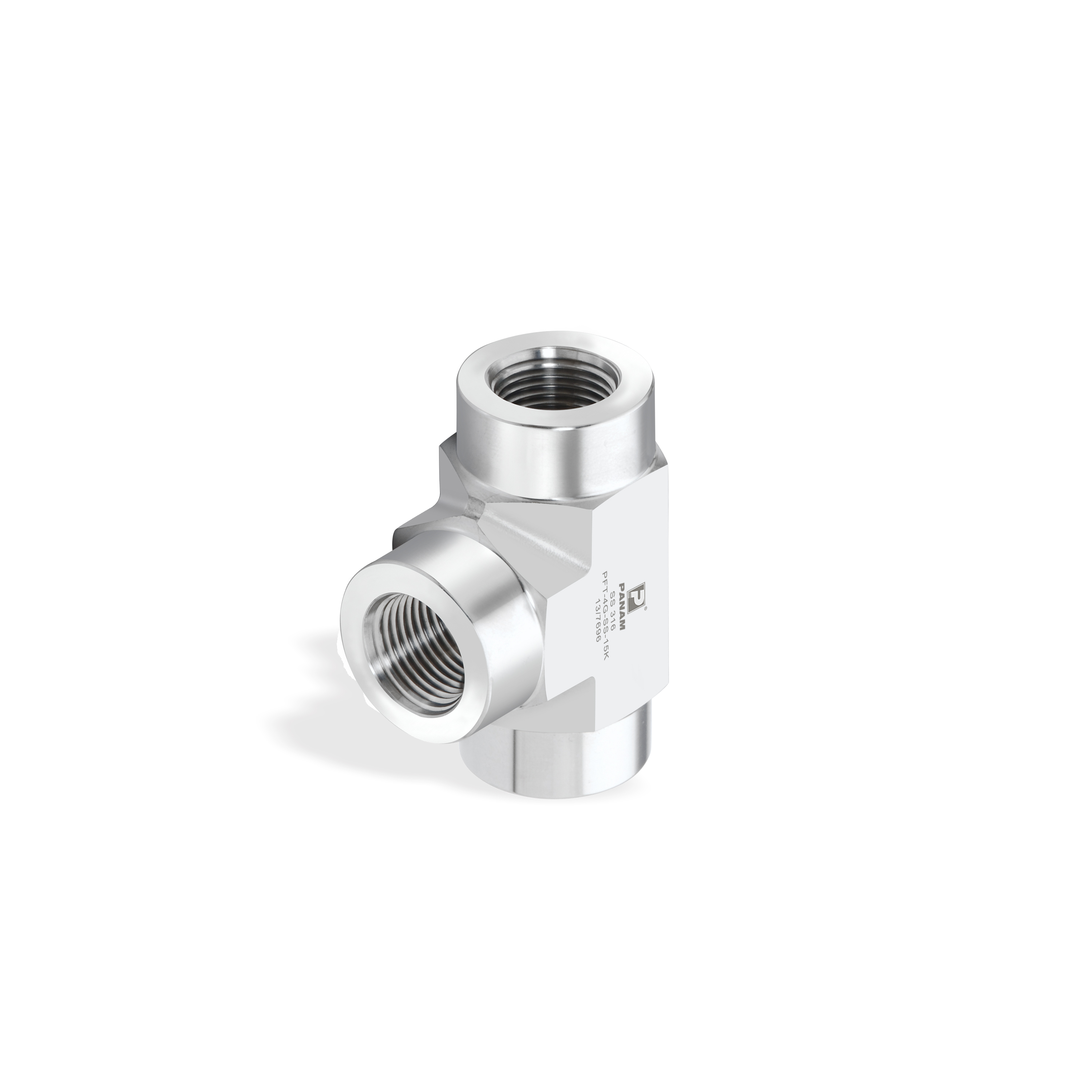

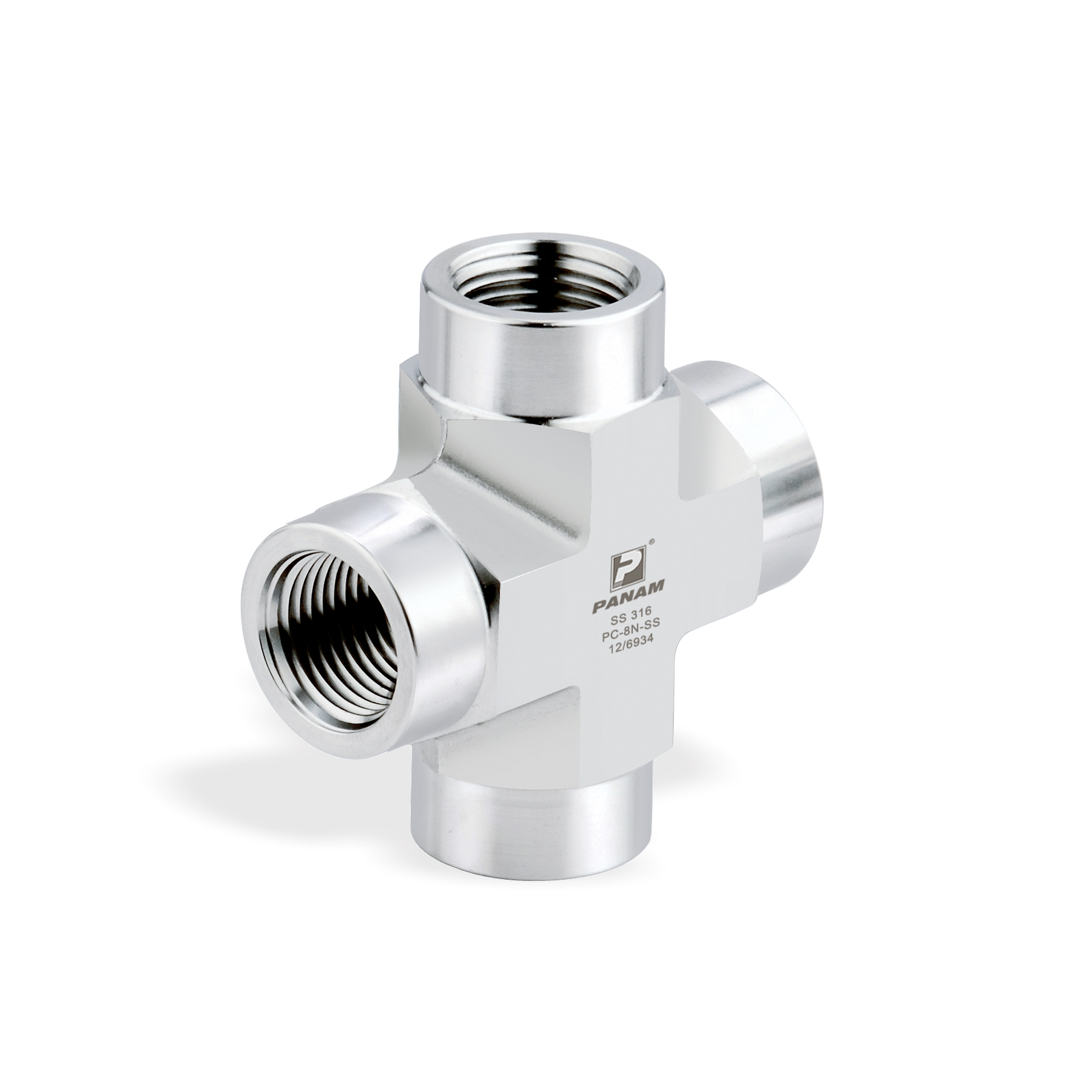

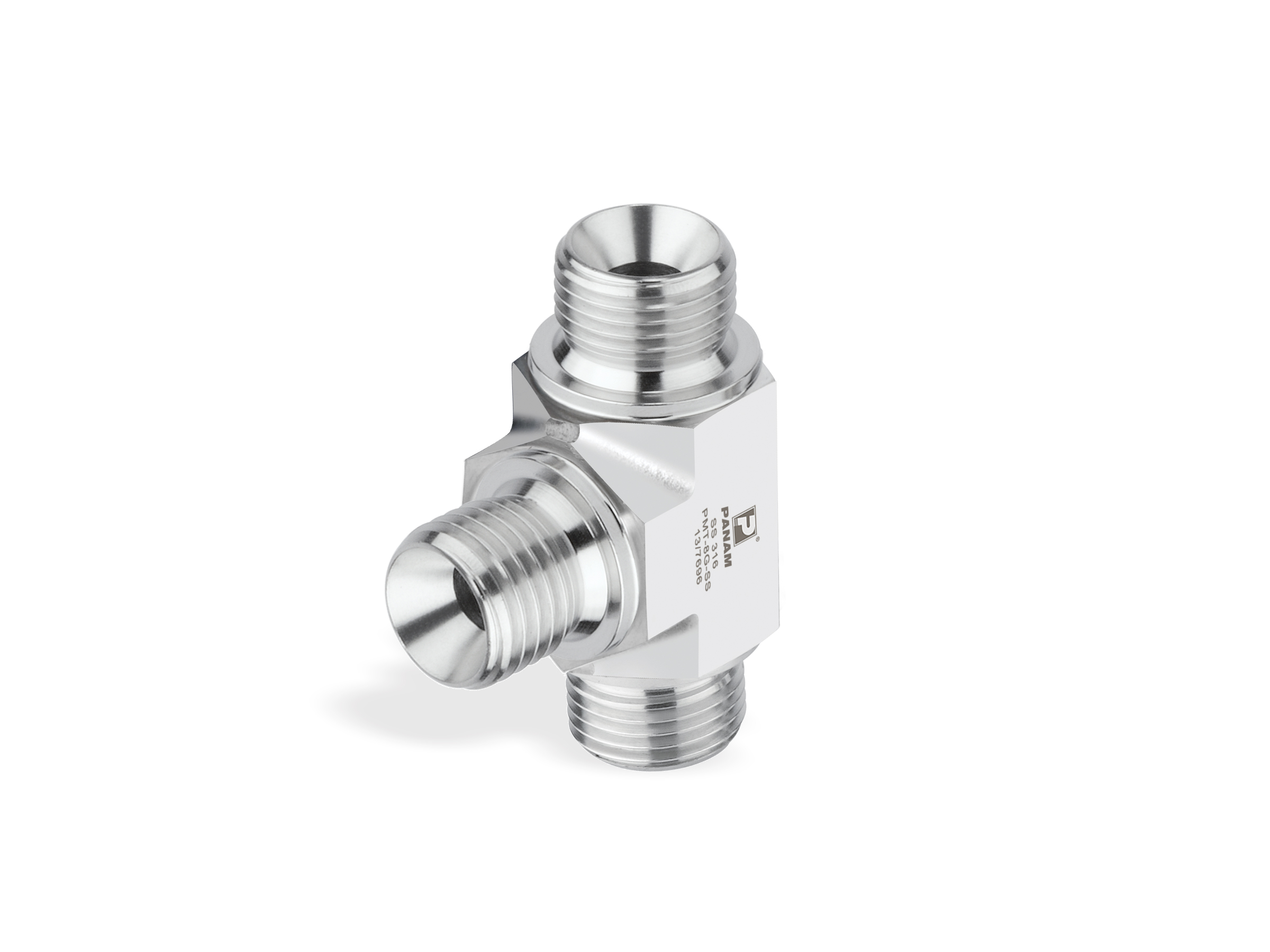

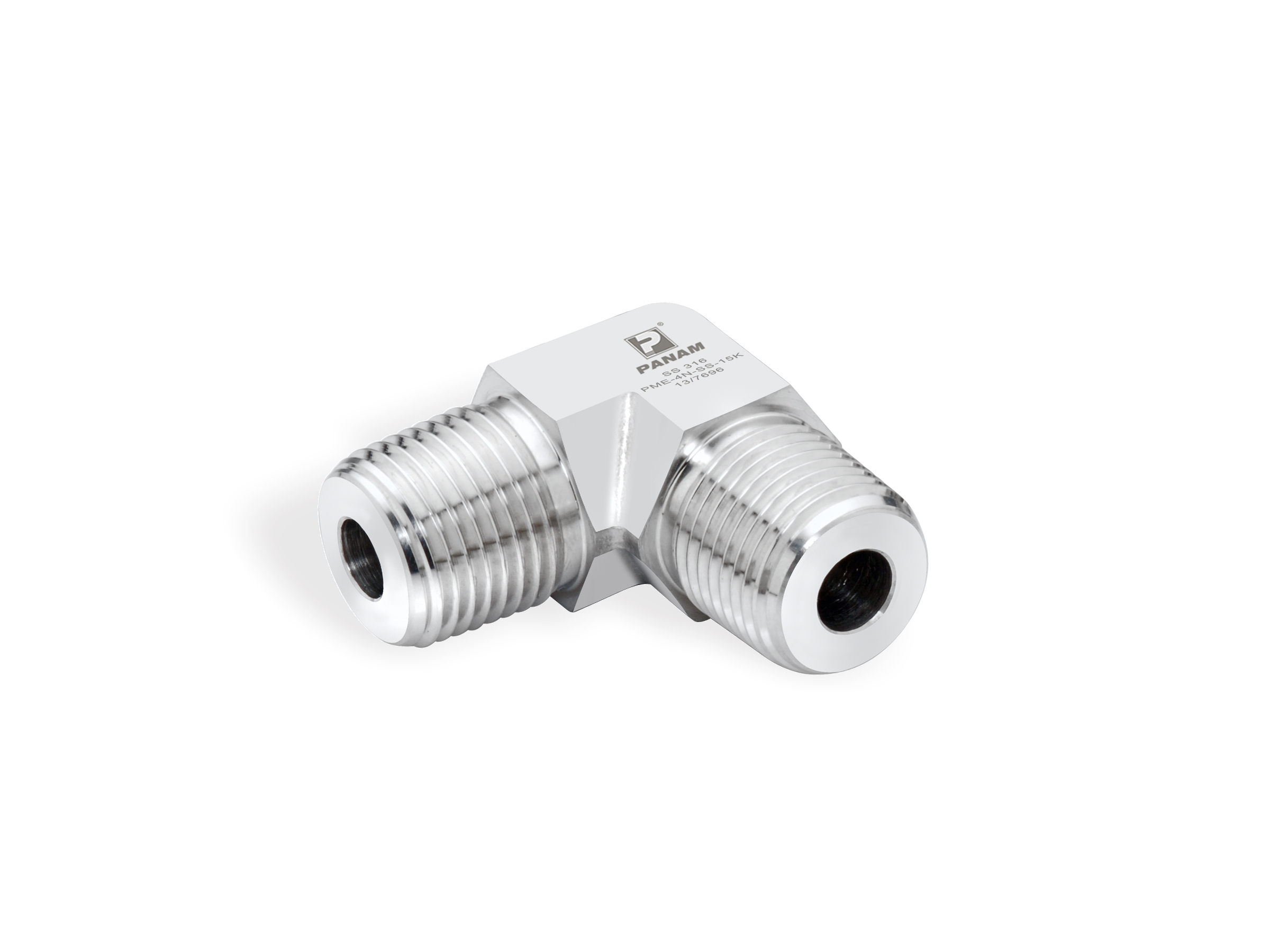

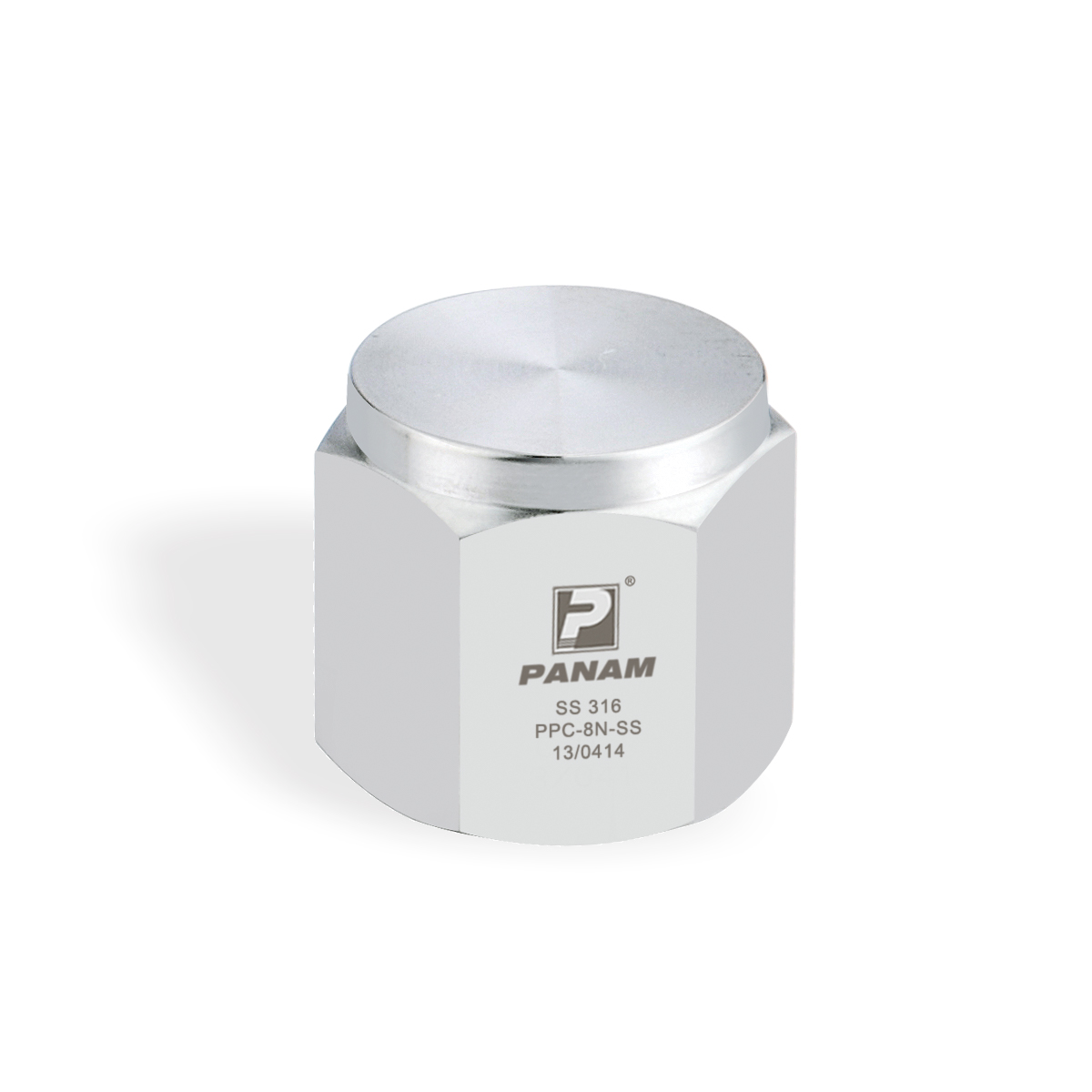

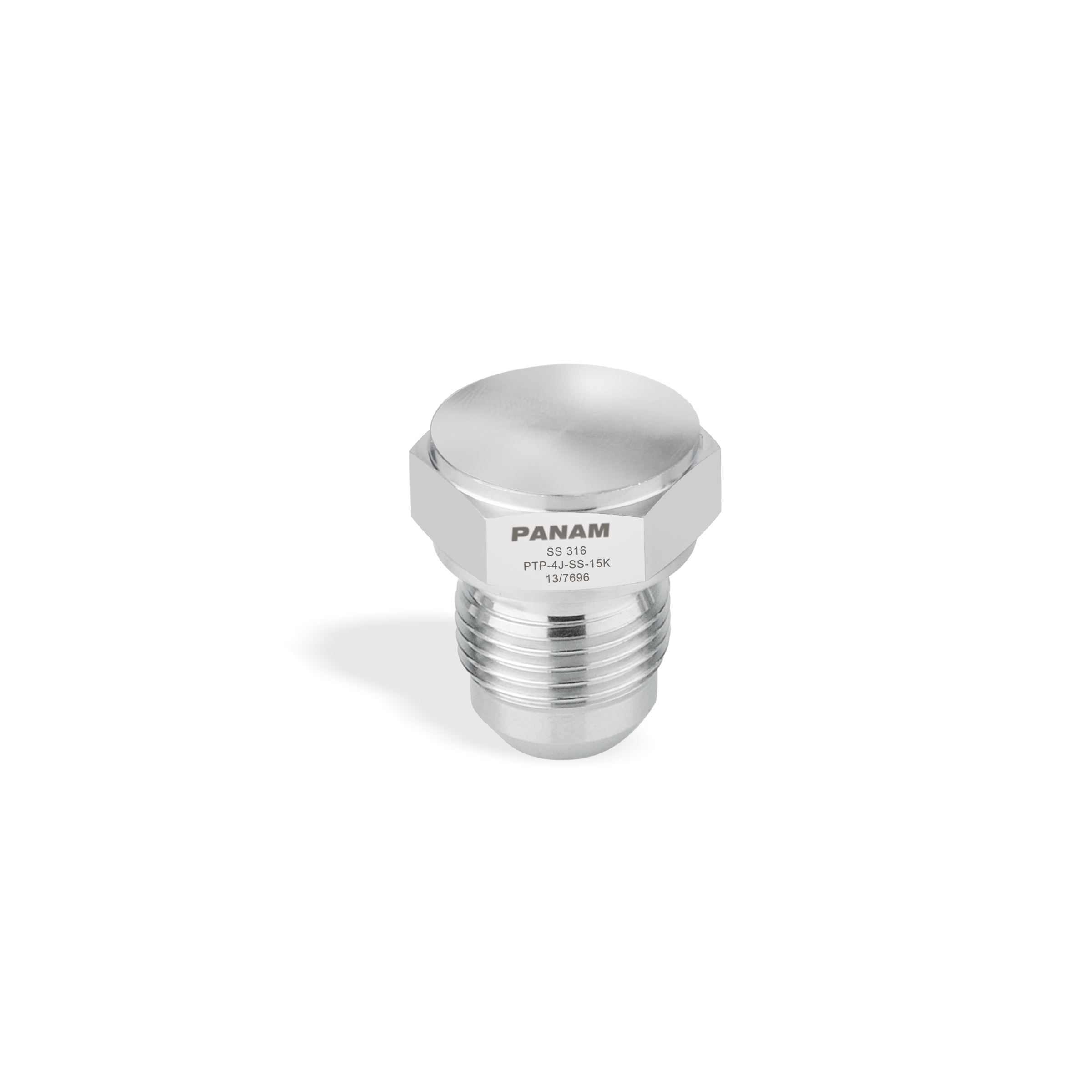

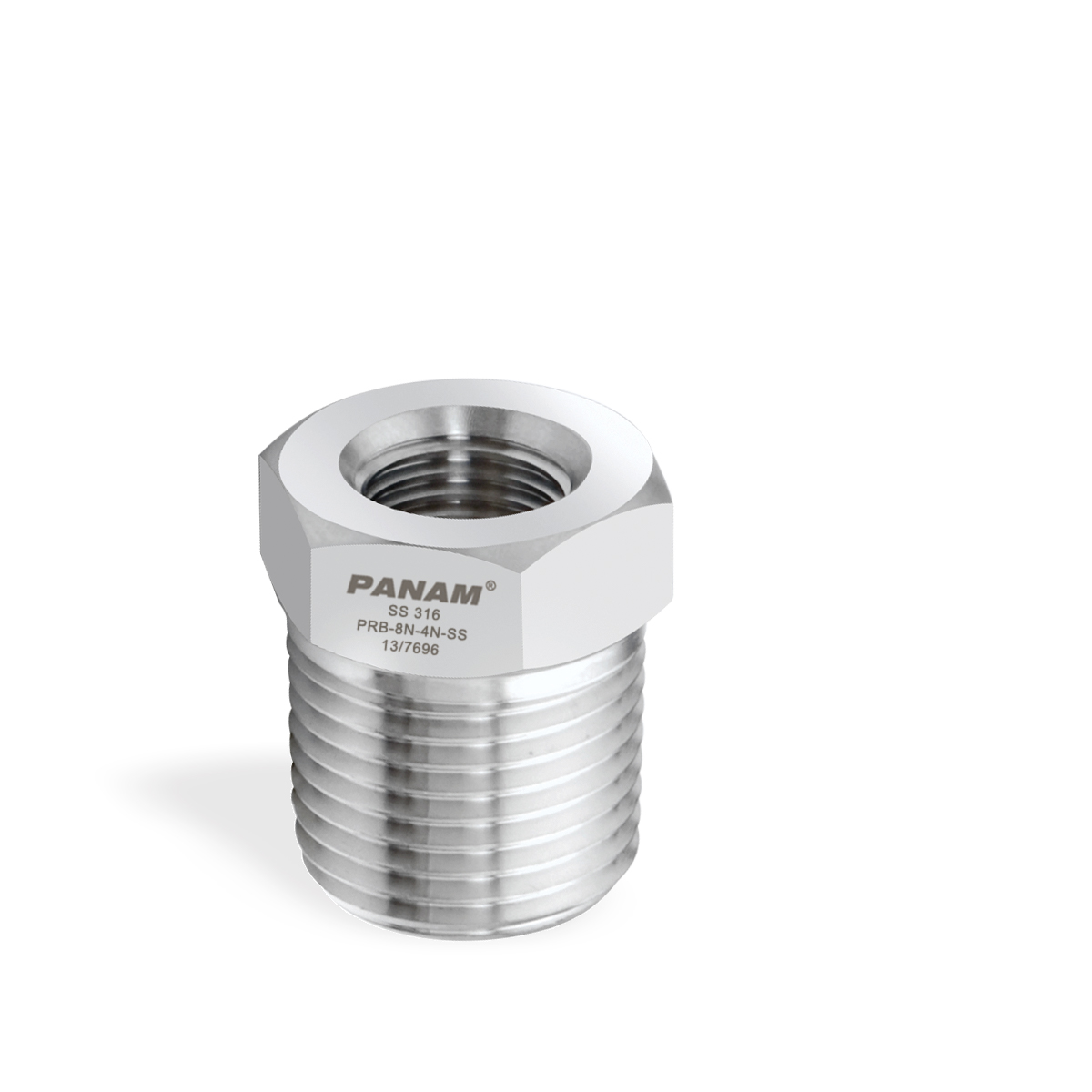

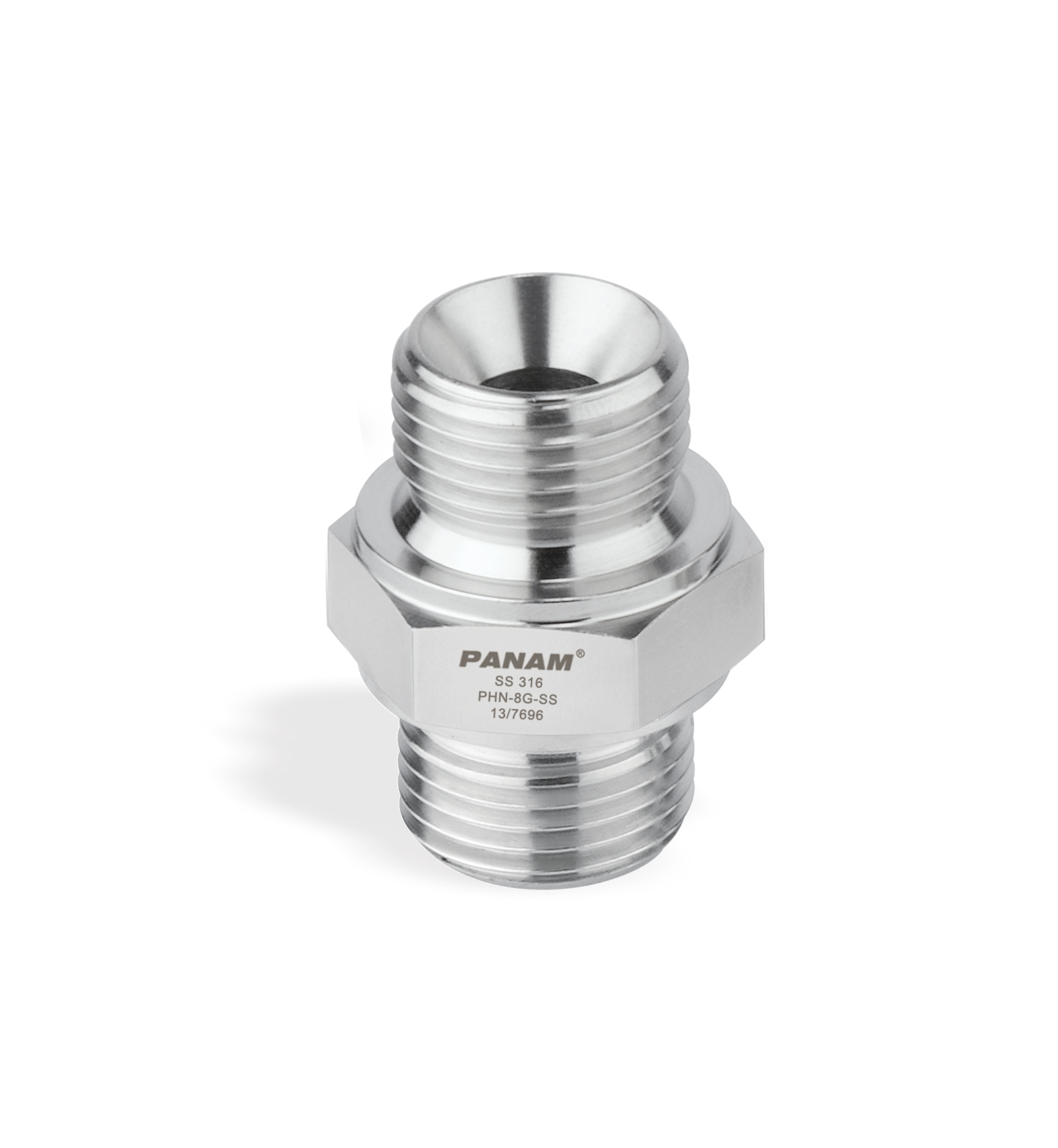

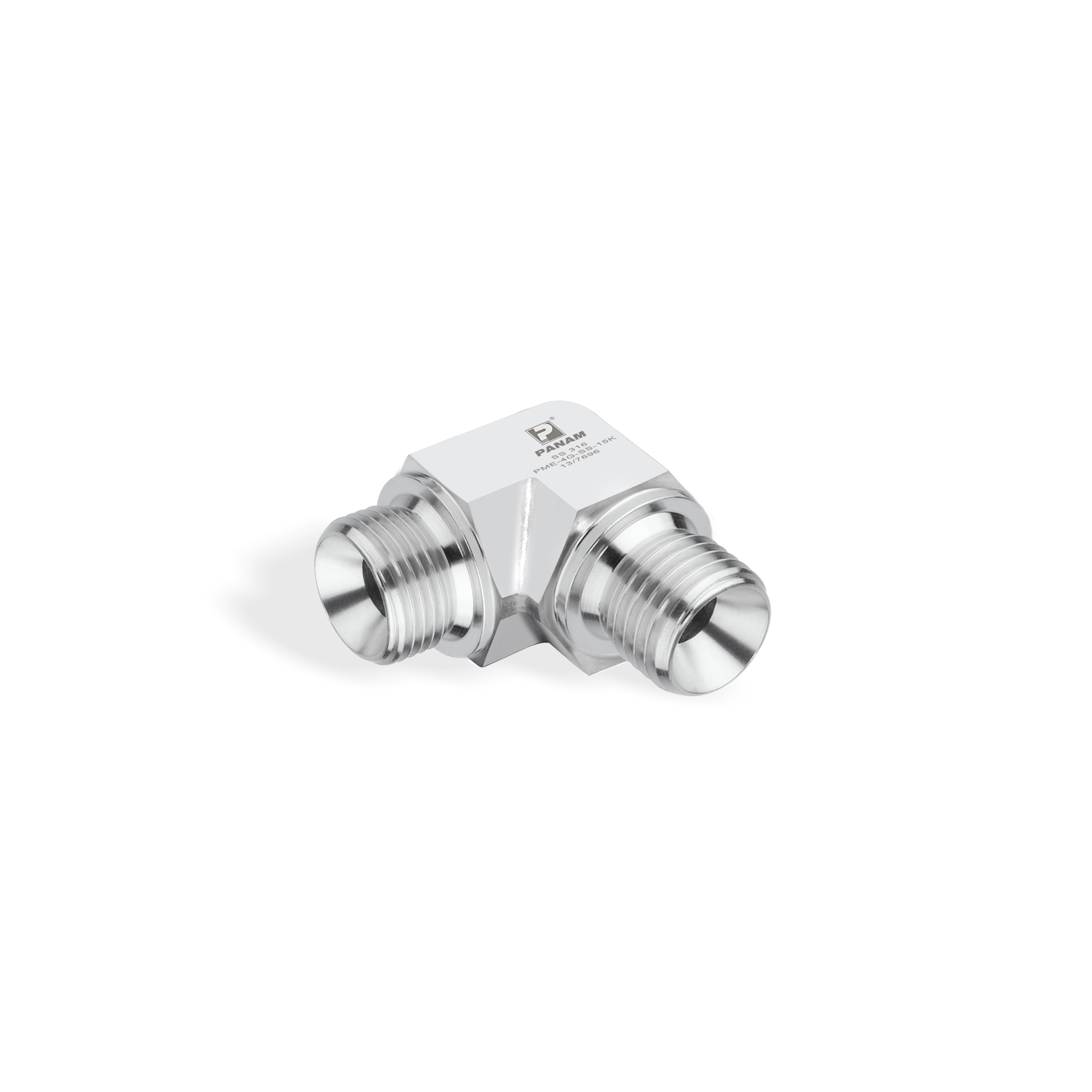

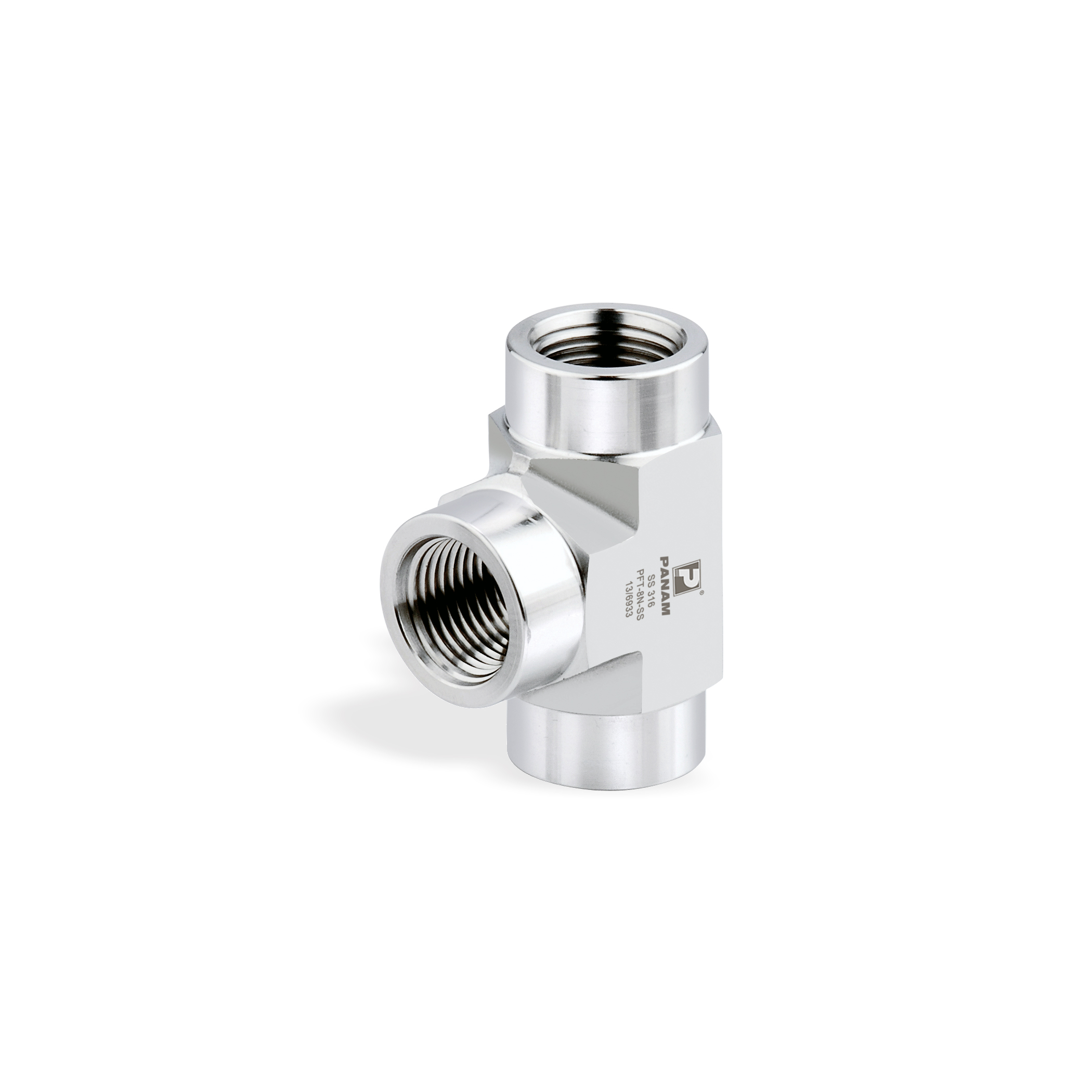

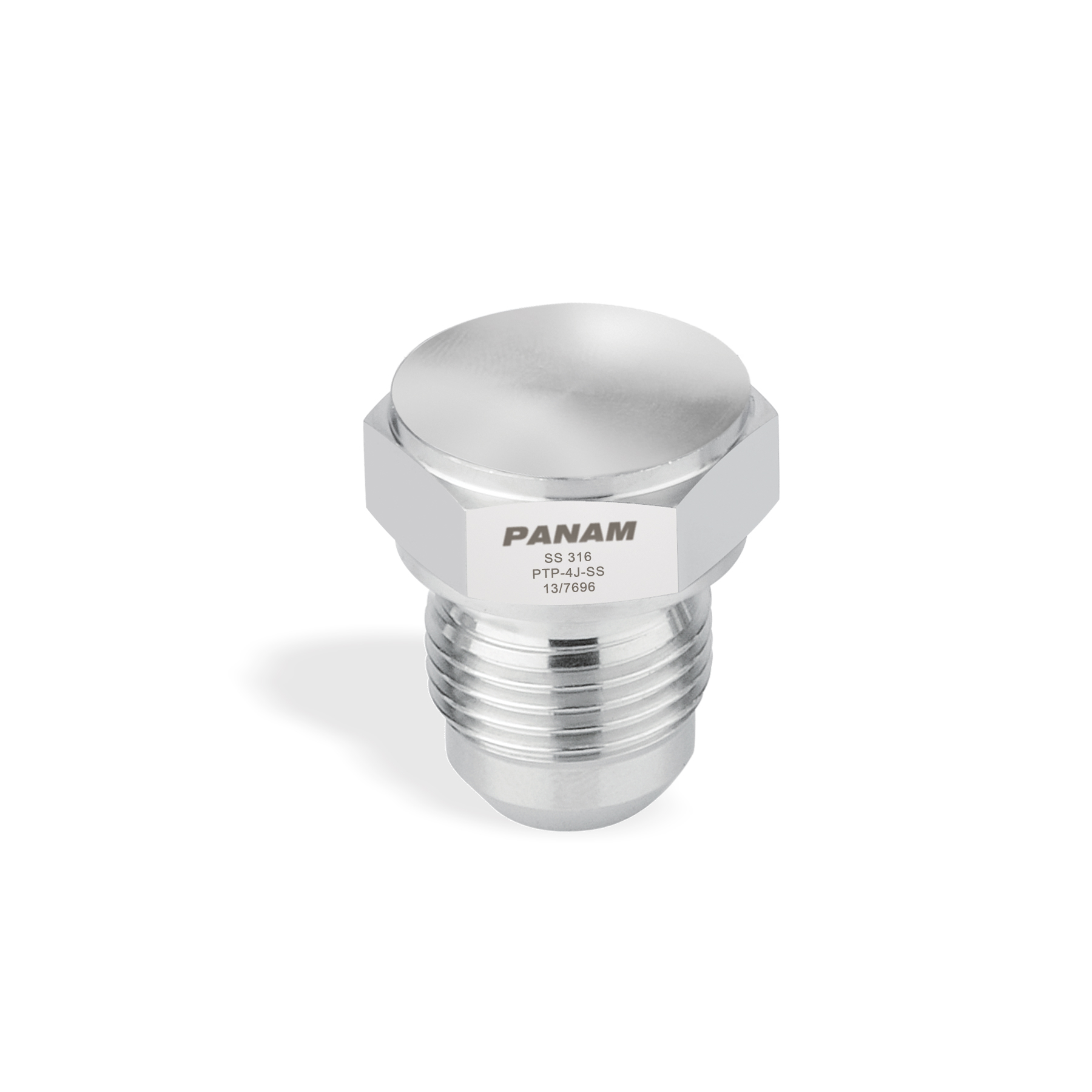

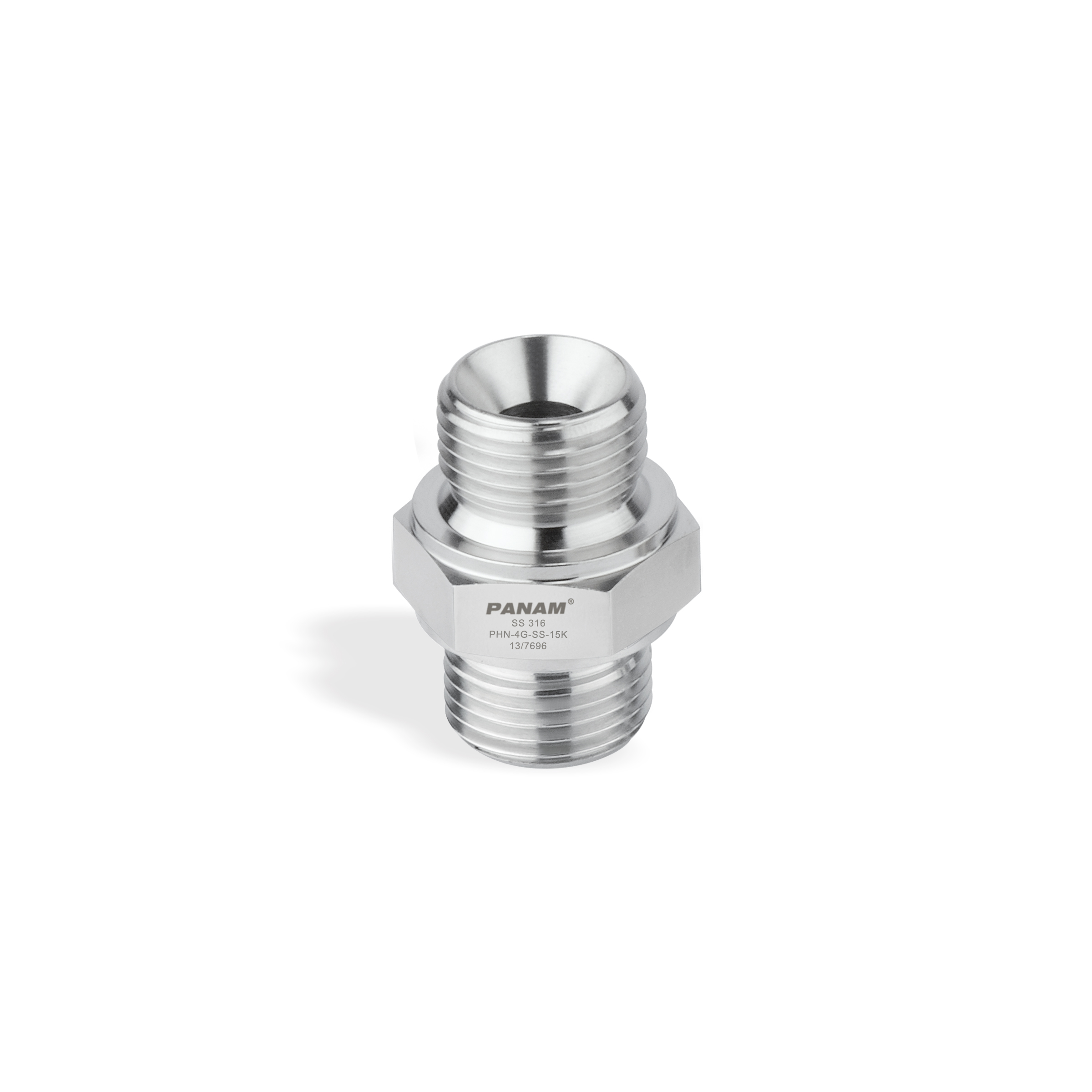

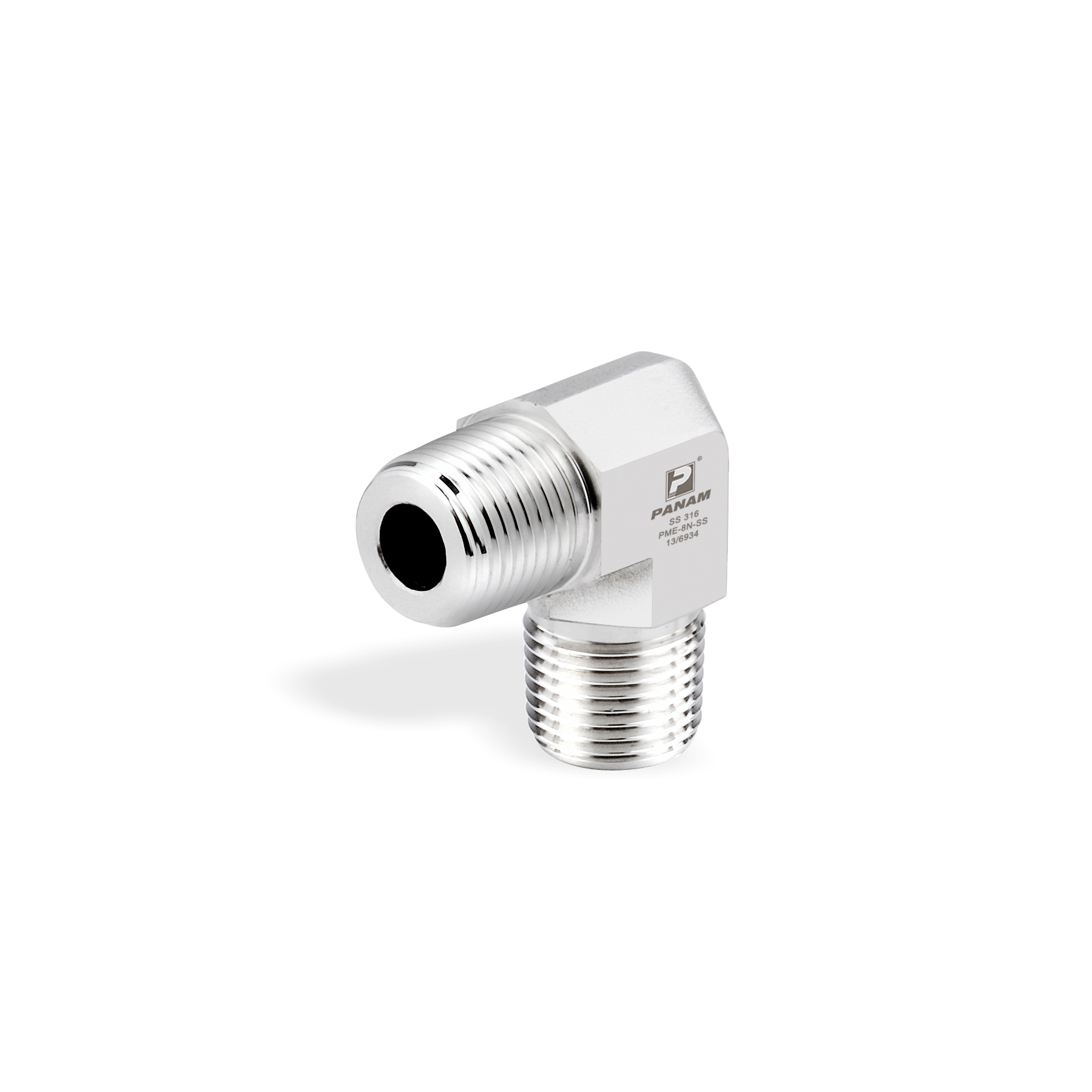

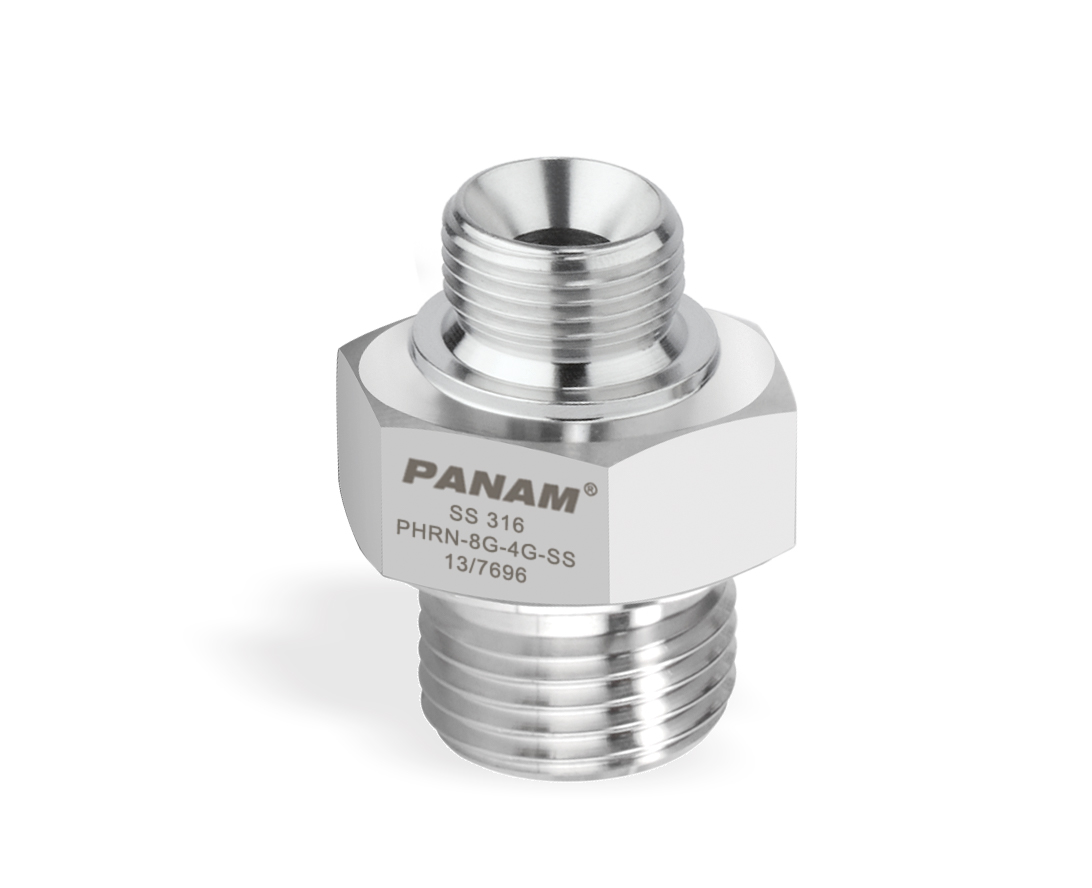

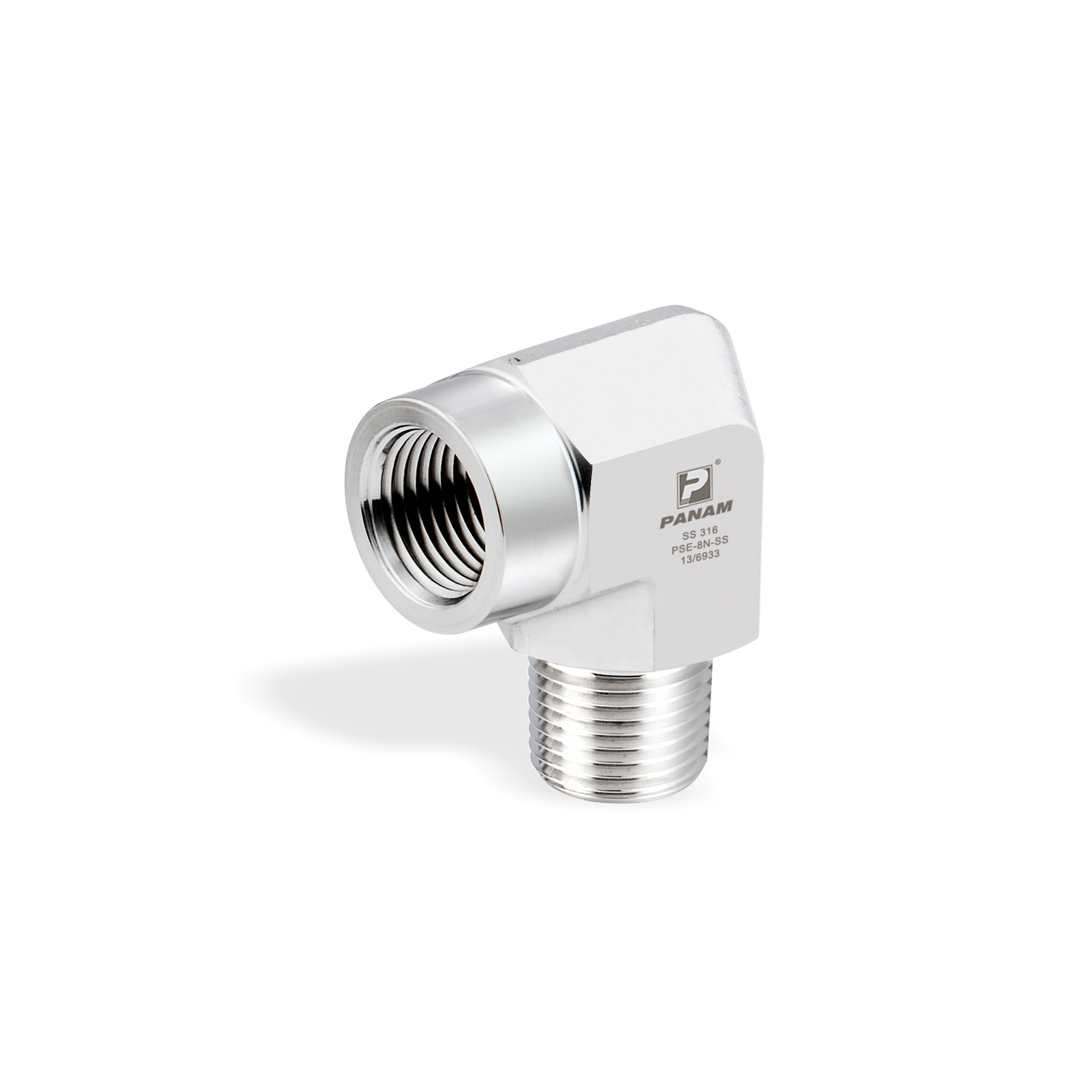

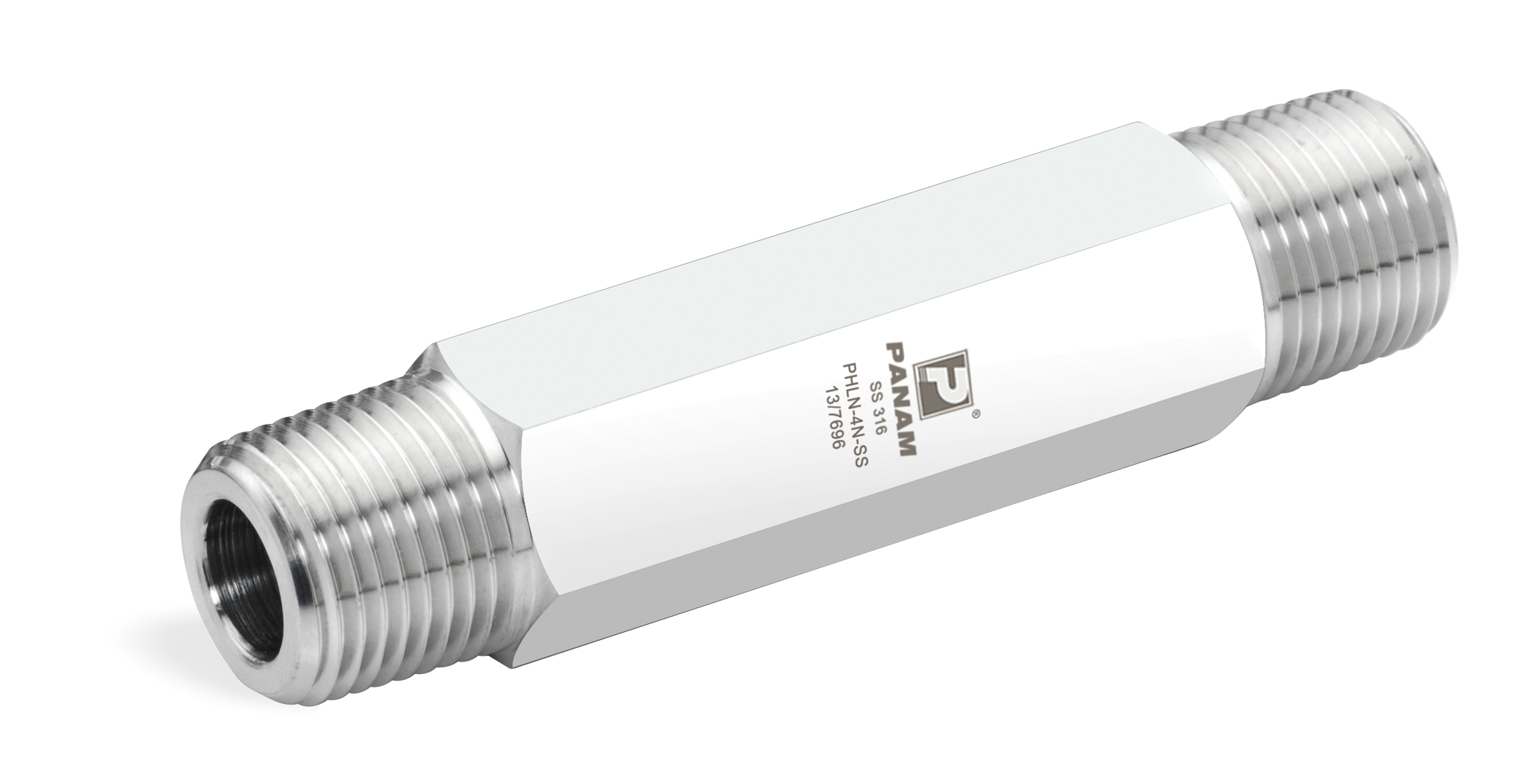

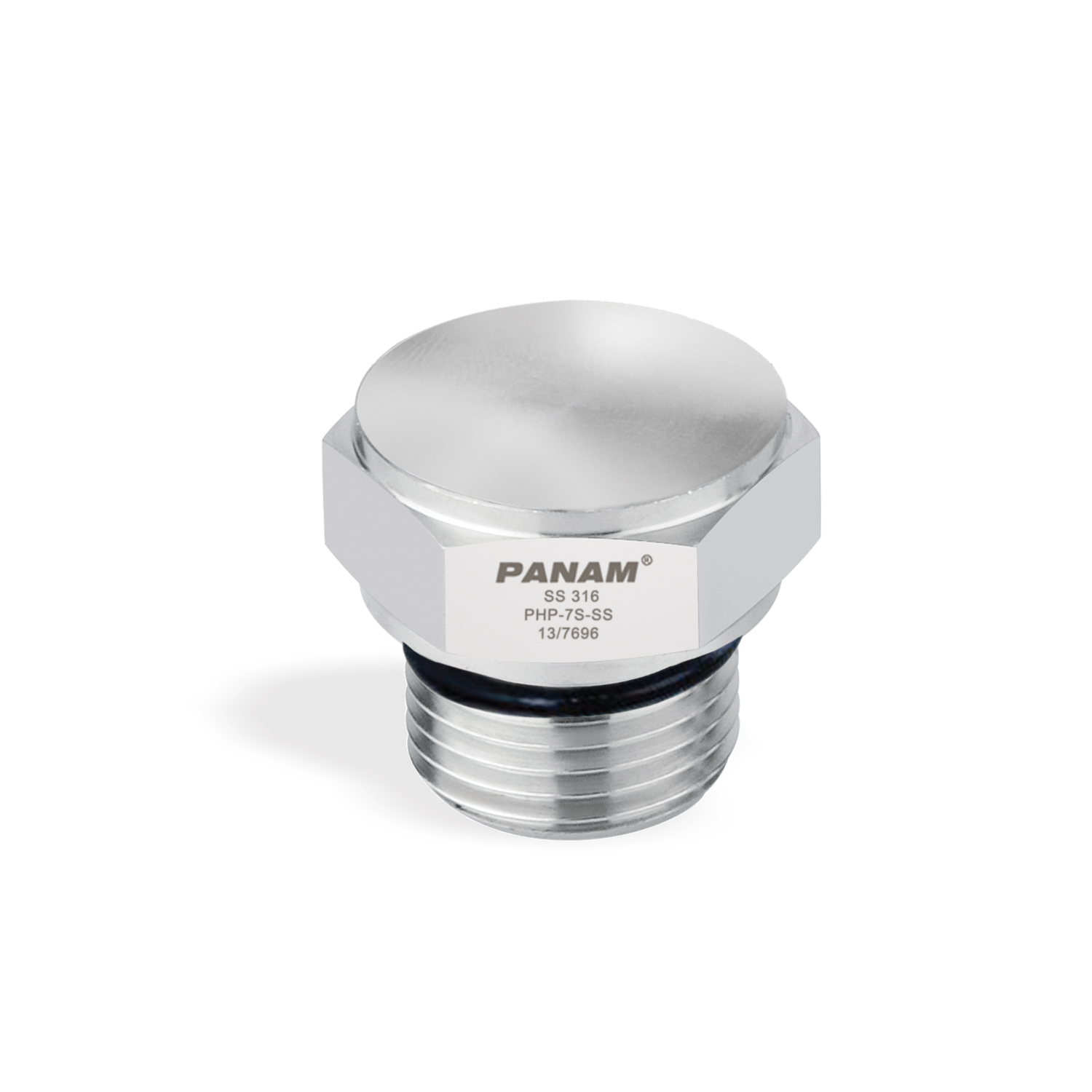

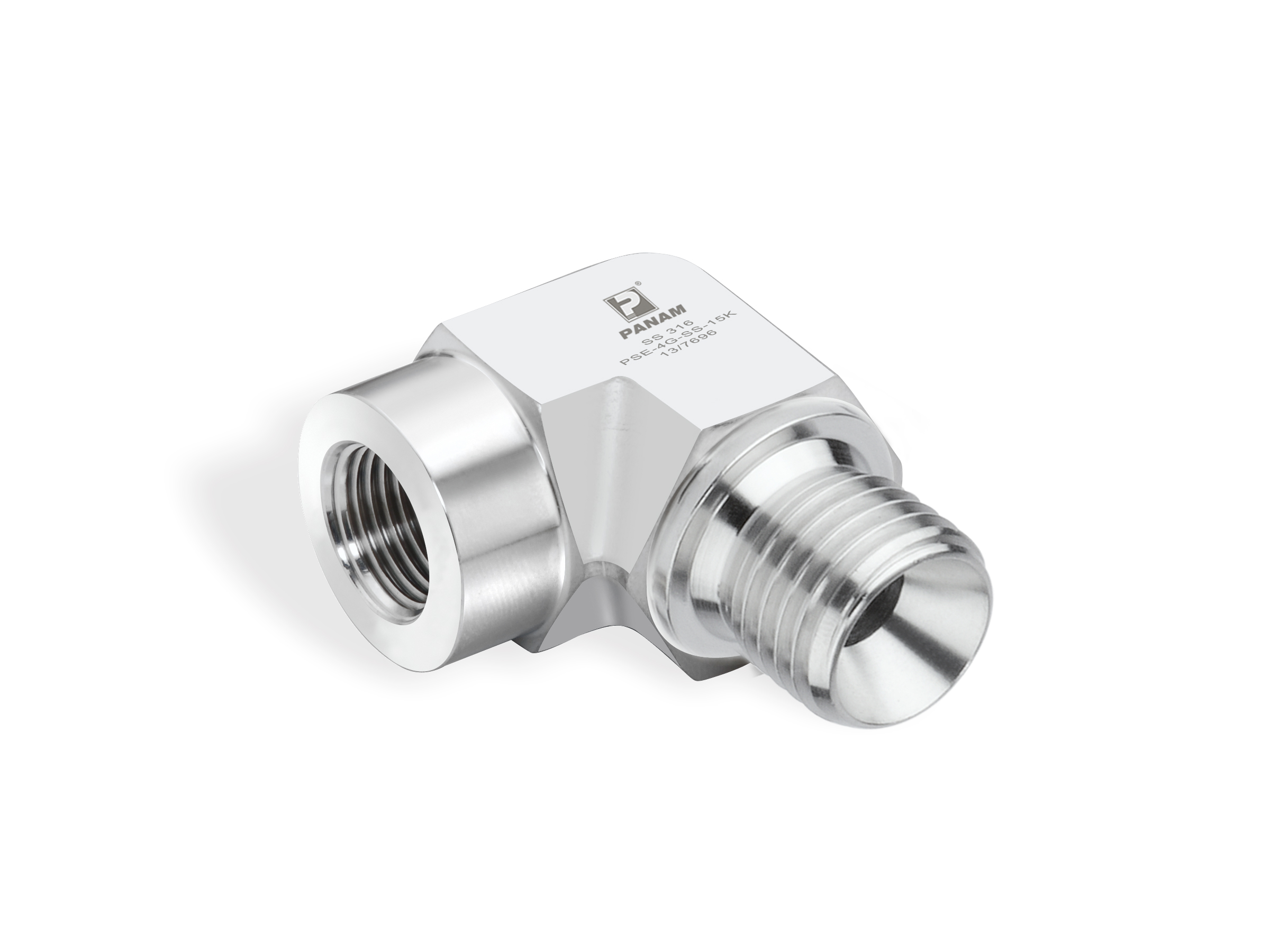

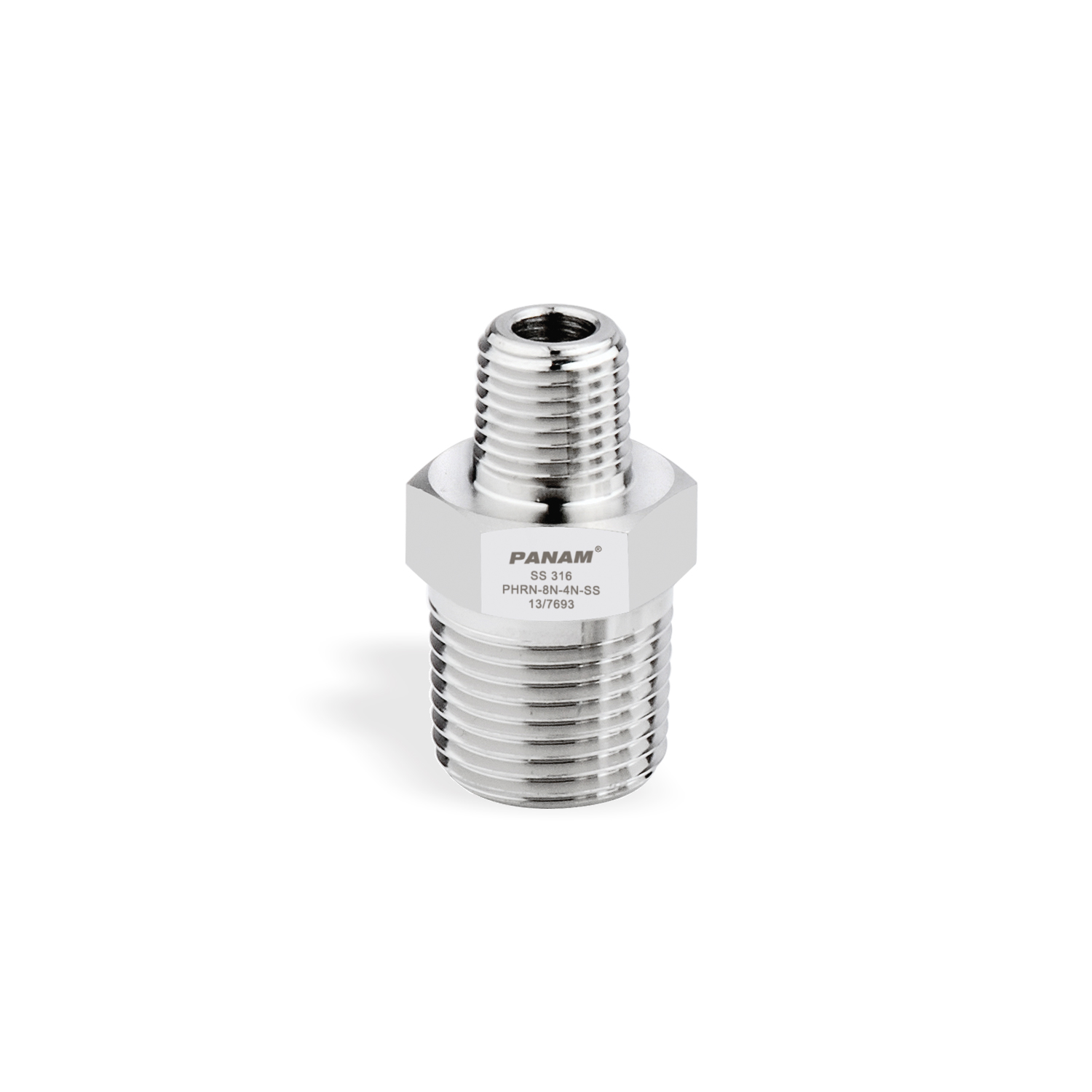

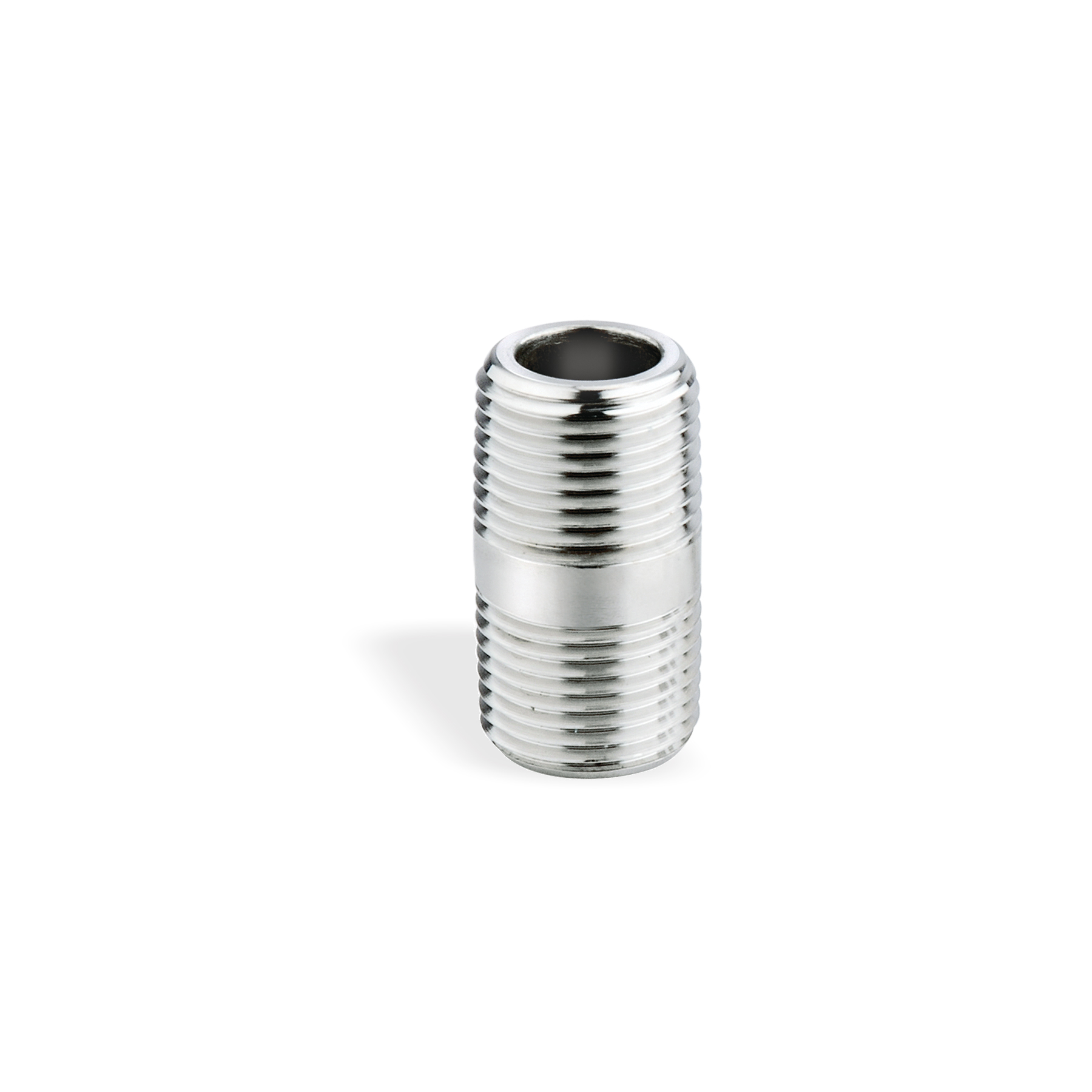

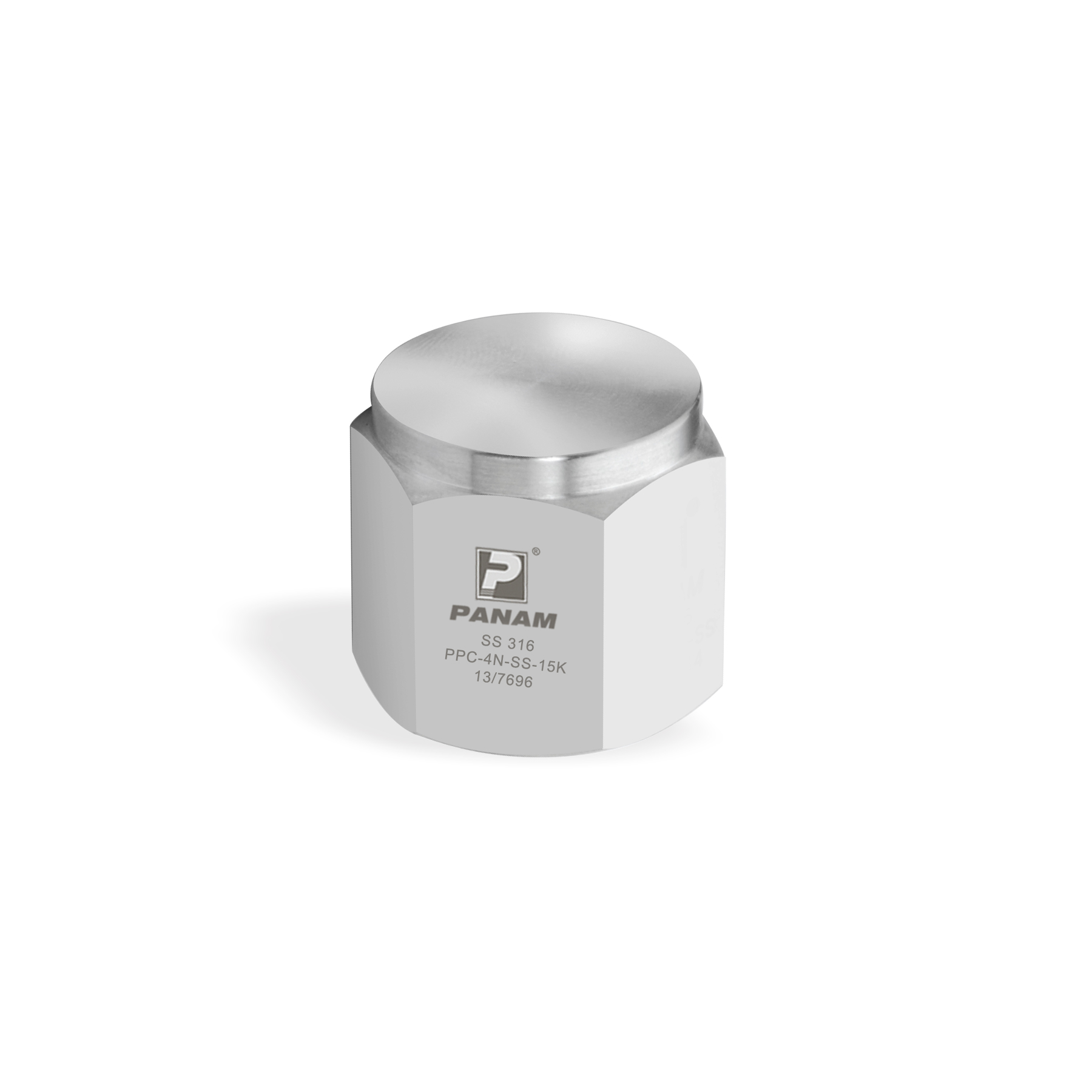

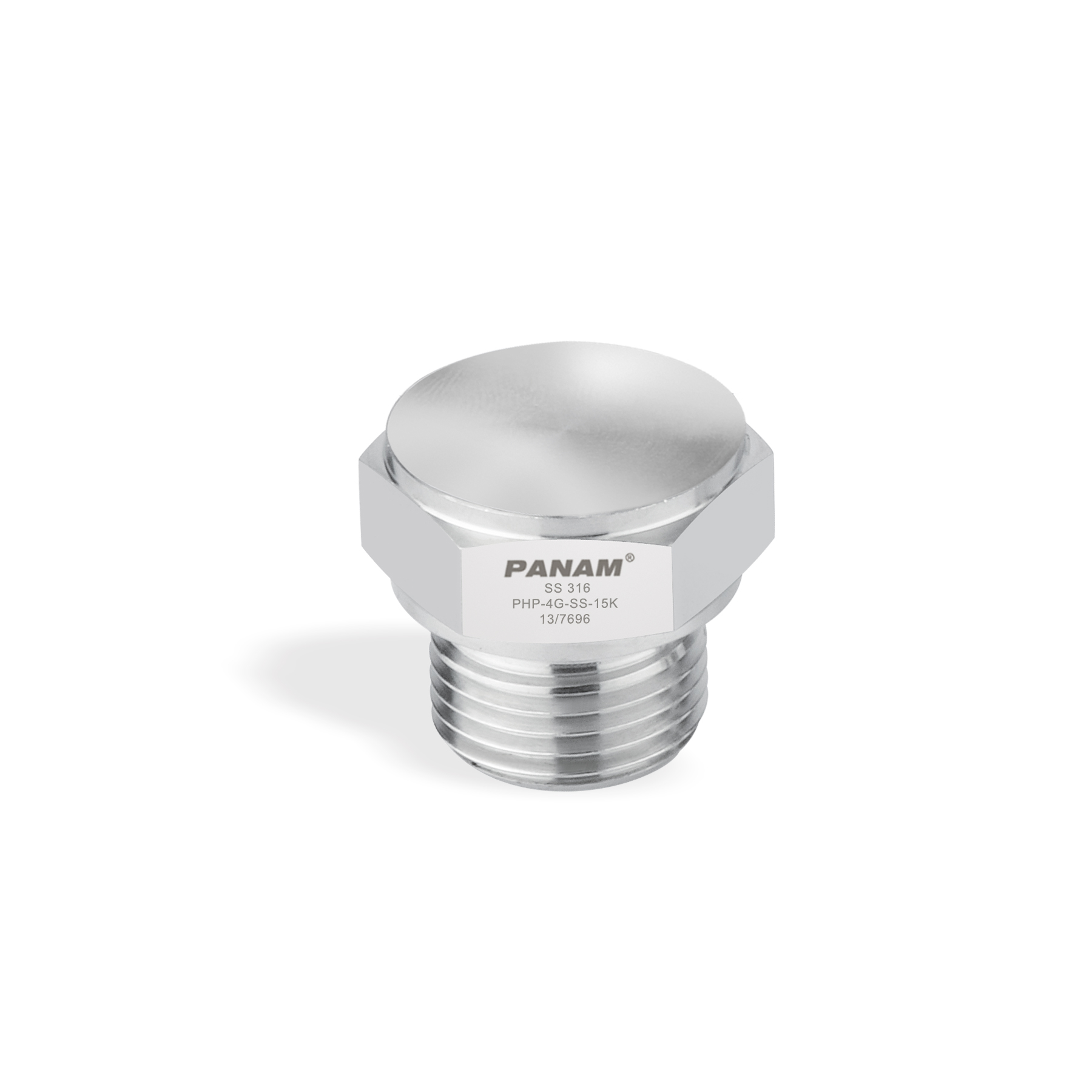

• Los accesorios para tuberías PANAM están disponibles en acero inoxidable 316, dúplex, superdúplex, Inconel, Monel y Hastelloy.
• Variedad de conexiones: NPT macho y hembra, BSPP, BSPT y soldables.
• Presión máxima de trabajo: hasta 10,000 psig (689 bar).
• Tamaños de 1/8″ a 2″.
• Certificación NACE disponible a solicitud.
• Trazabilidad según el código de colada.

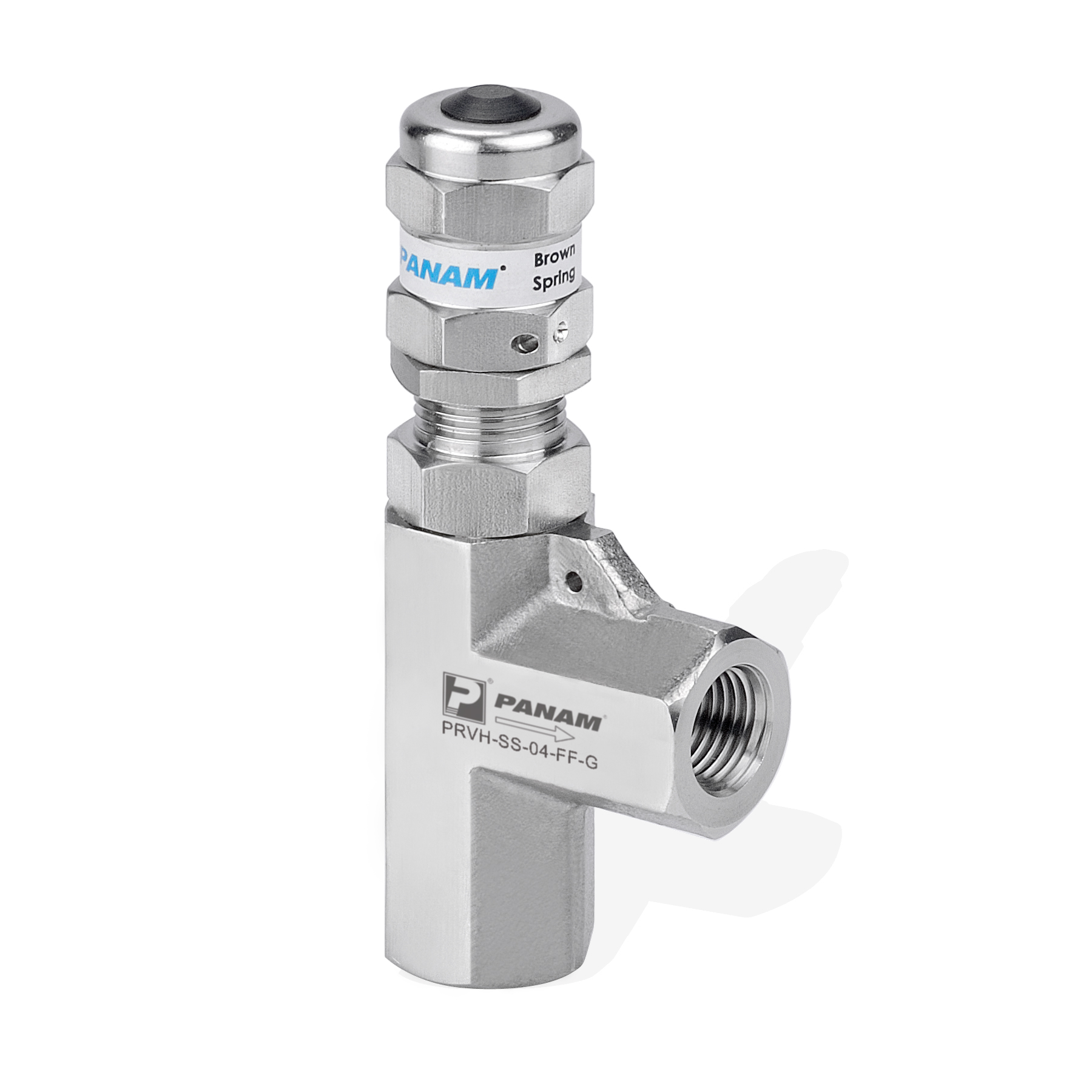

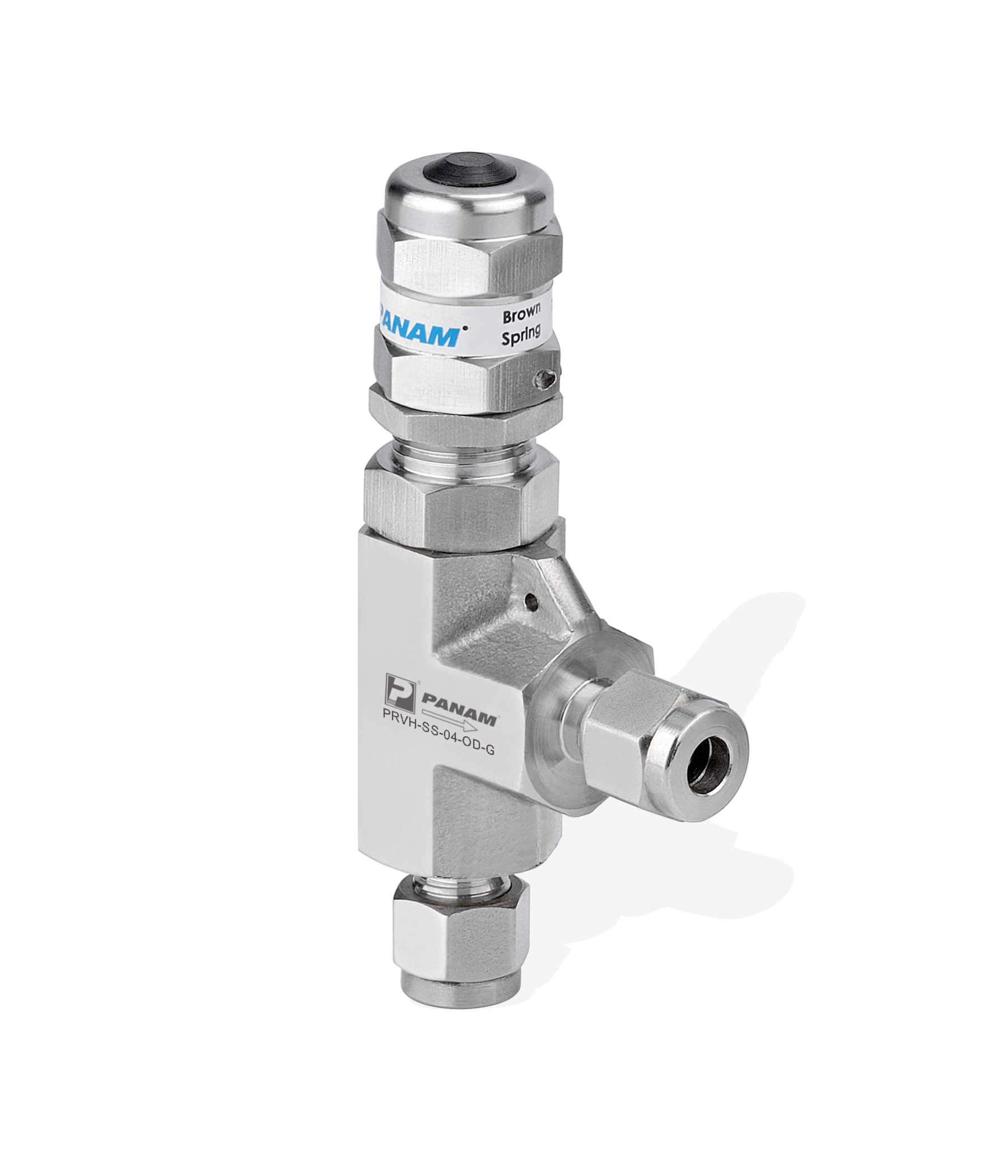

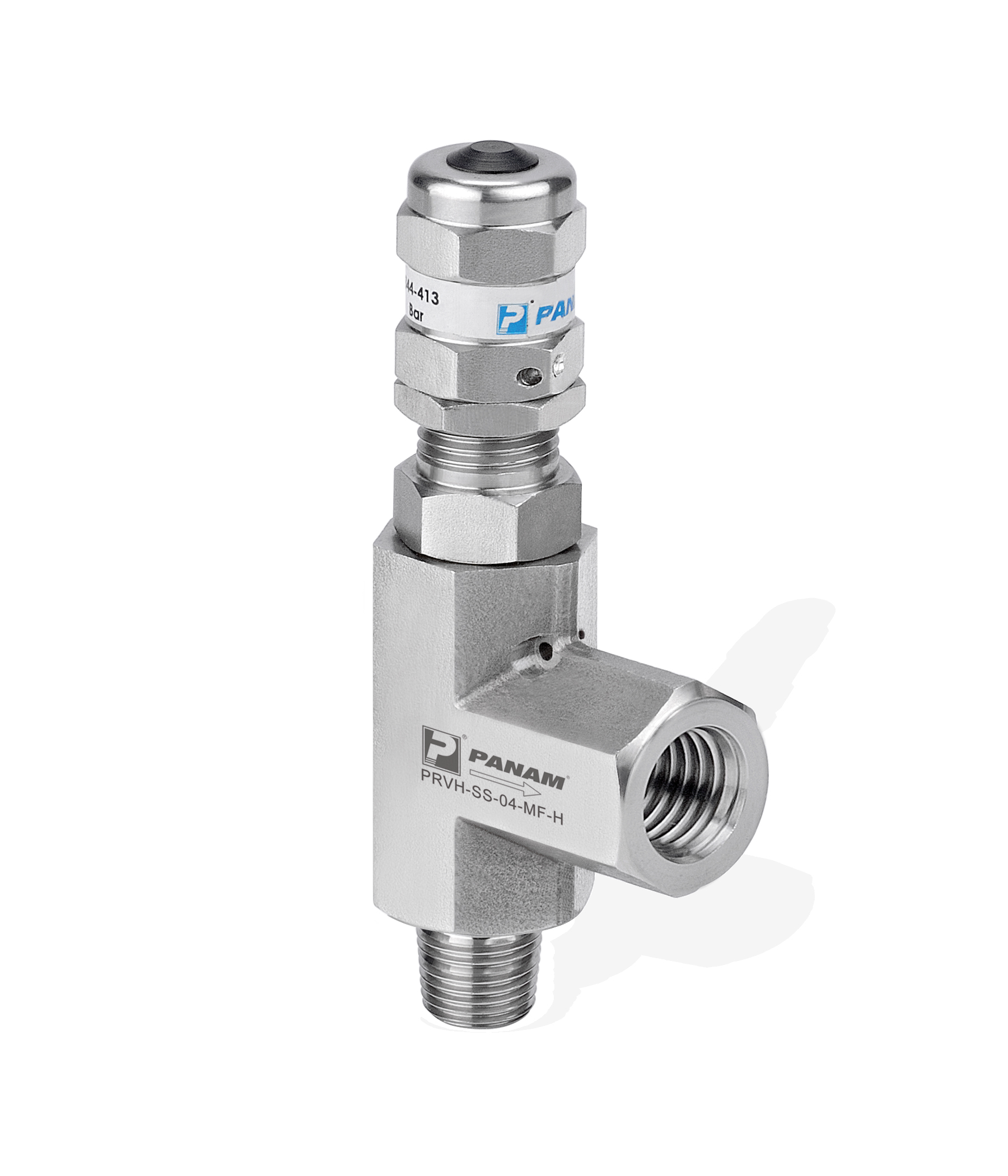

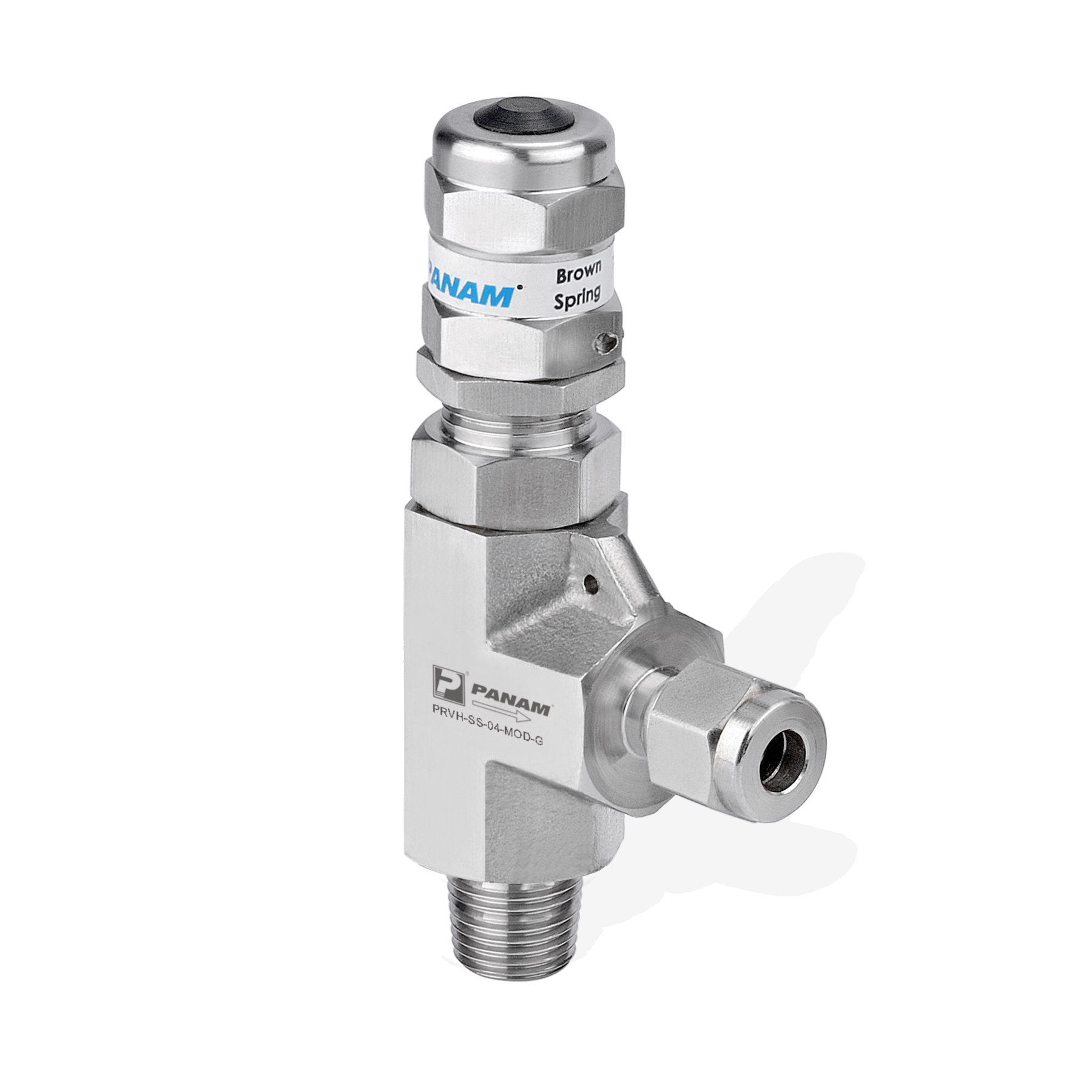

• Las válvulas de alivio están disponibles en acero inoxidable 316, dúplex, Monel y Hastelloy.
• Variedad de conexiones finales: NPT macho y hembra, BSPP, BSPT y conexión para tubing PANAM.
• Presión máxima de trabajo de hasta 15 000 psig (1034 bar).
• Tamaños de 1/8″ a 1/2″ y de 6 mm a 12 mm de diámetro exterior.
• Presión de alivio ajustable externamente.
• El alambre de seguridad asegura un ajuste de presión determinado.
• Certificación NACE disponible a solicitud.
• Trazabilidad del código de colada.

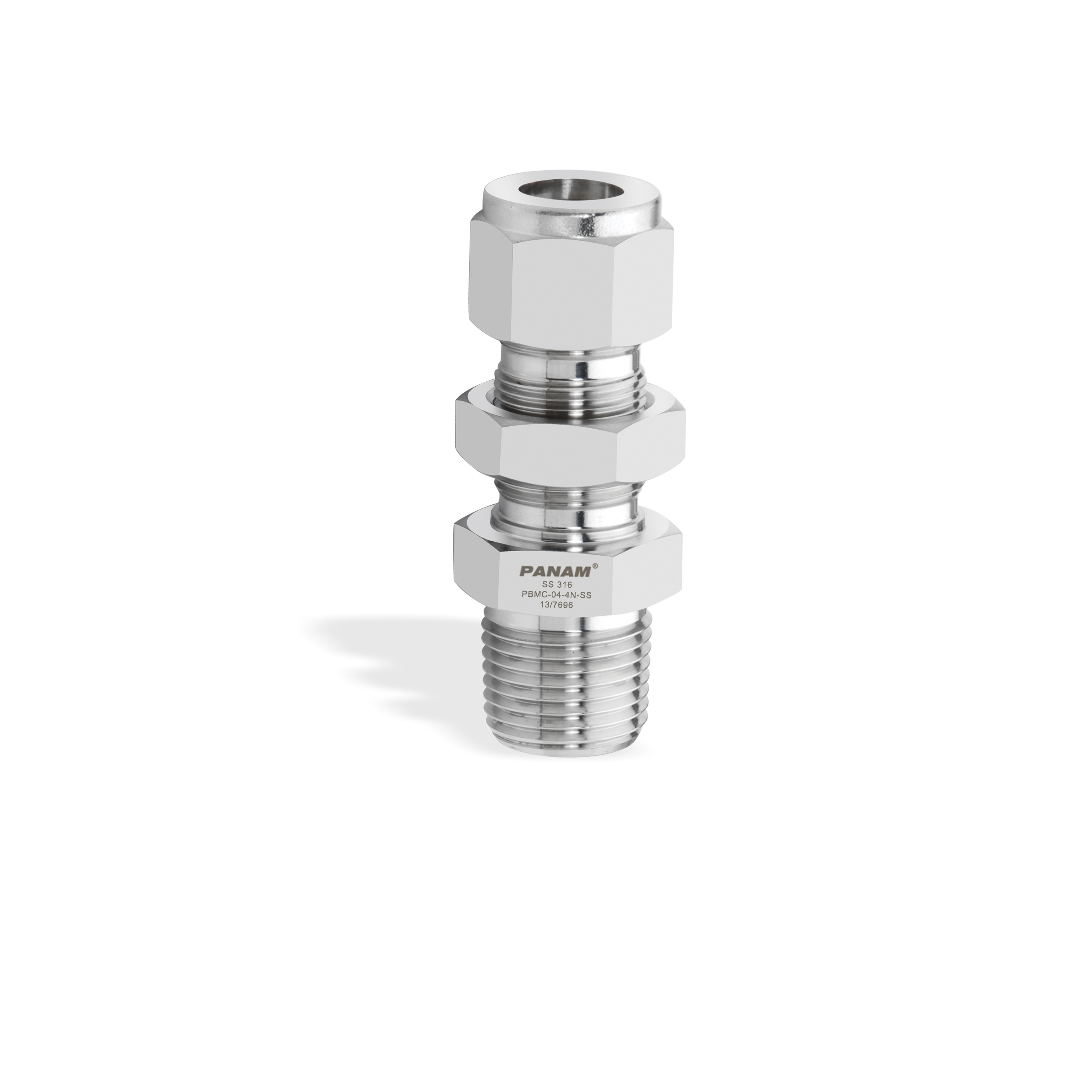

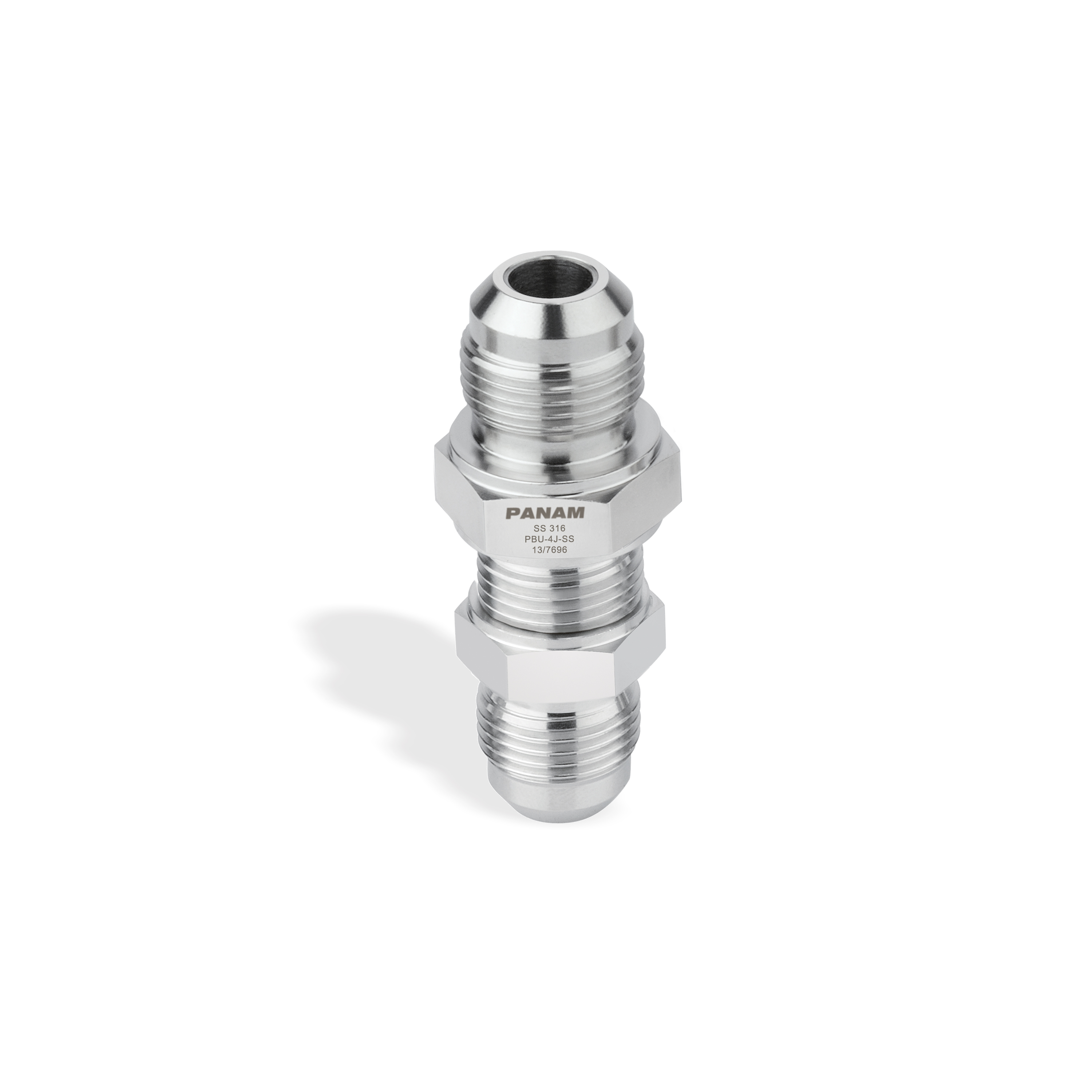

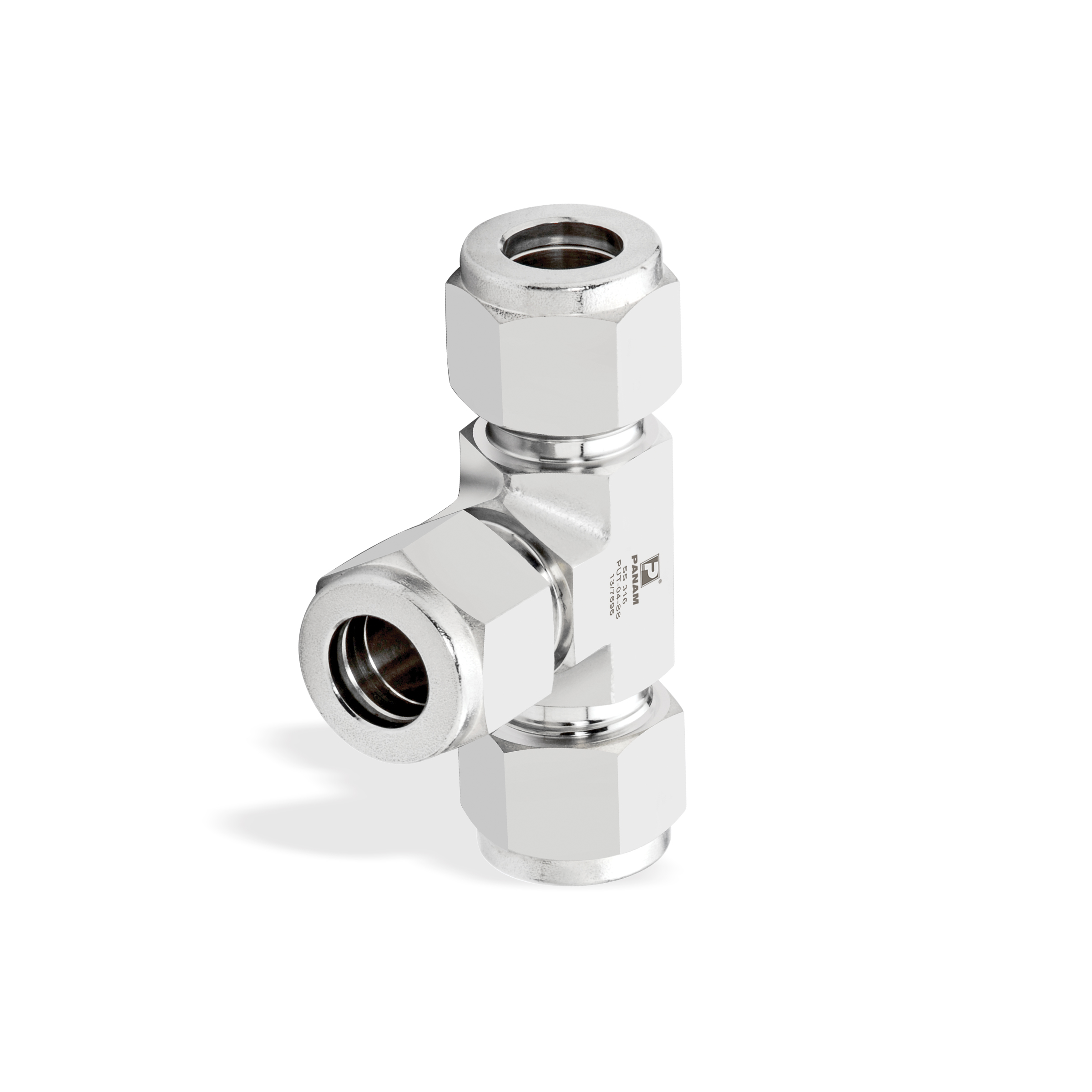

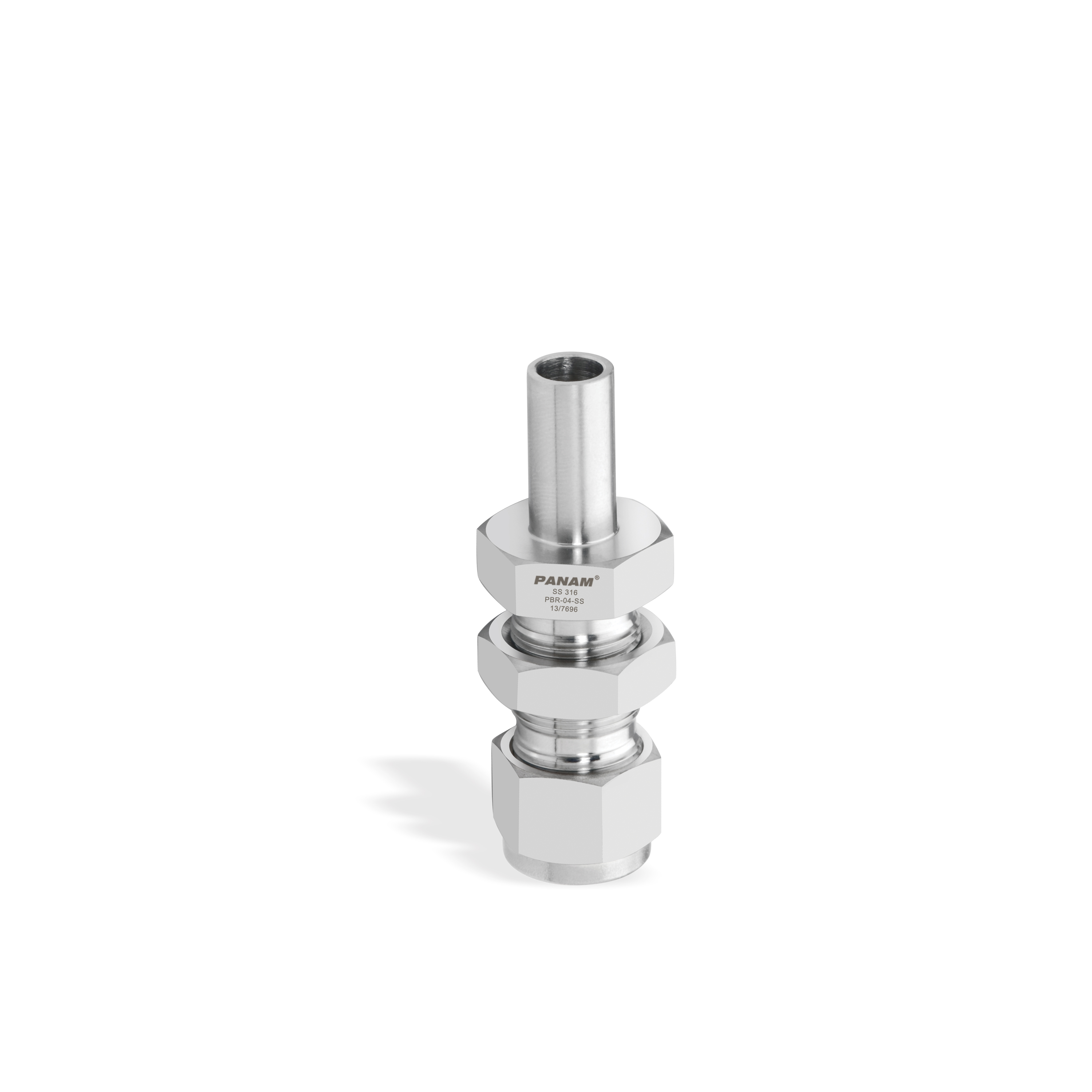

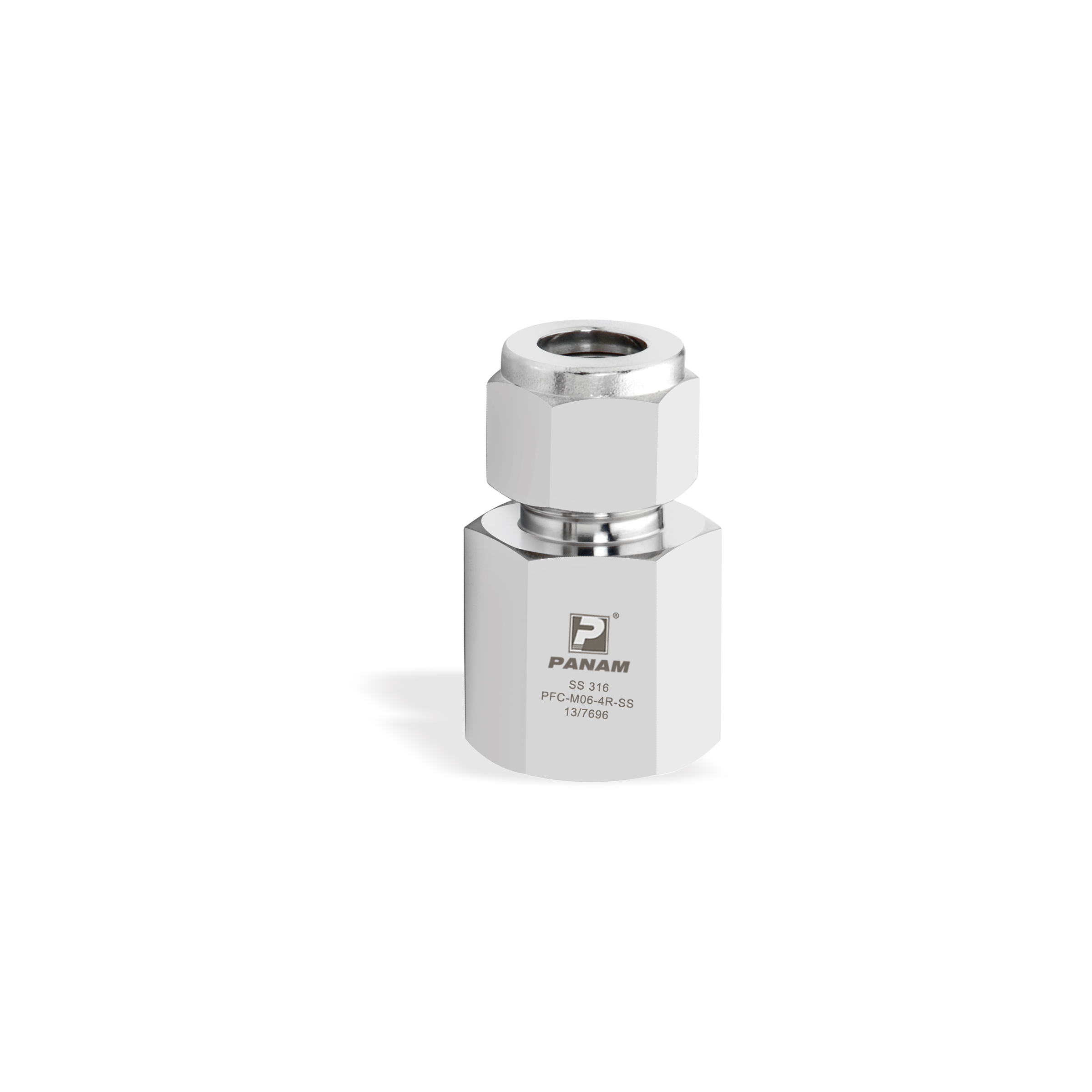

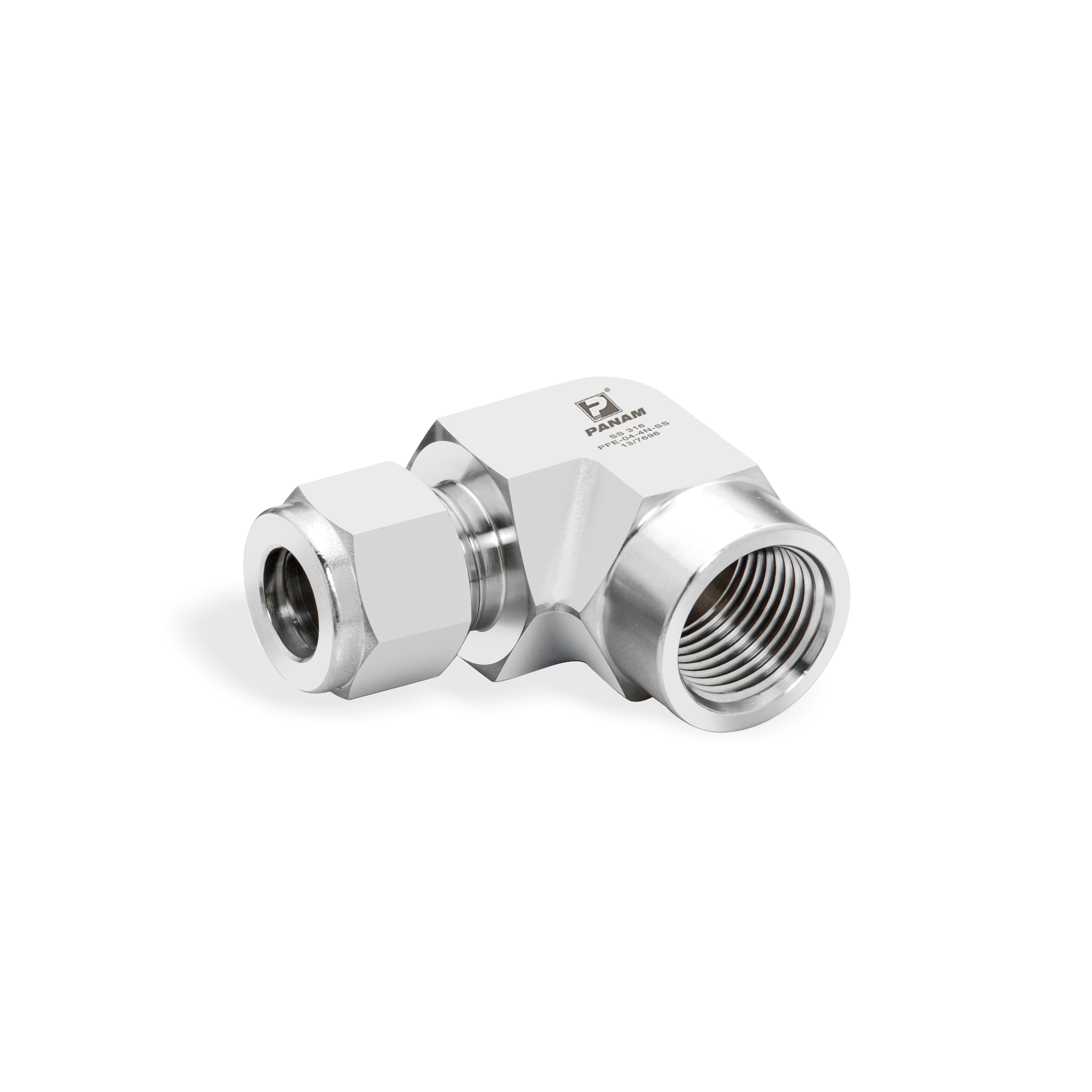

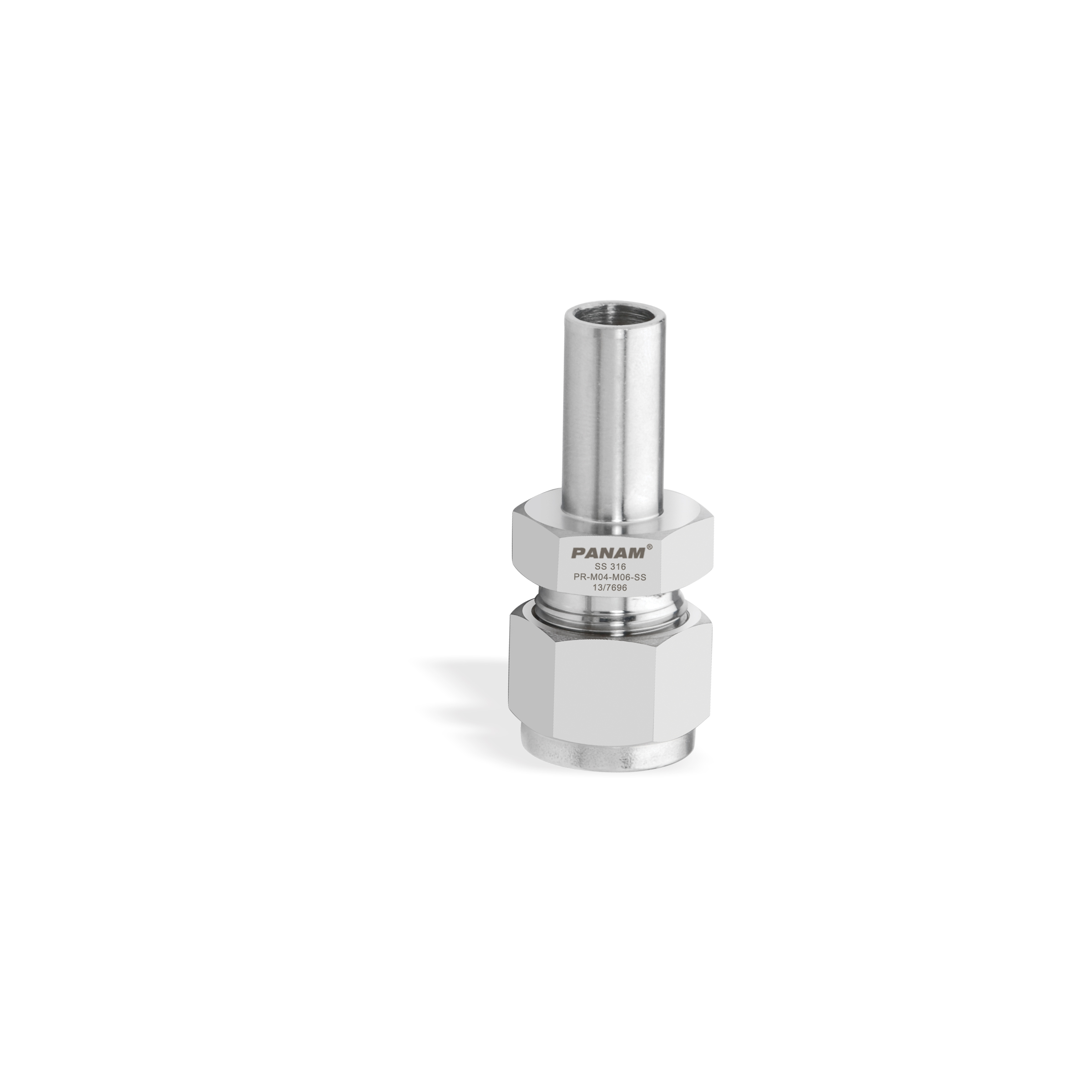

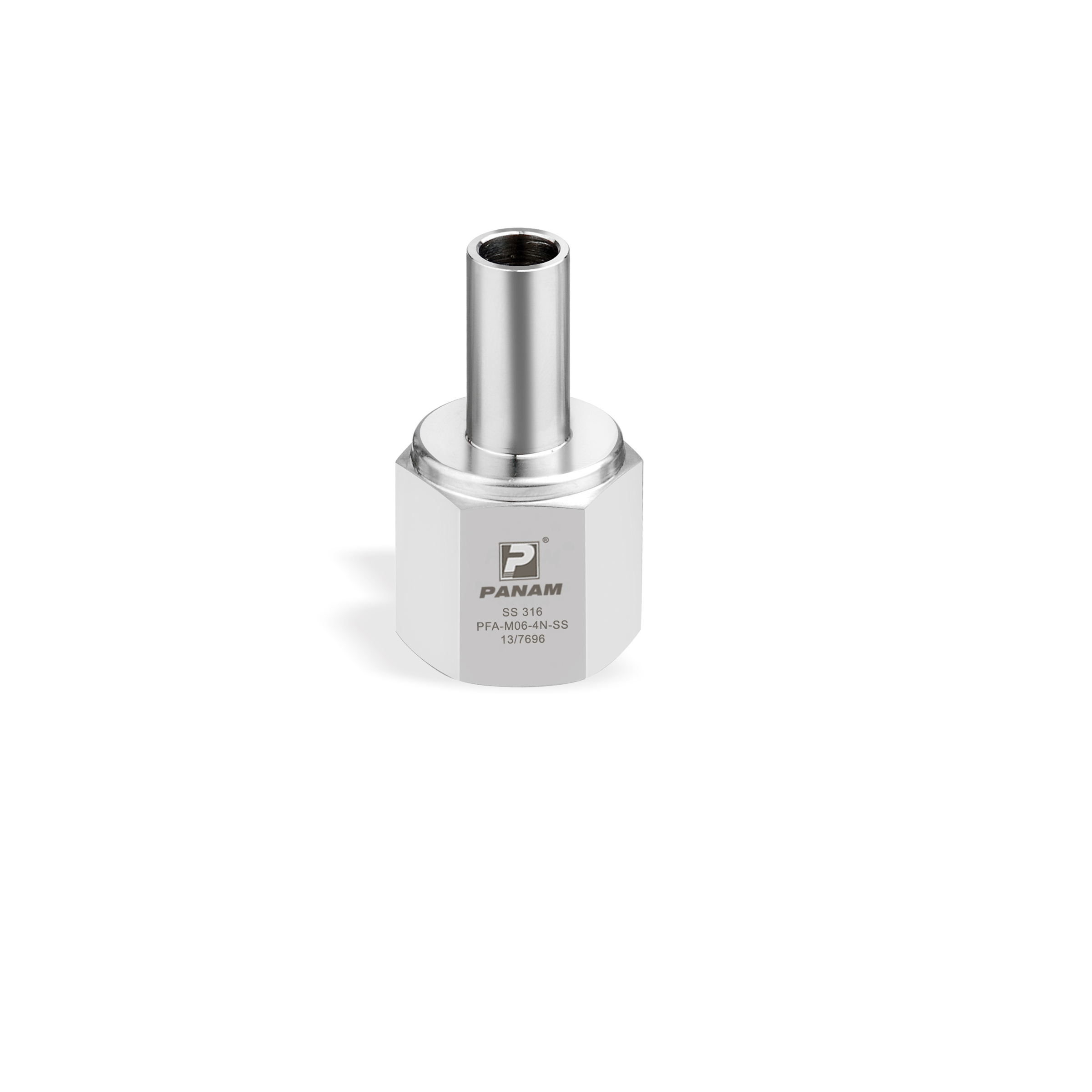

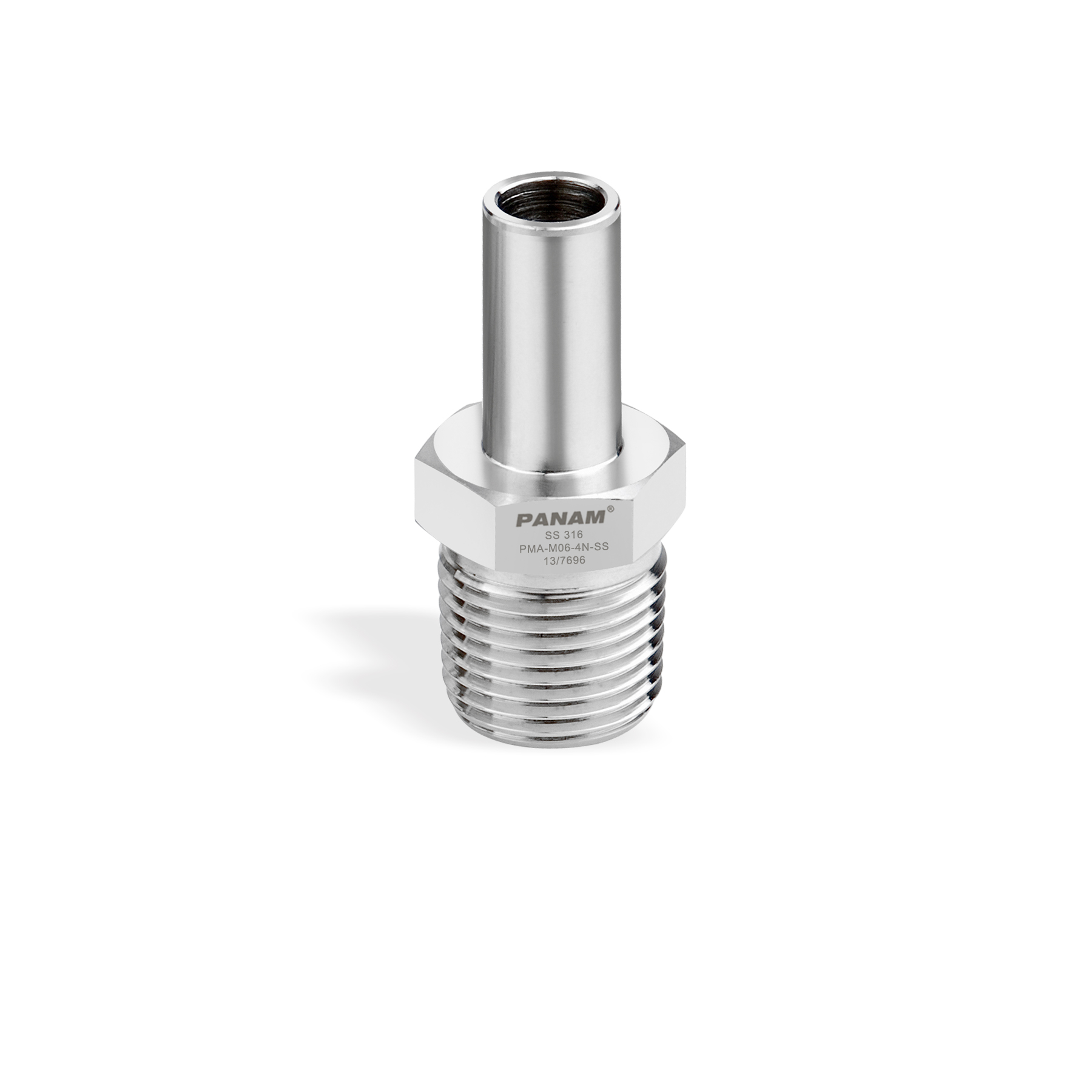

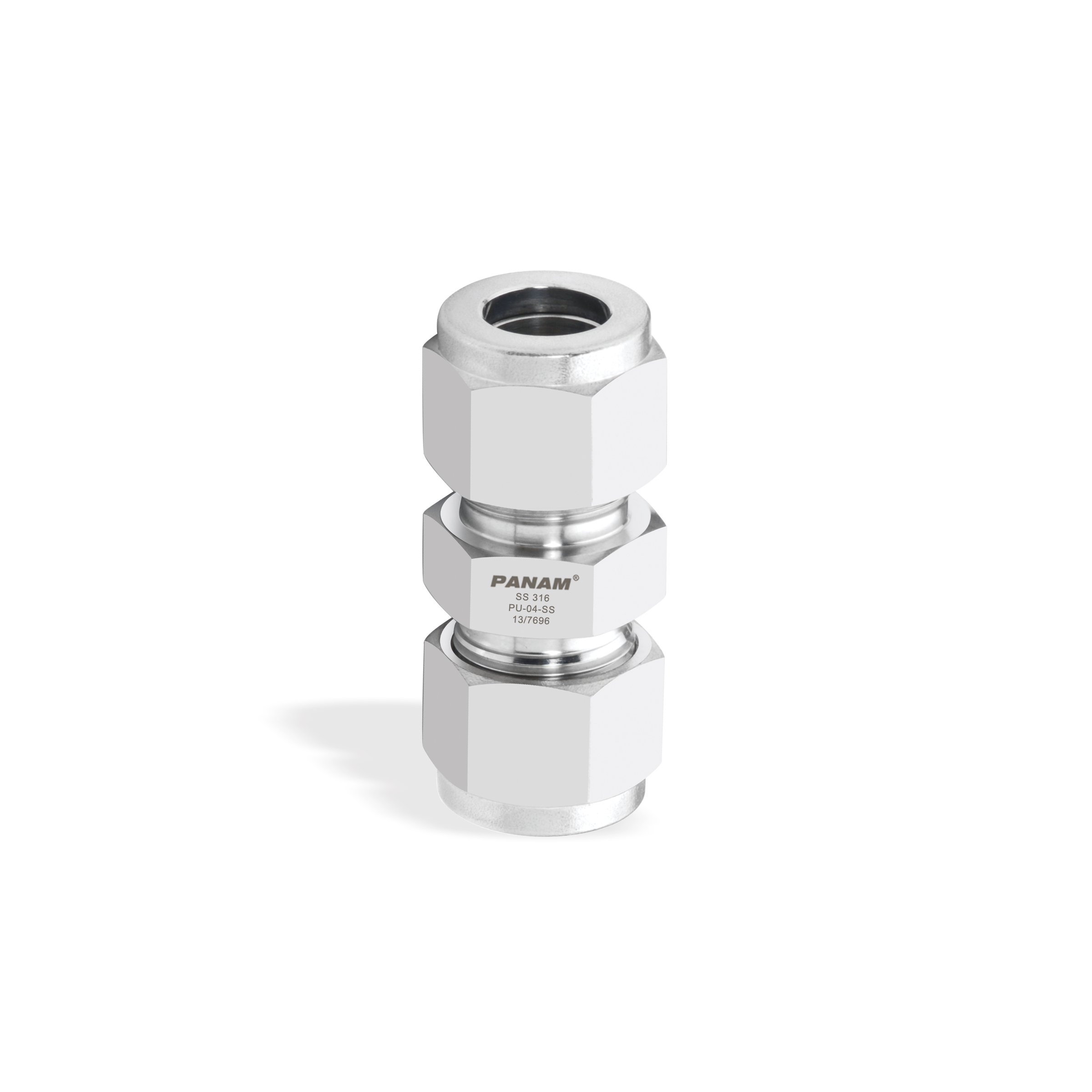

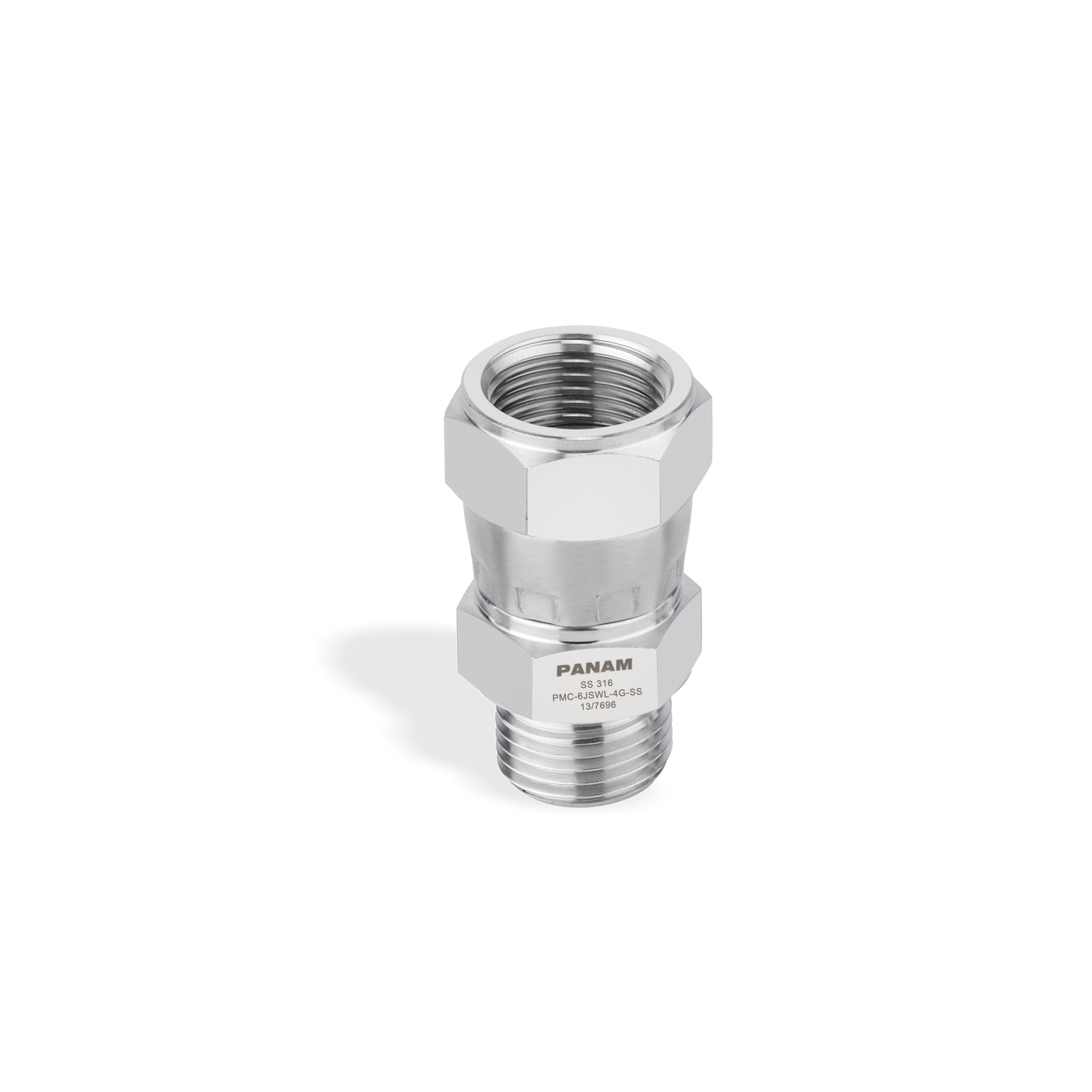

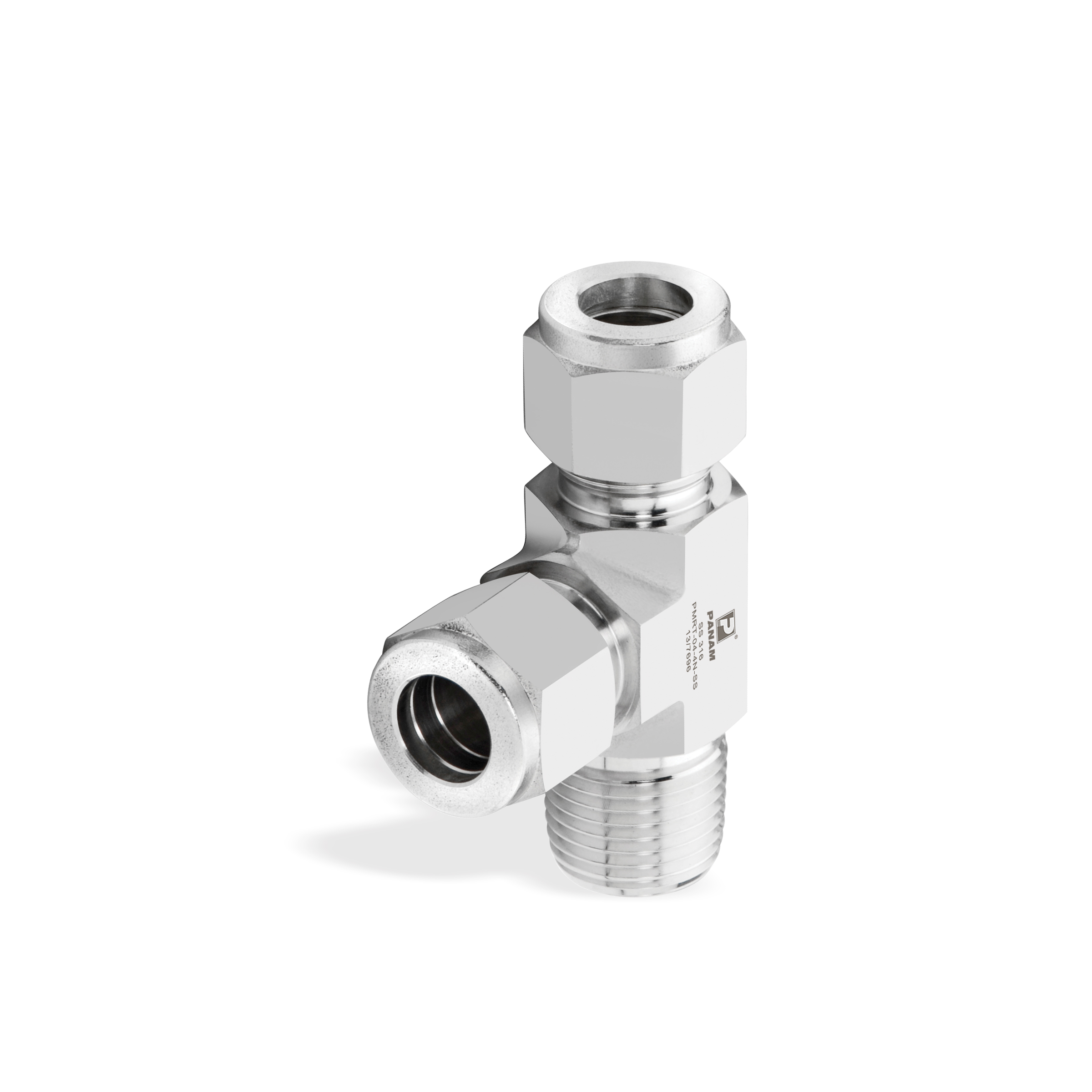

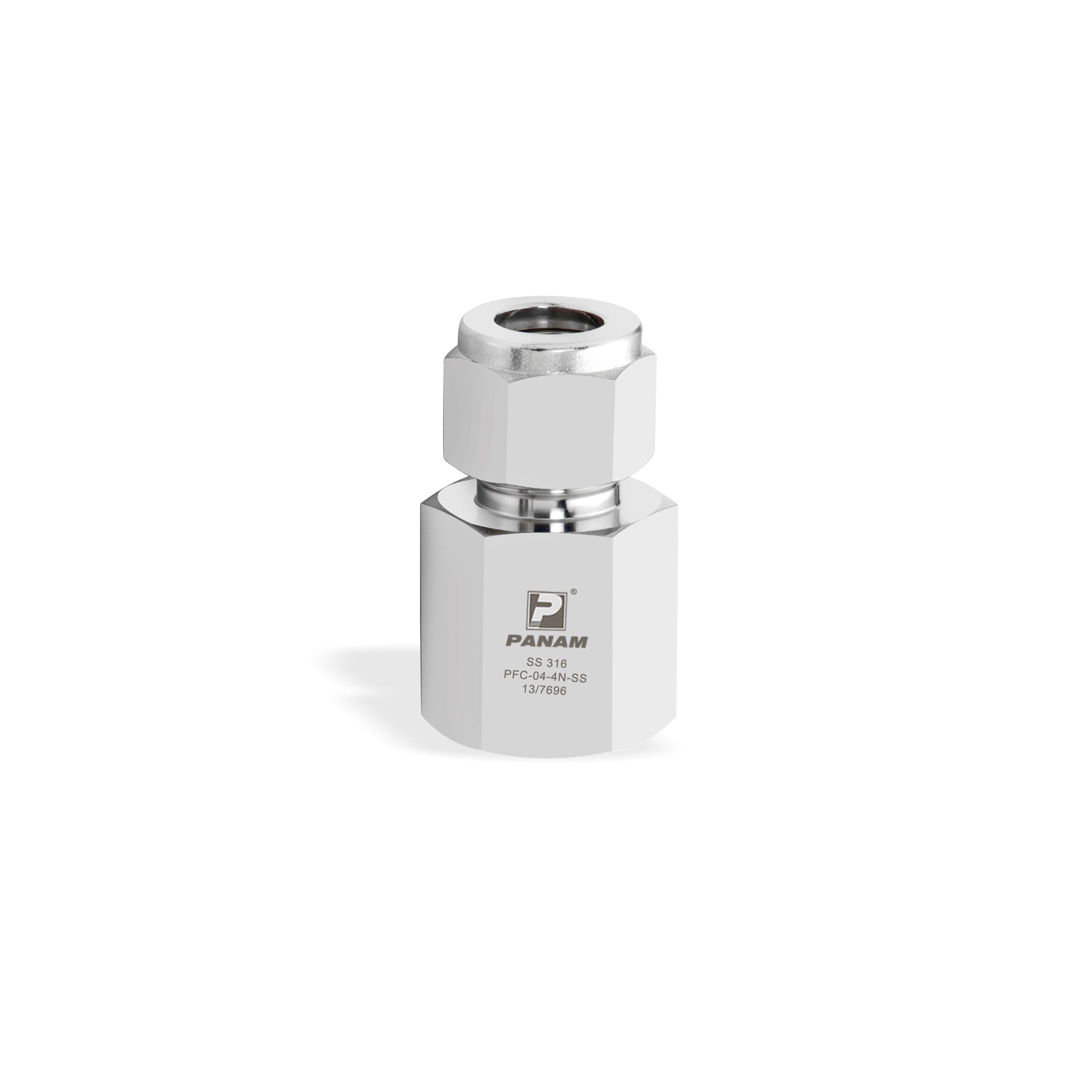

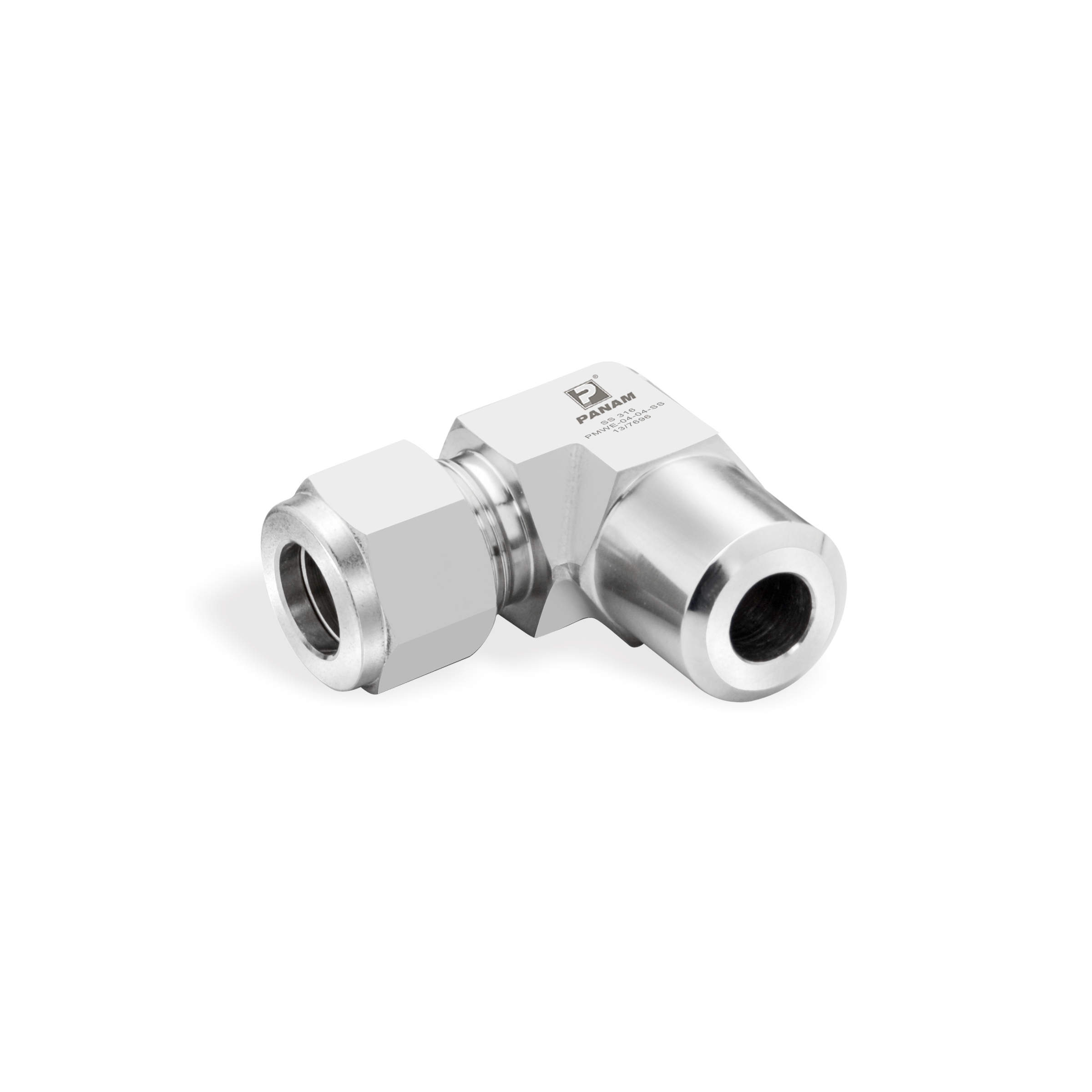

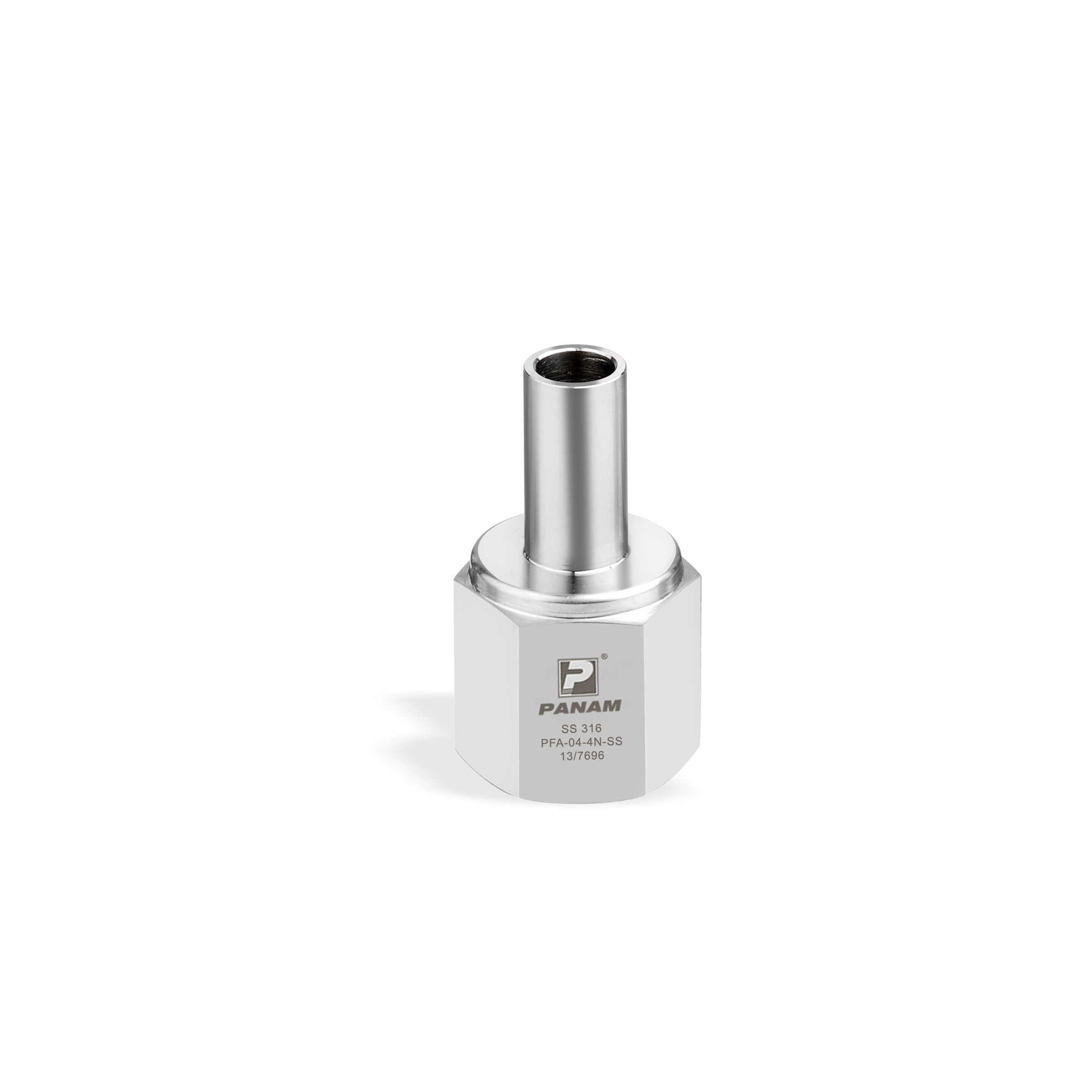

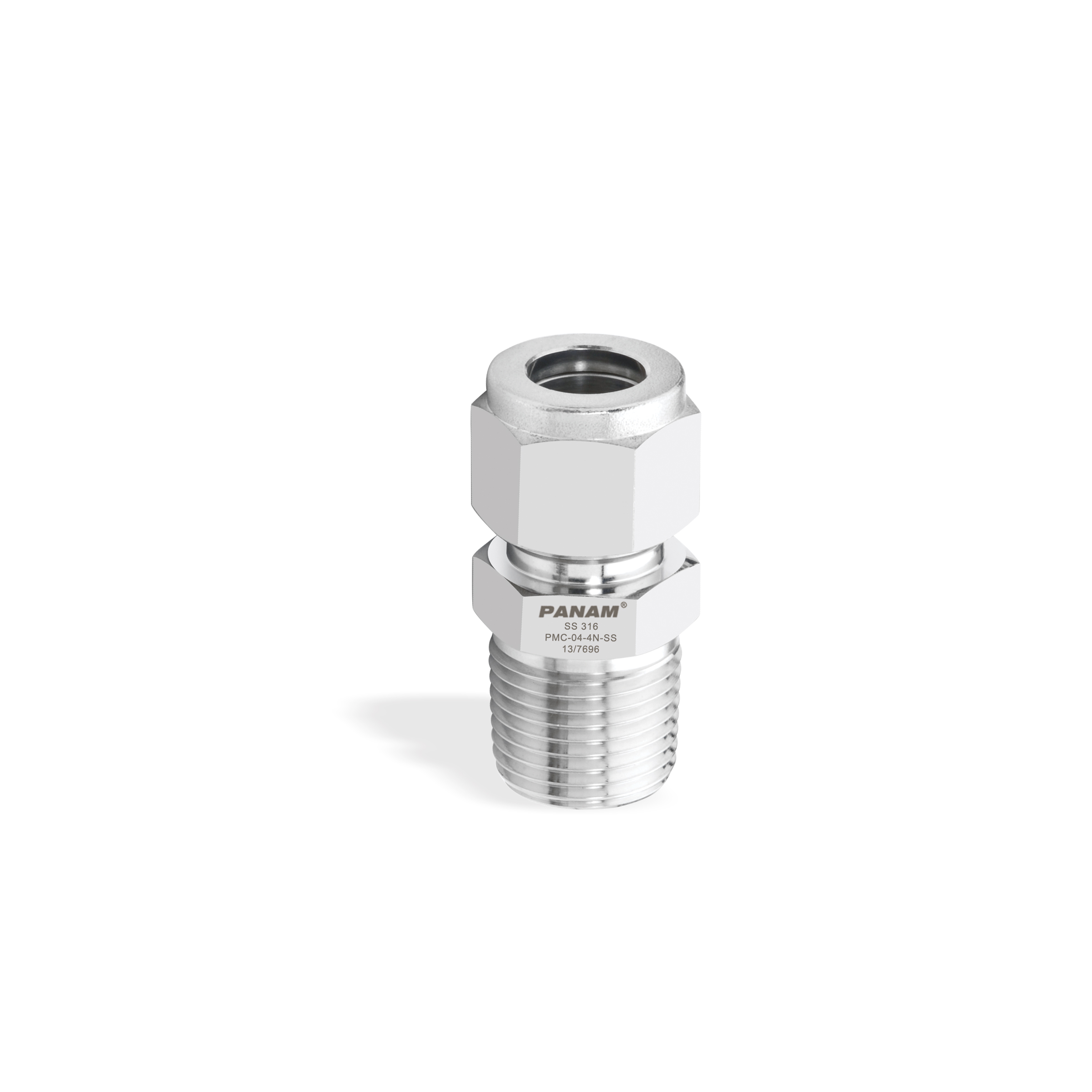

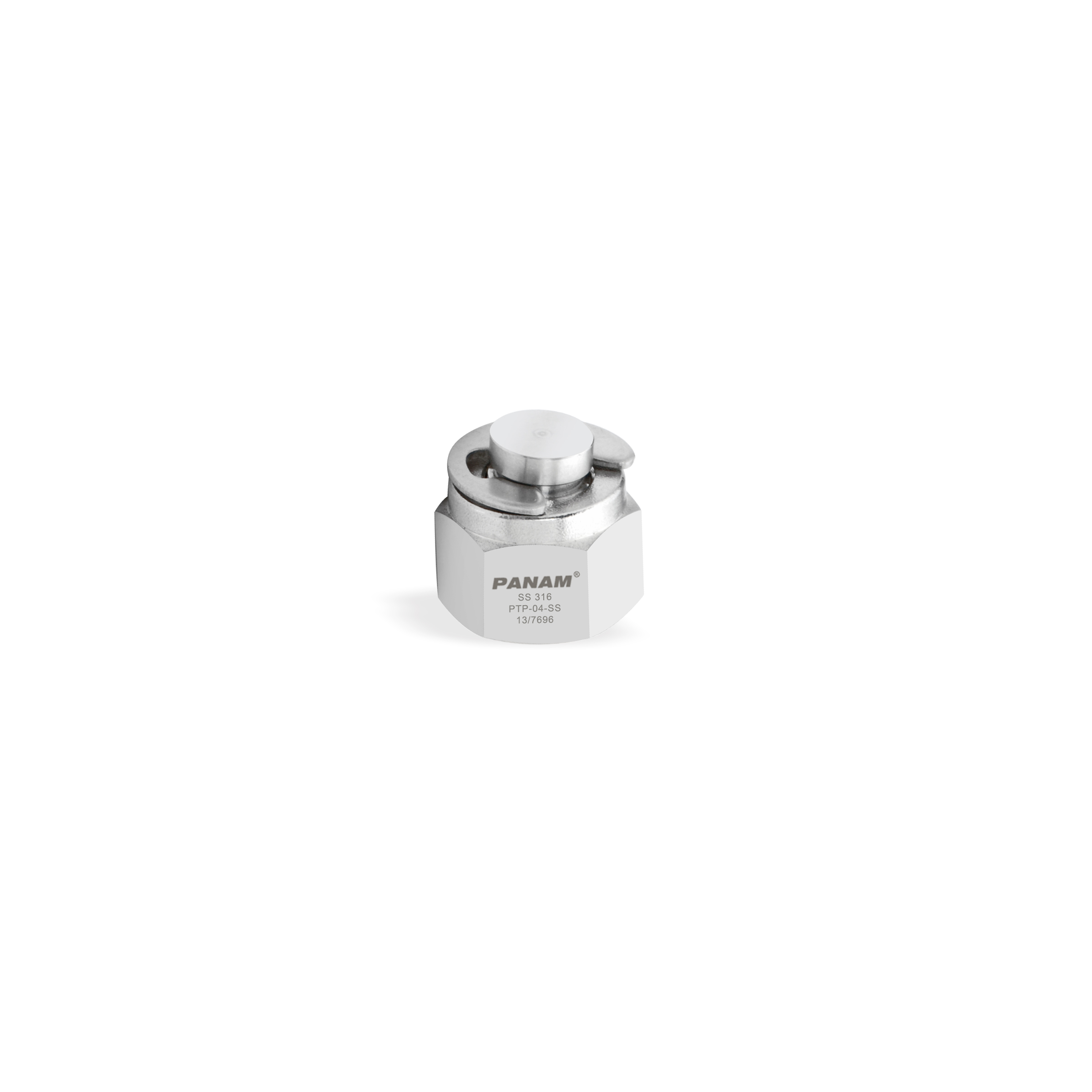

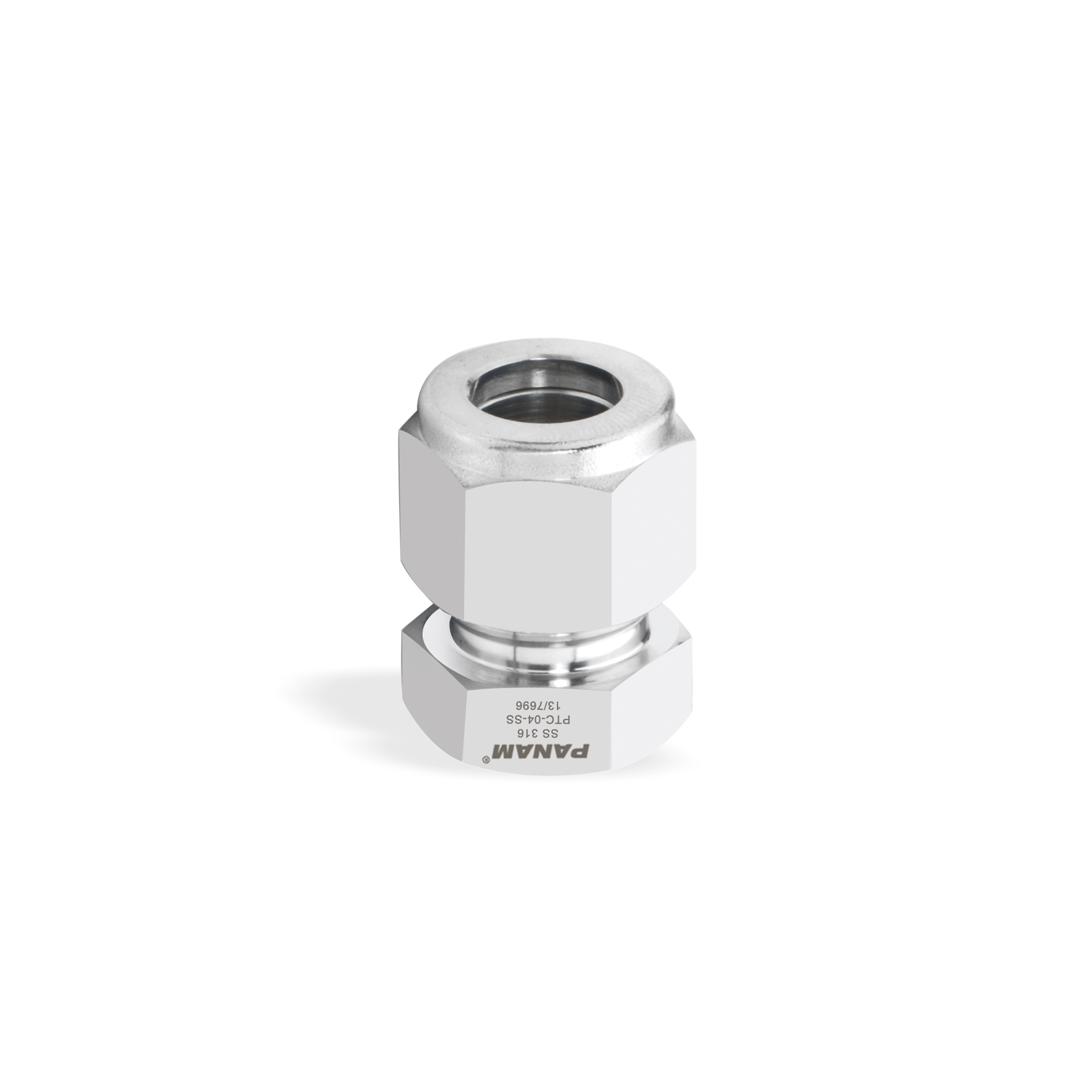

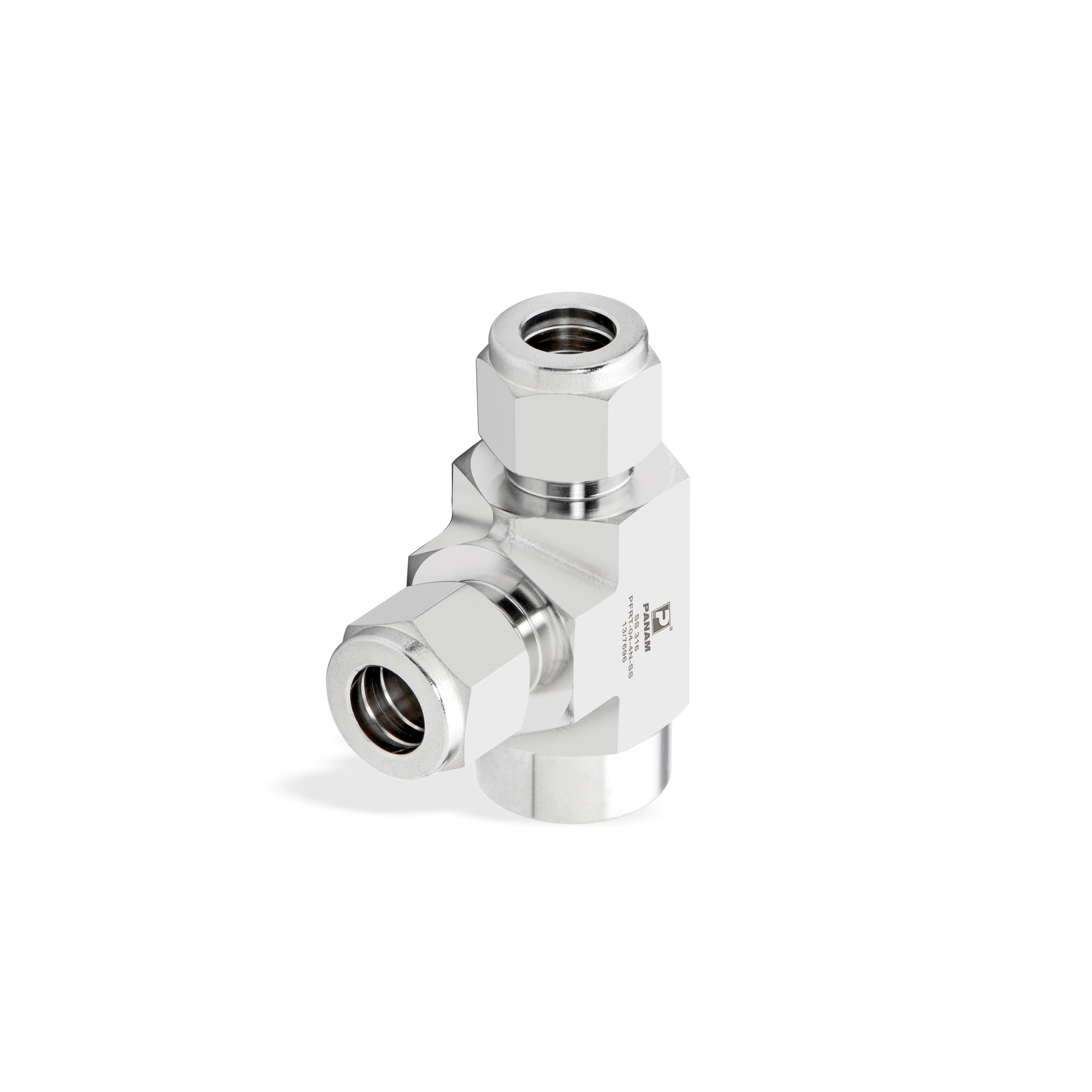

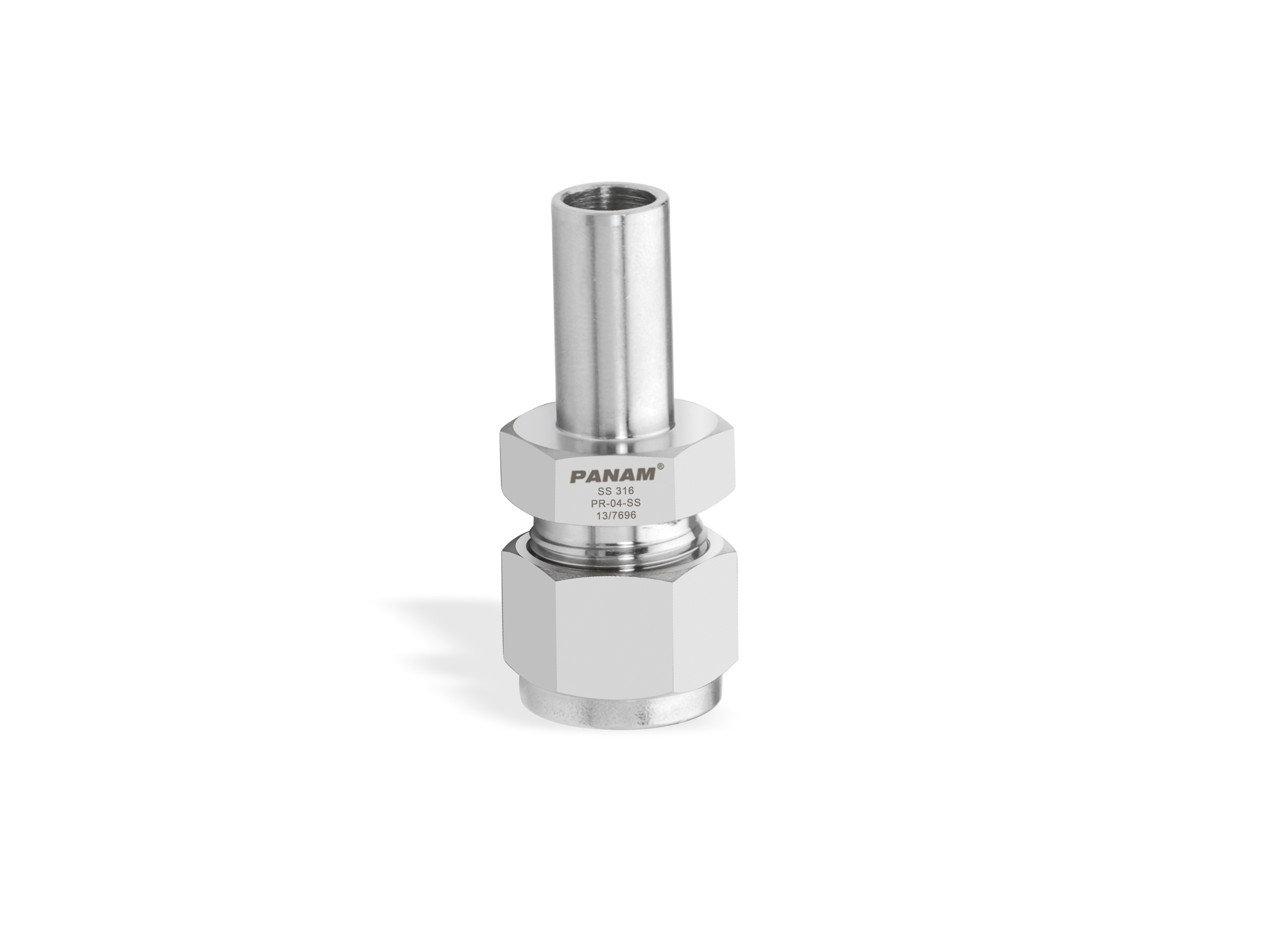

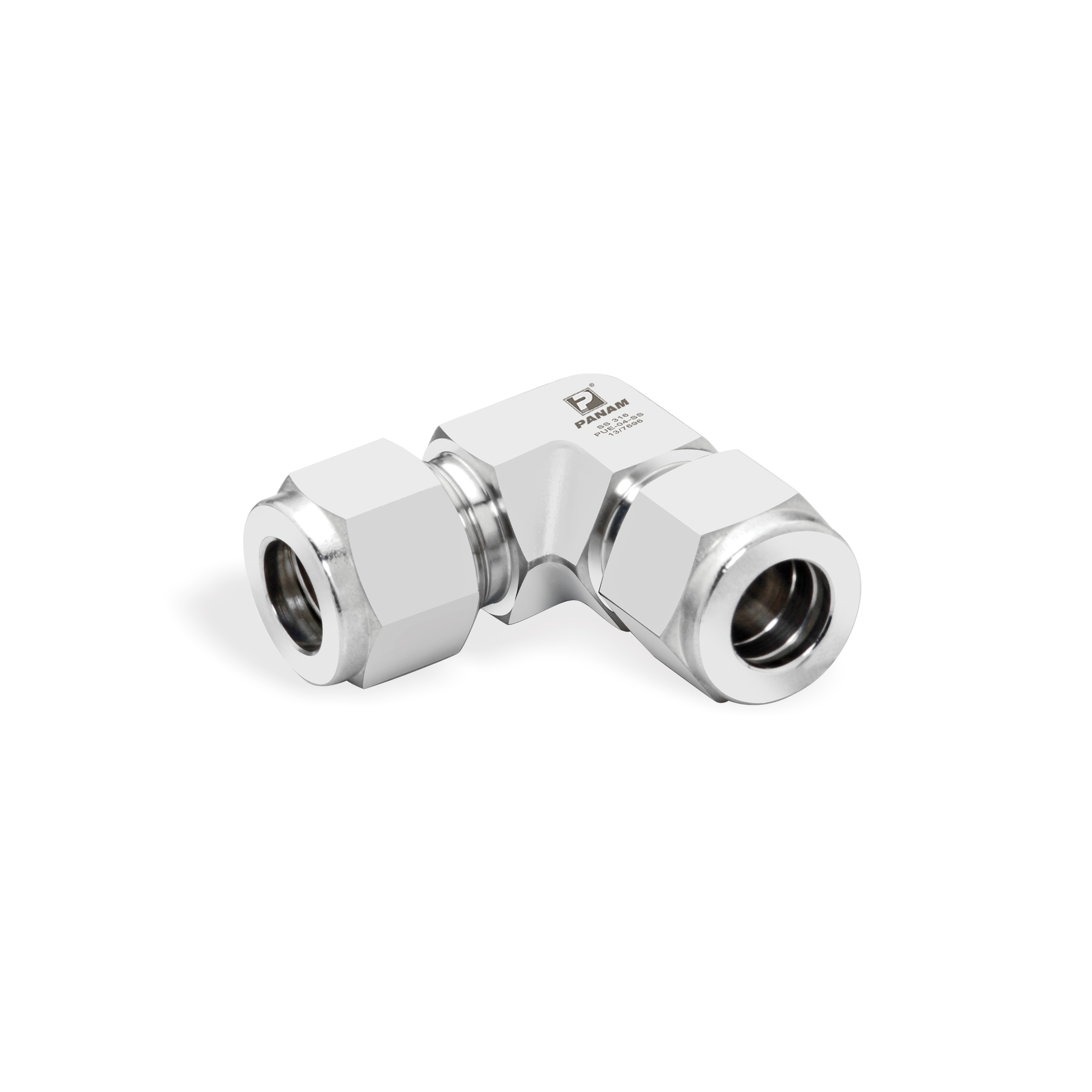

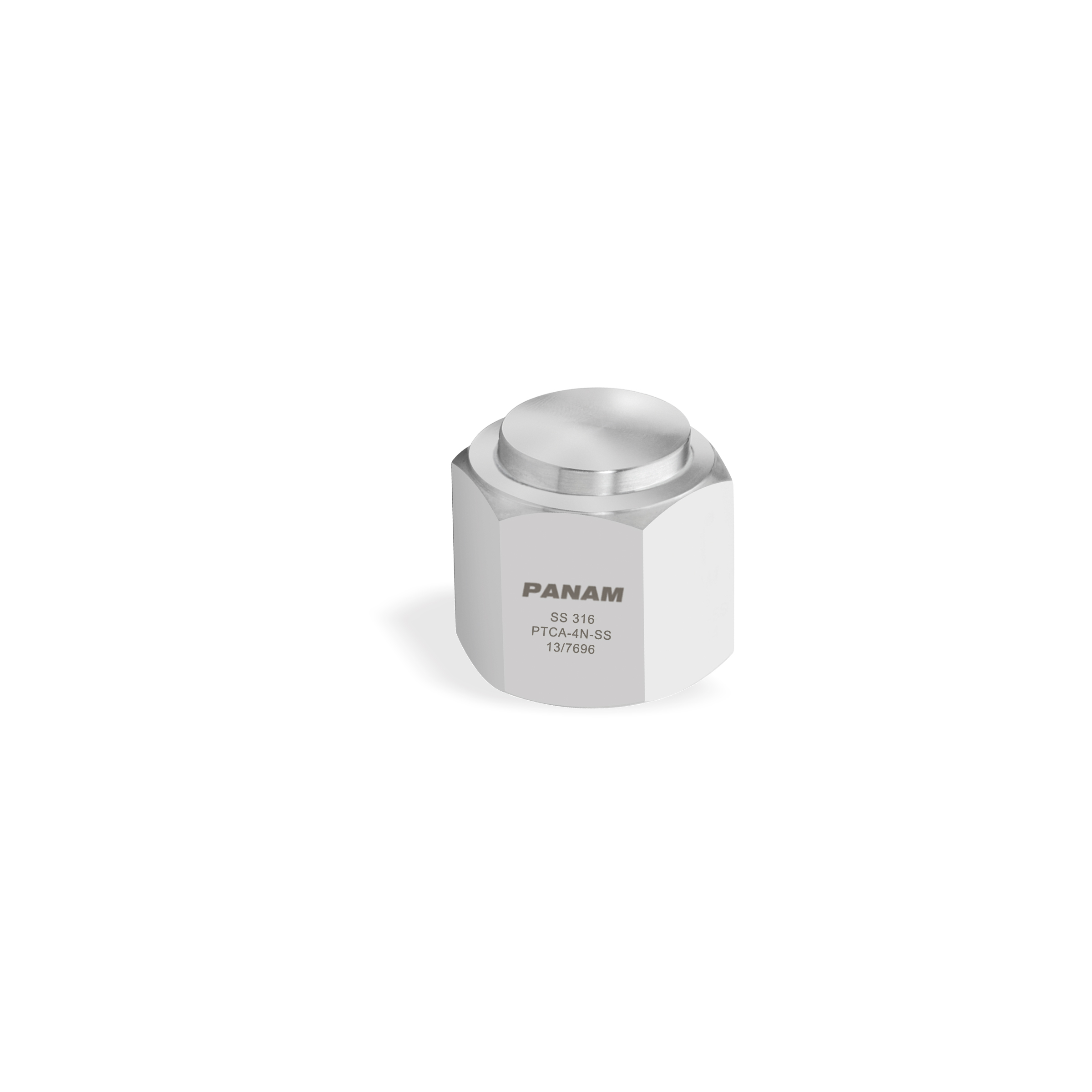

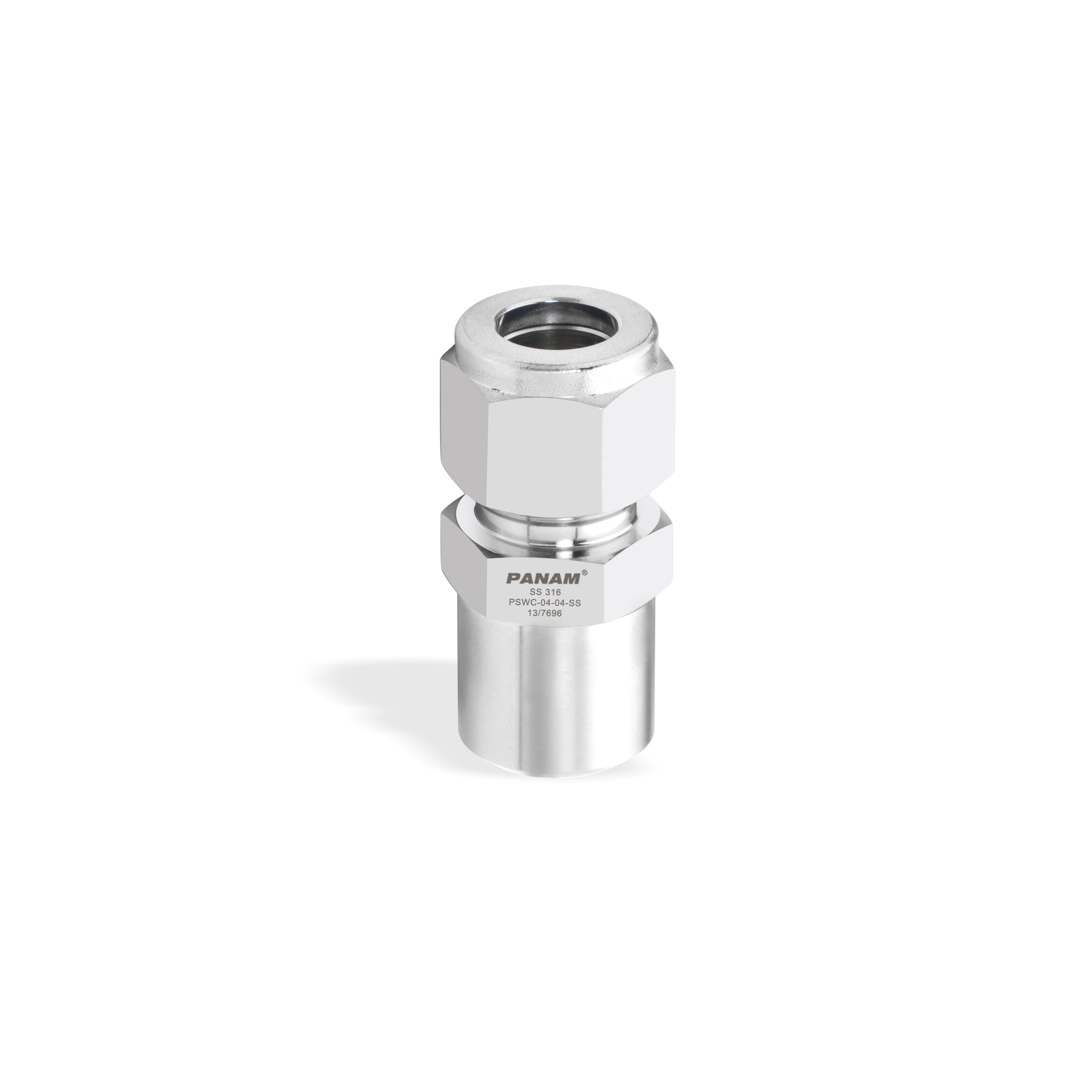

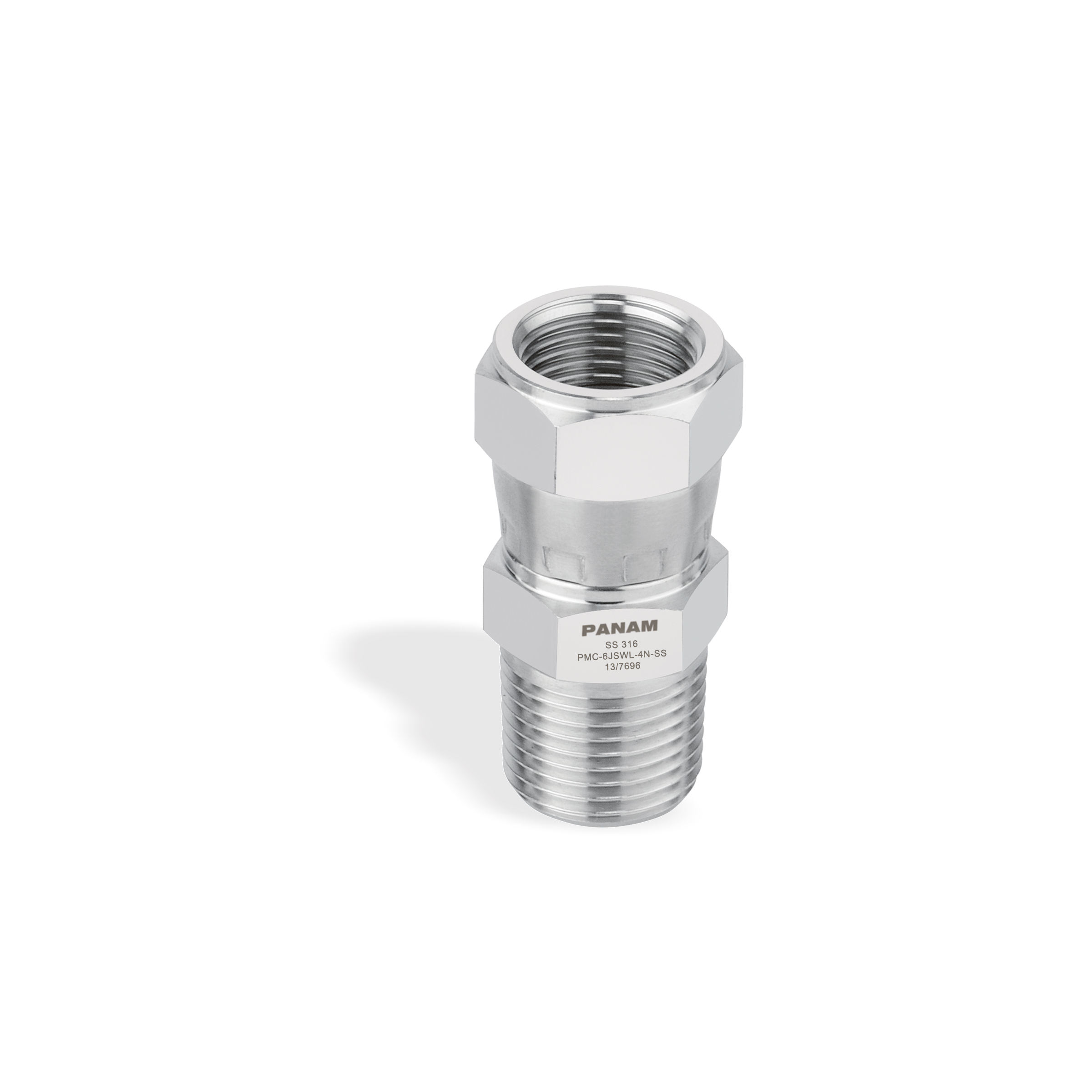

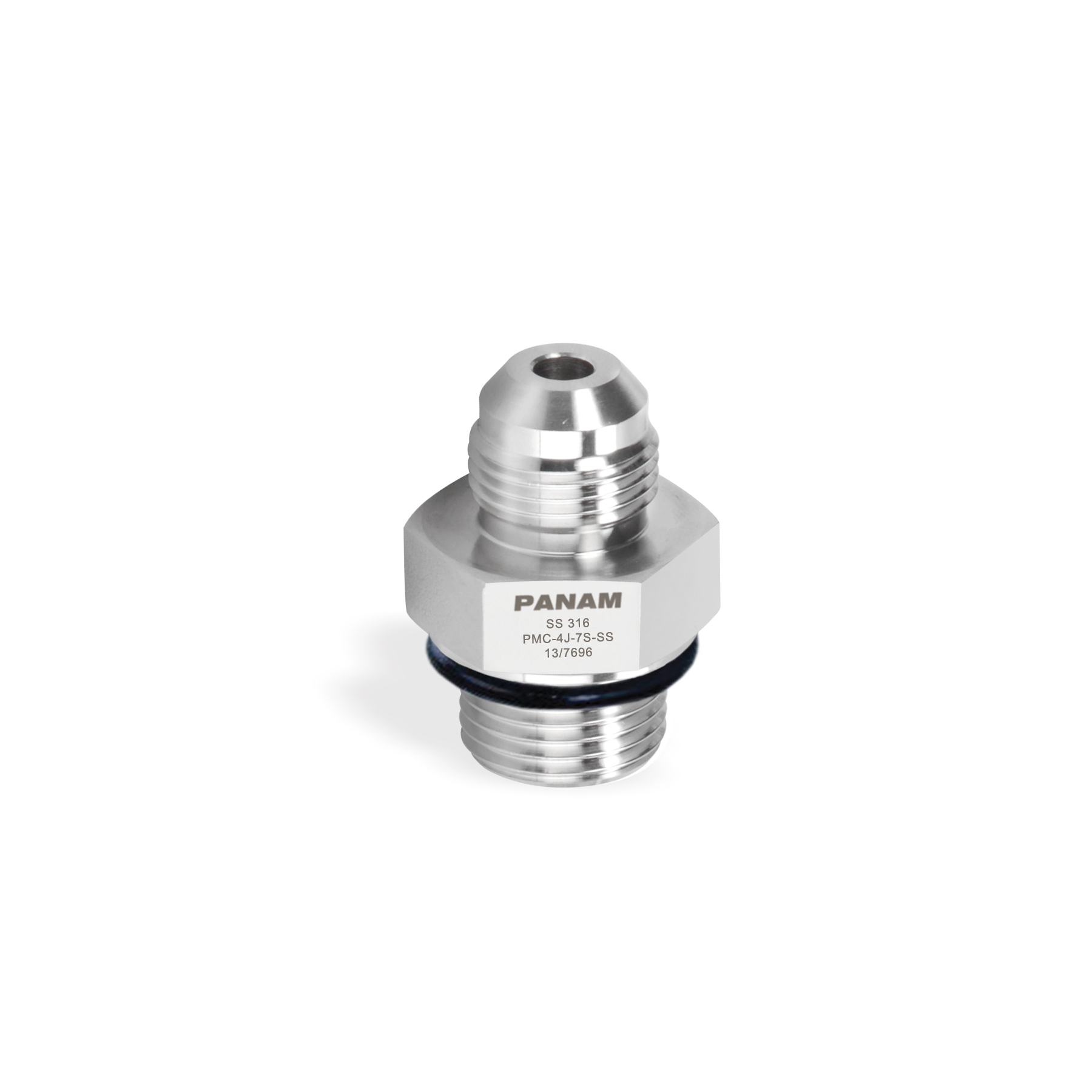

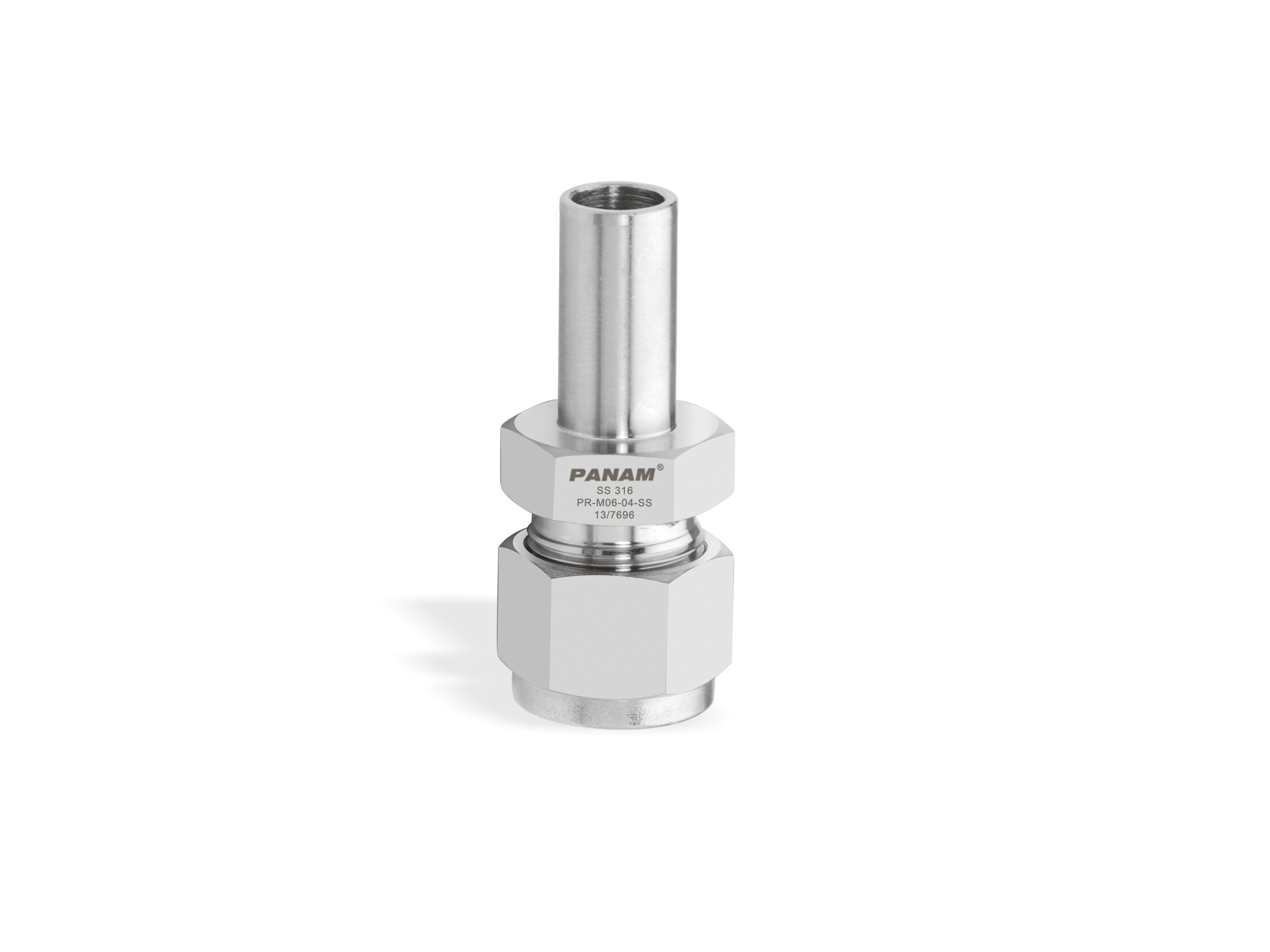

• Los conectores para tubing PANAM están disponibles en diseños de férula simple y doble.
• Disponibles en acero inoxidable 316, dúplex, Monel, Hastelloy y latón.
• Variedad de conexiones finales: NPT macho y hembra, BSPP, BSPT y abocardado de 37°.
• Presión máxima de trabajo de hasta 10000 psig (689 bar).
• Tamaños de 1/16″ a 2″ de diámetro exterior y de 3 mm a 50 mm de diámetro exterior.
• Conexiones herméticas, con alta presión de servicio.
• Certificación NACE disponible a solicitud.
• Trazabilidad del código de colada.

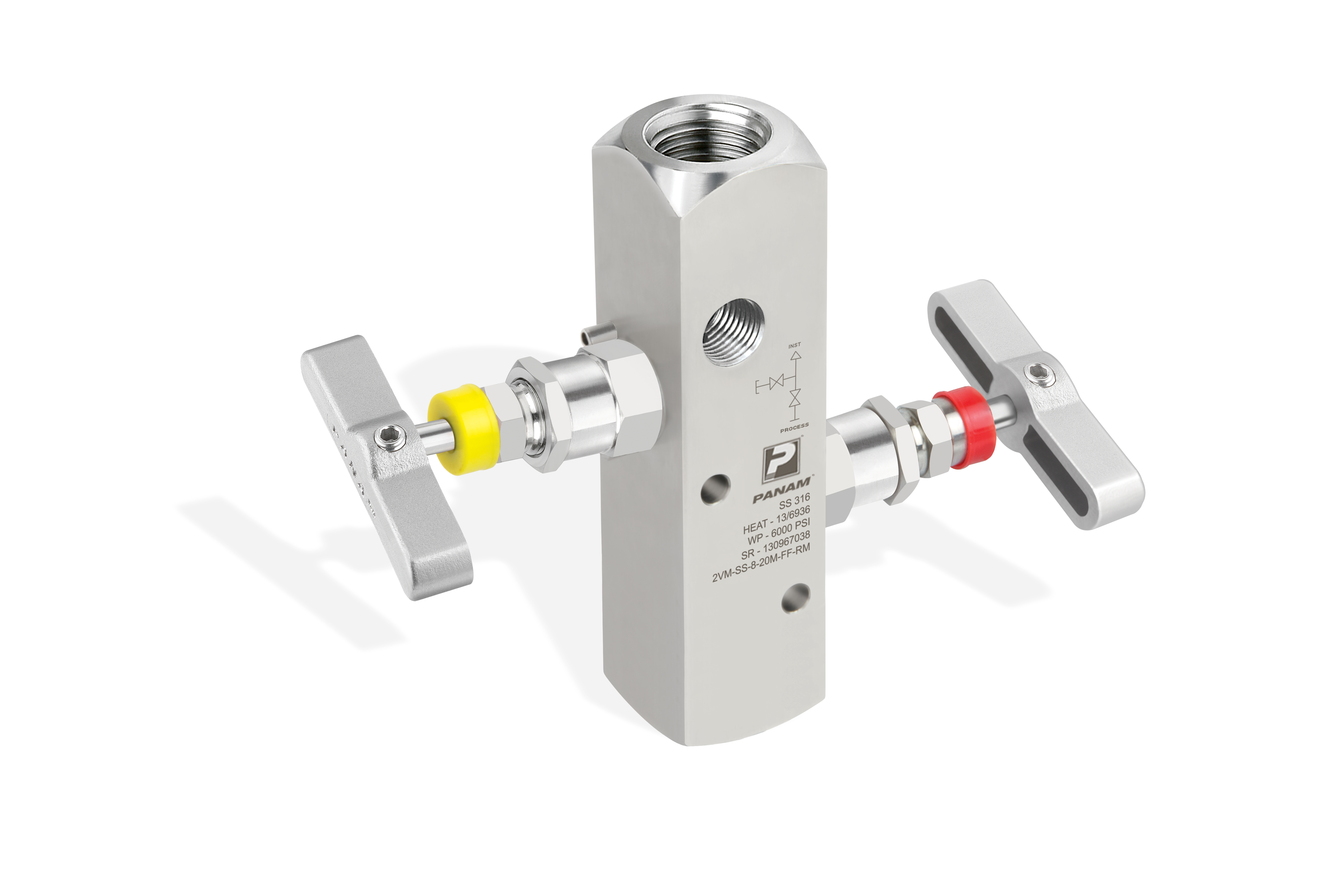

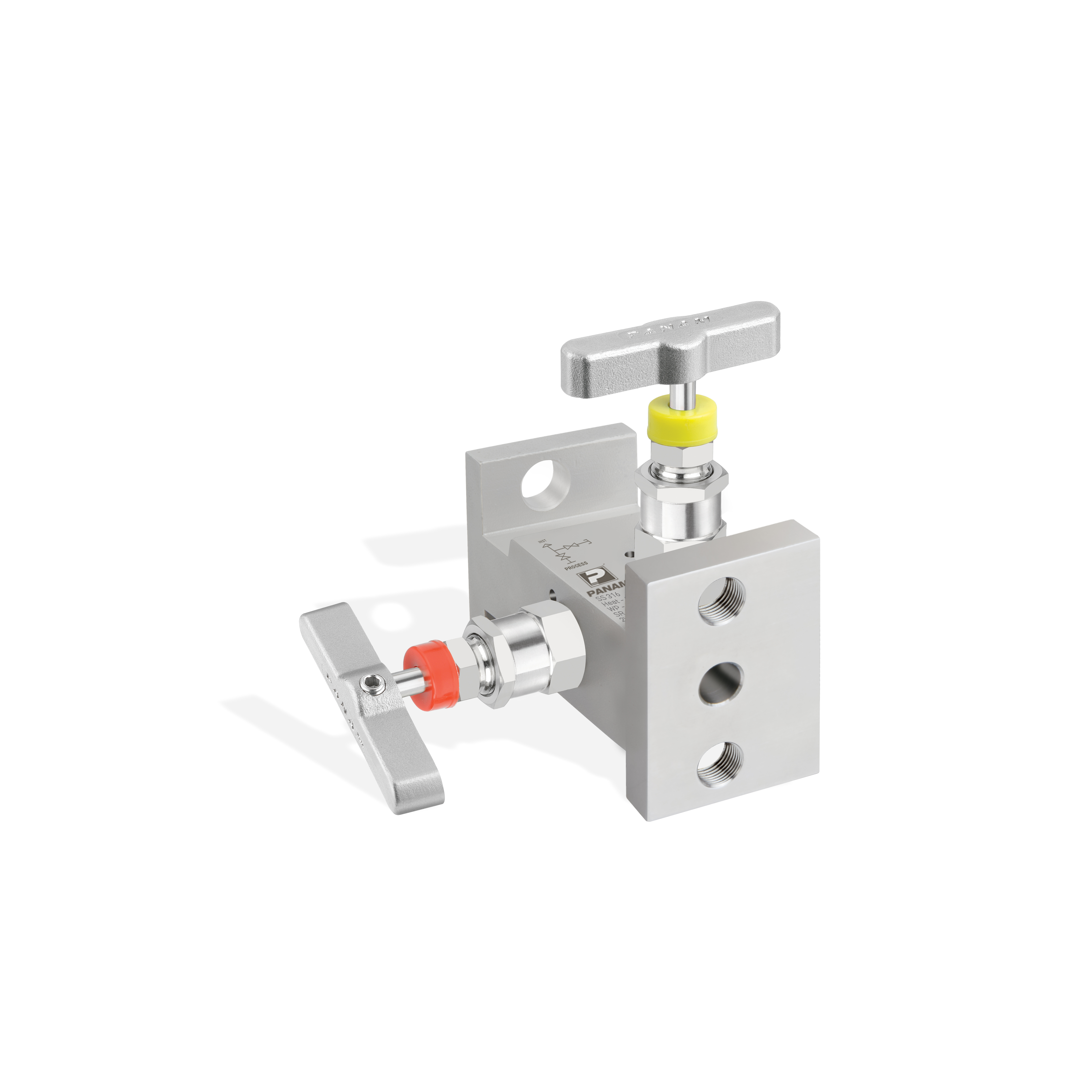

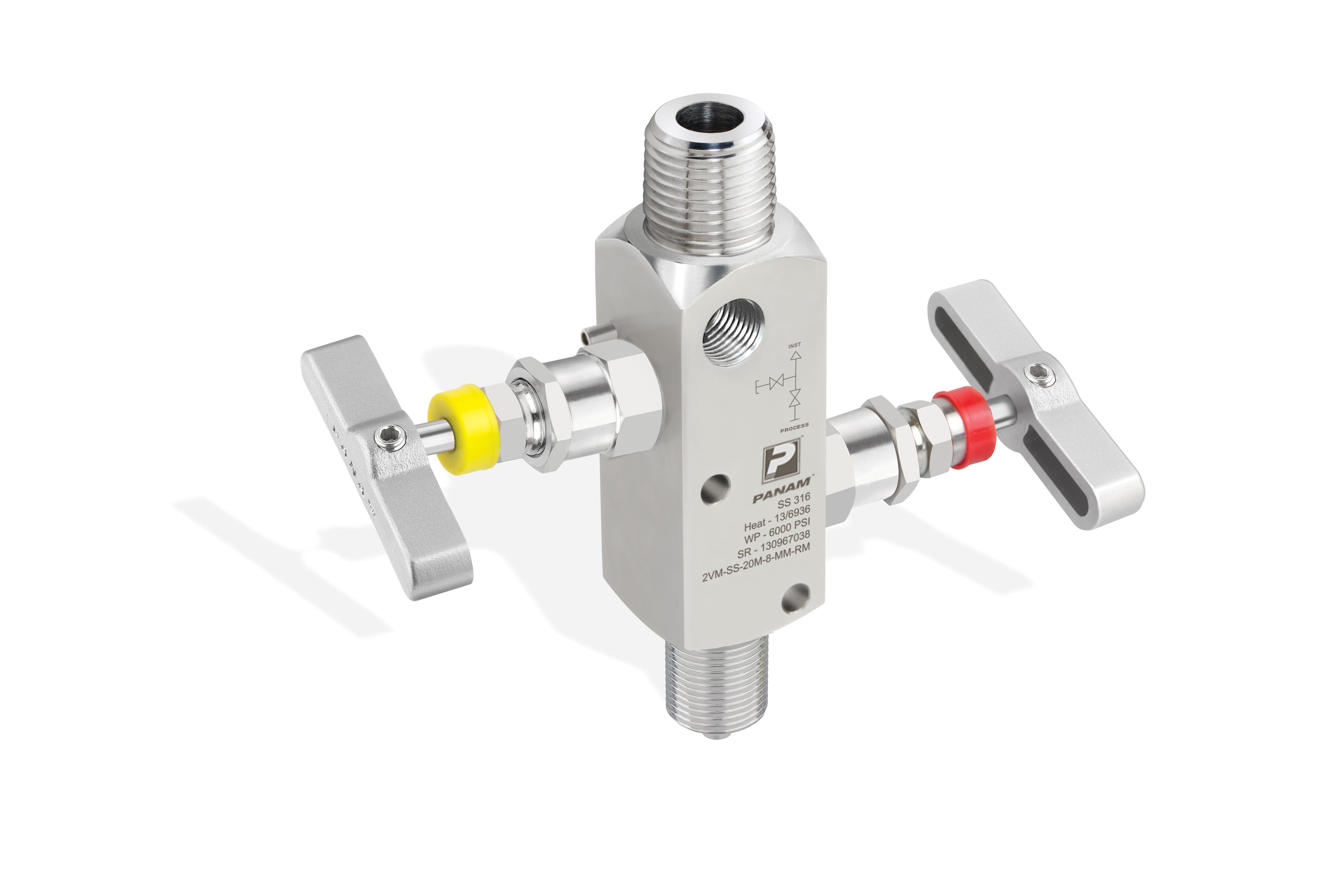

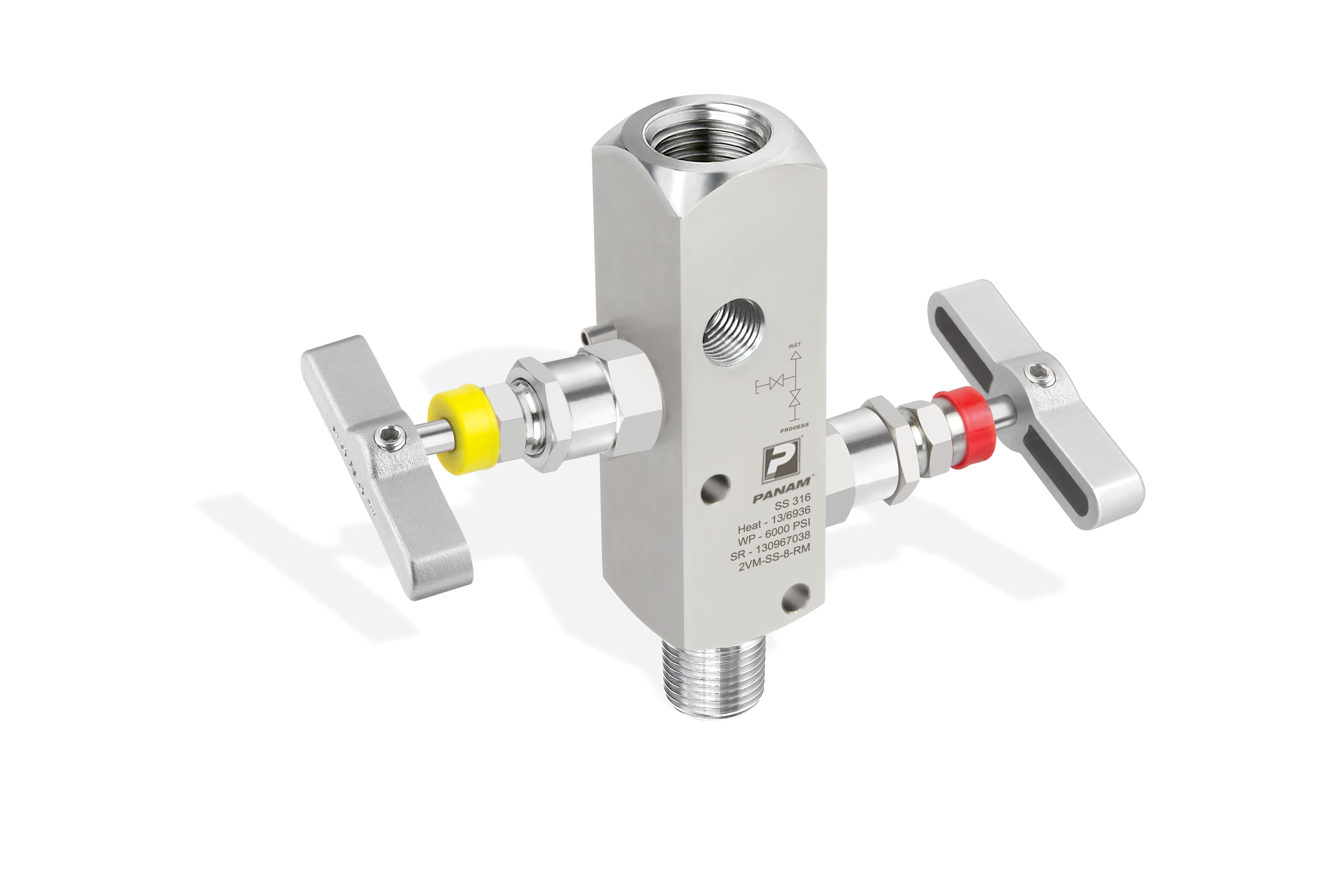

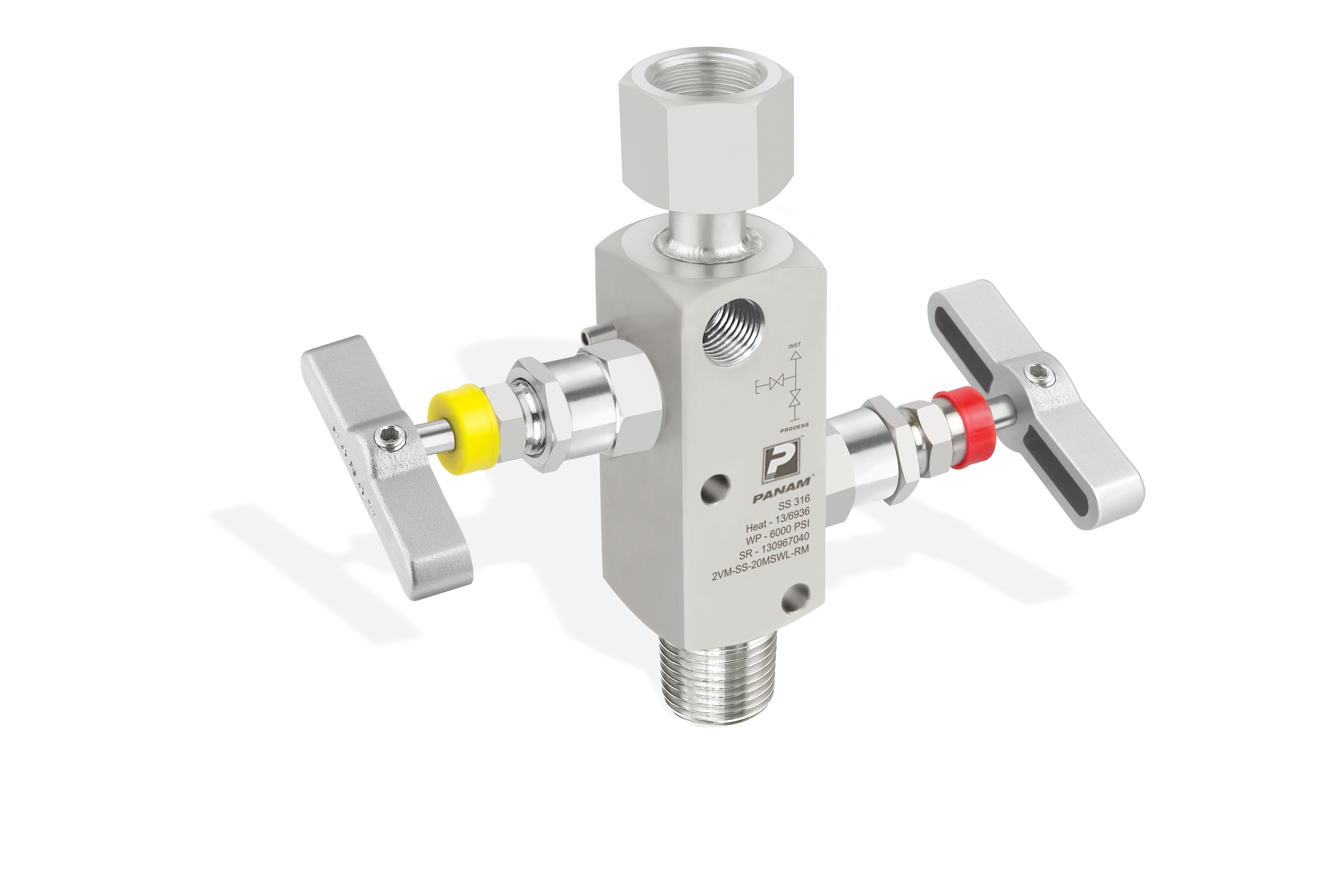

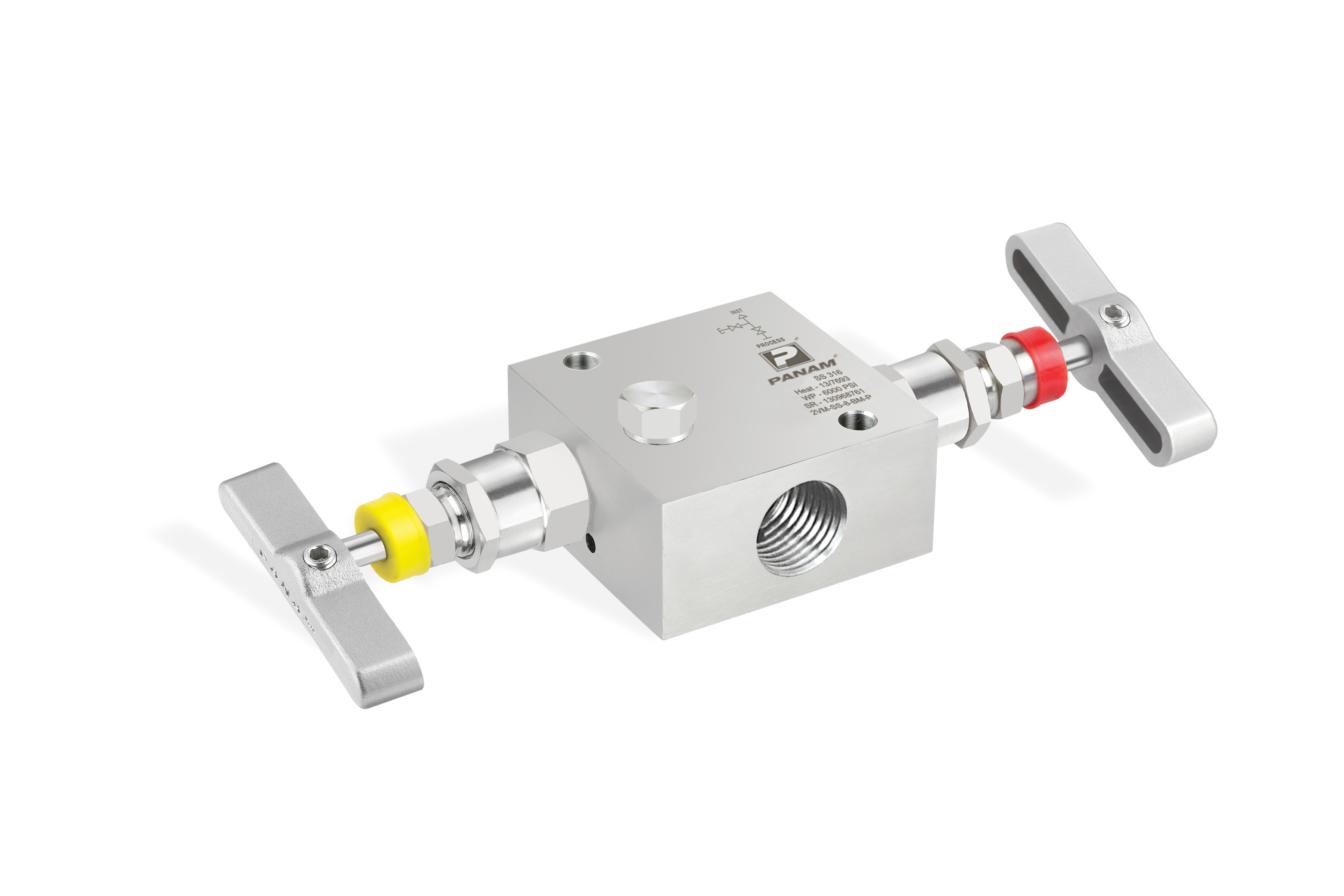

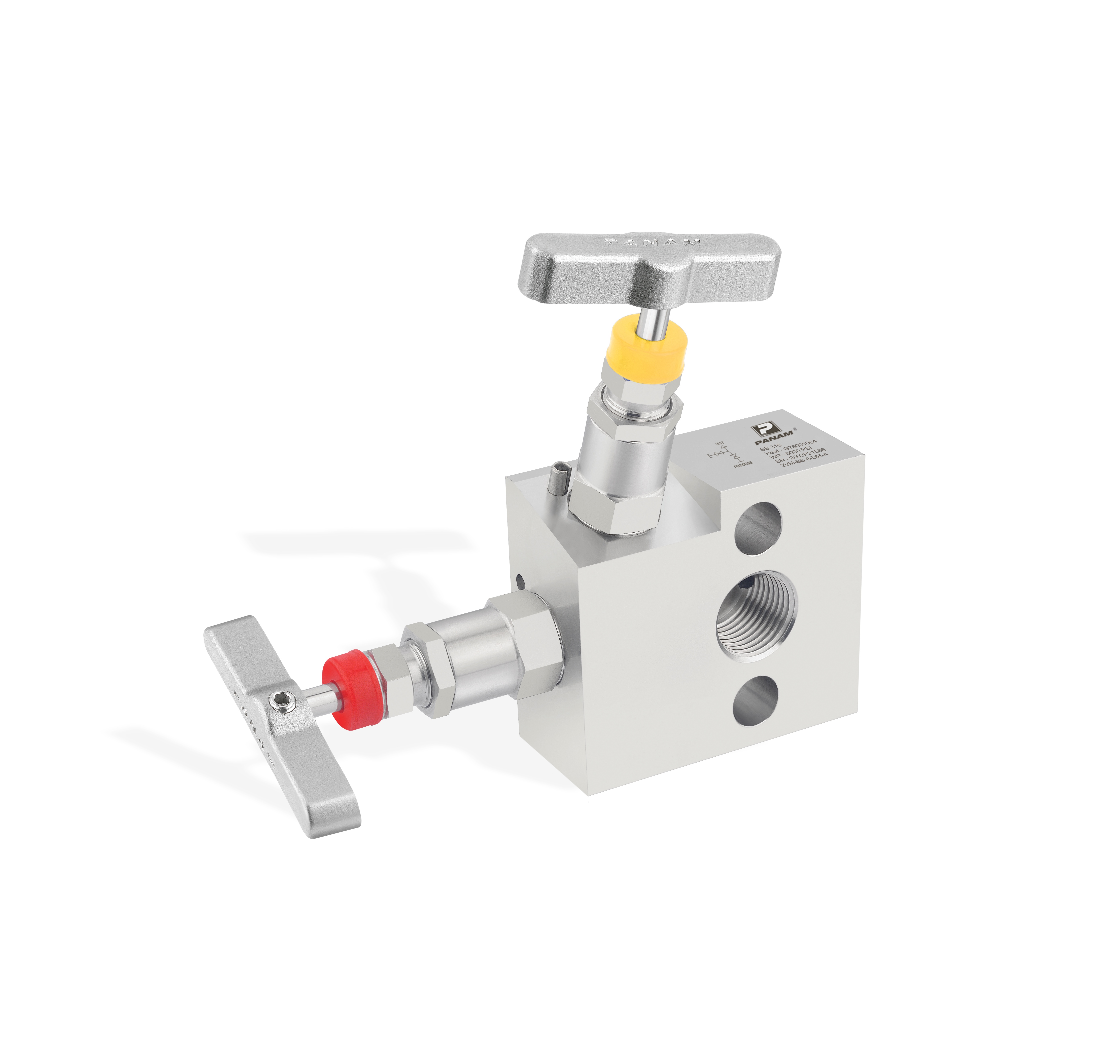

Los de 2 válvulas PANAM están diseñados para conectar la línea de proceso y los transmisores del sistema. Constan de una configuración de dos válvulas que facilita el aislamiento, la calibración, el bloqueo y la purga de manómetros, interruptores de presión e instrumentos de transmisión de presión. Su construcción robusta los hace resistentes a altas presiones y temperaturas. Están clasificados para presiones de hasta 6000 PSI a 200 °F o 4000 PSI a 500 °F con empaque de PTFE. Para temperaturas más altas, se utiliza empaque de Grafoil. Estos manifolds combinan las funciones de una T, una válvula de calibración, una válvula de aislamiento y todos los tubos y accesorios en una sola unidad compacta, reduciendo así el número de accesorios y el espacio requerido para la instalación.

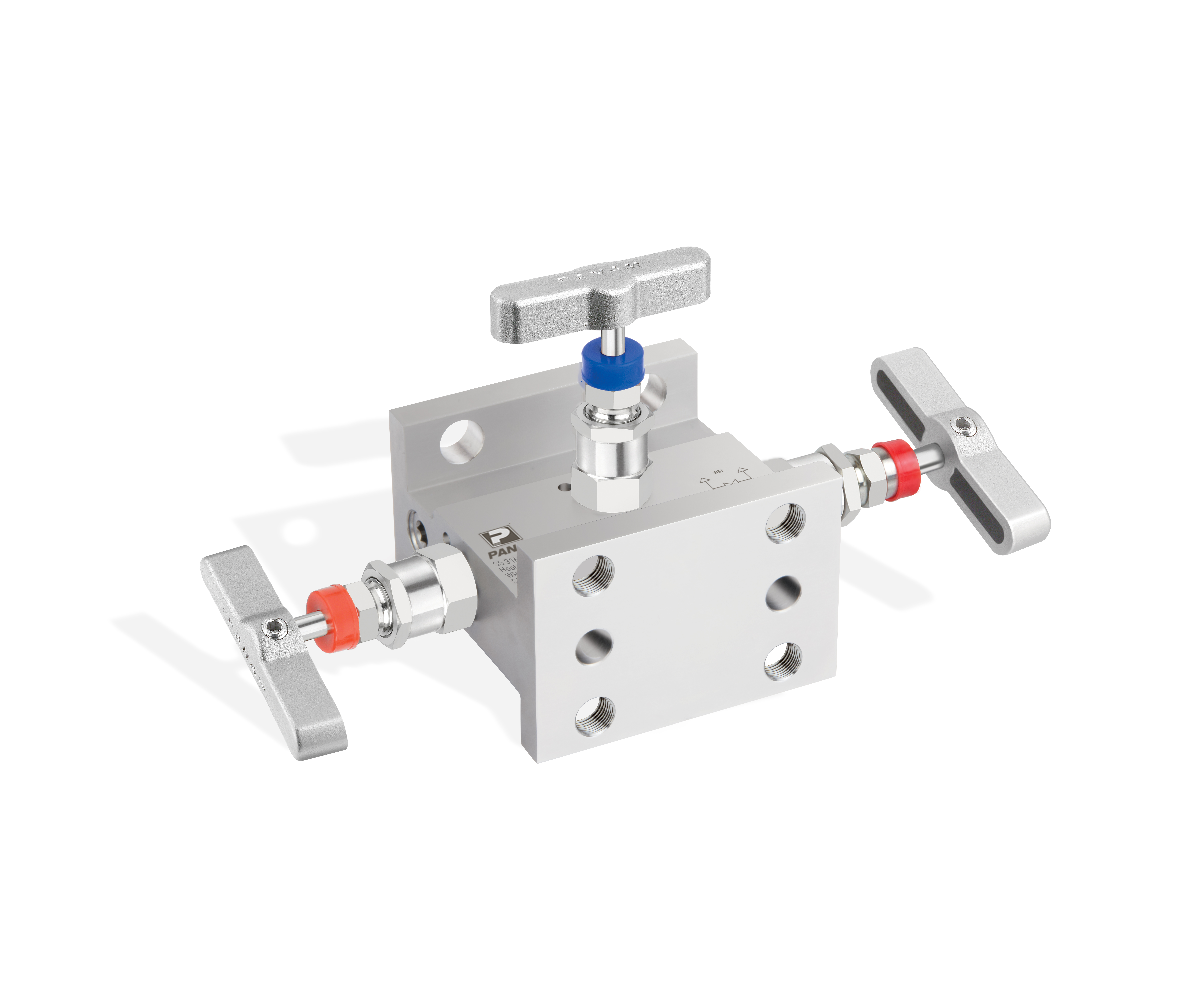

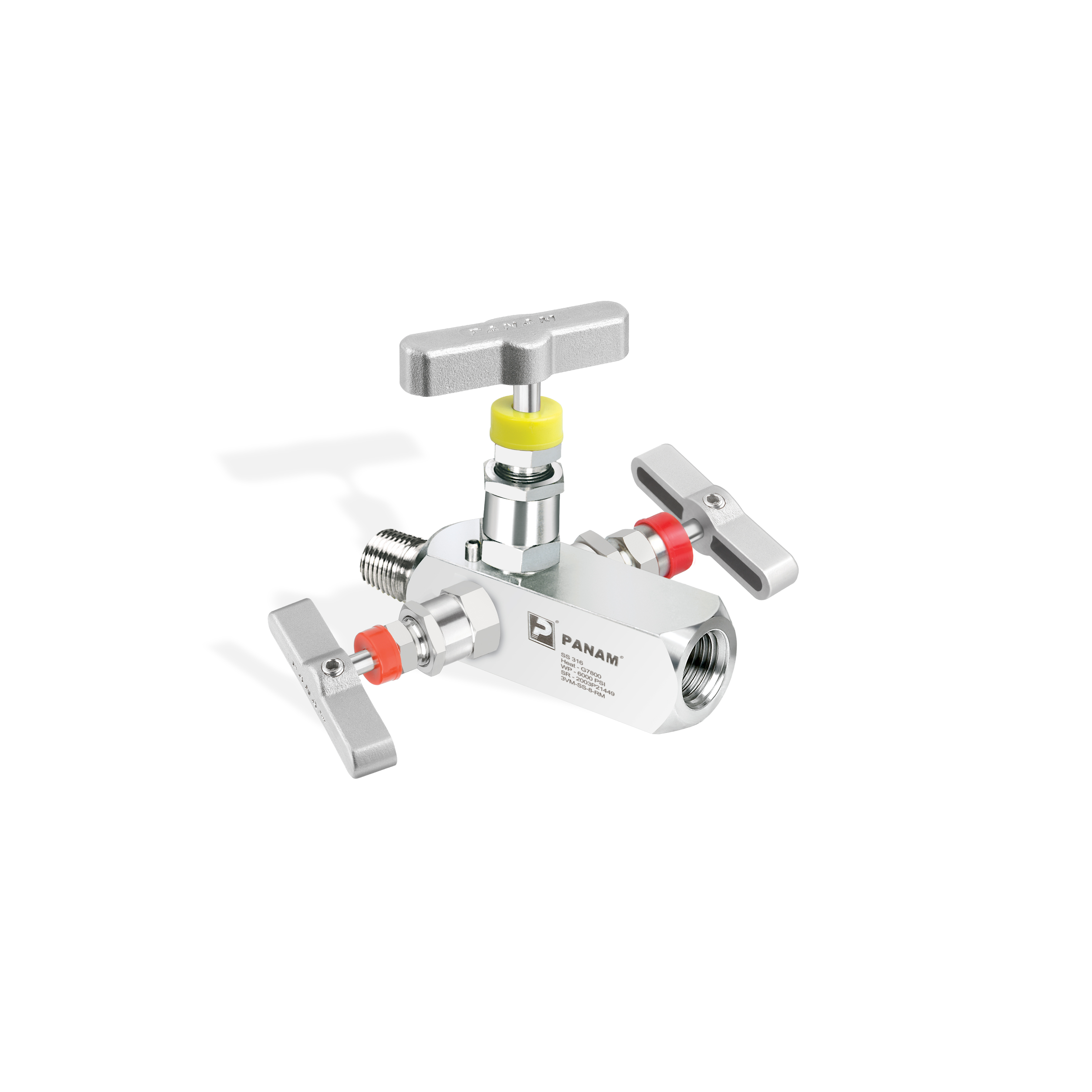

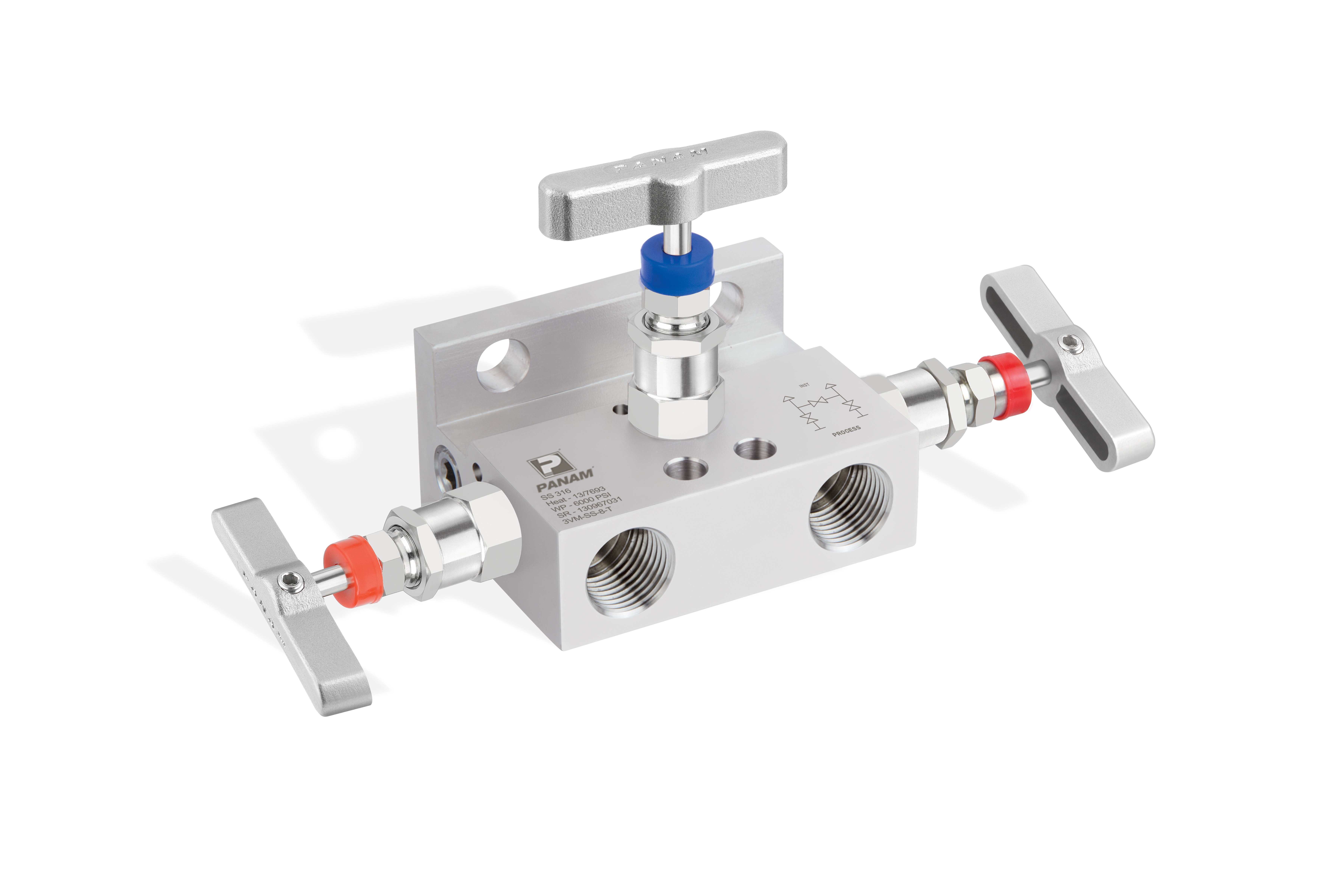

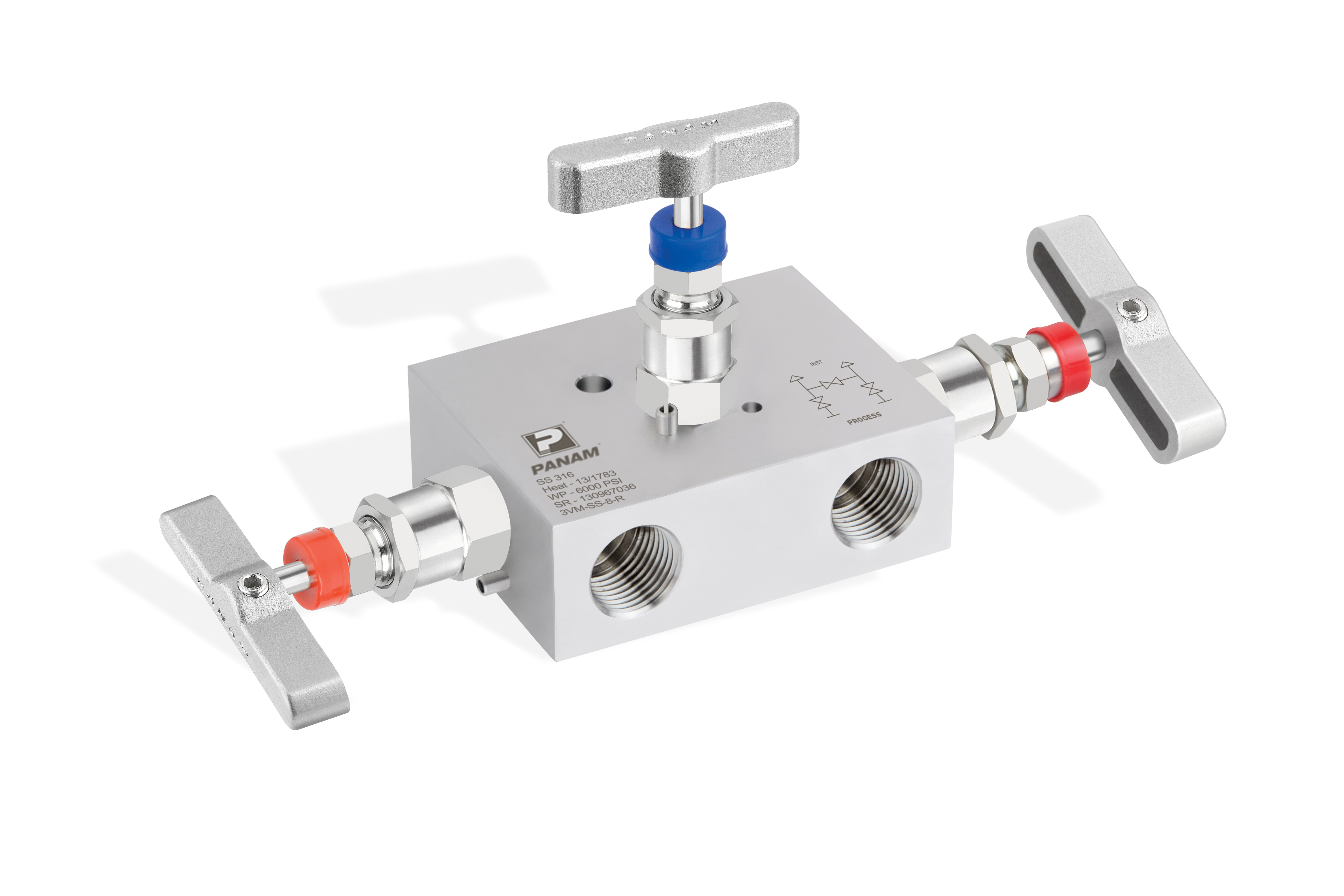

Manifolds de 3 válvulas PANAM, de tubería a tubería (R), de tubería a brida (T) y de brida a brida (H), diseñados para conectar líneas de proceso y transmisores del sistema. Estos manifolds constan de conexiones de tubería a brida o brida a brida de 1/2" NPT(H) con una separación entre ejes de 54 mm (2 1/8"), una válvula ecualizadora, dos válvulas de bloqueo y dos conexiones de purga (VENT) de 1/4" NPT(H). Su construcción robusta les permite soportar altas presiones y temperaturas. Están clasificados para presiones de hasta 6000 PSI a 200 °F o 4000 PSI a 500 °F con empaque de PTFE. Para temperaturas más altas, se utiliza empaque de Grafoil.

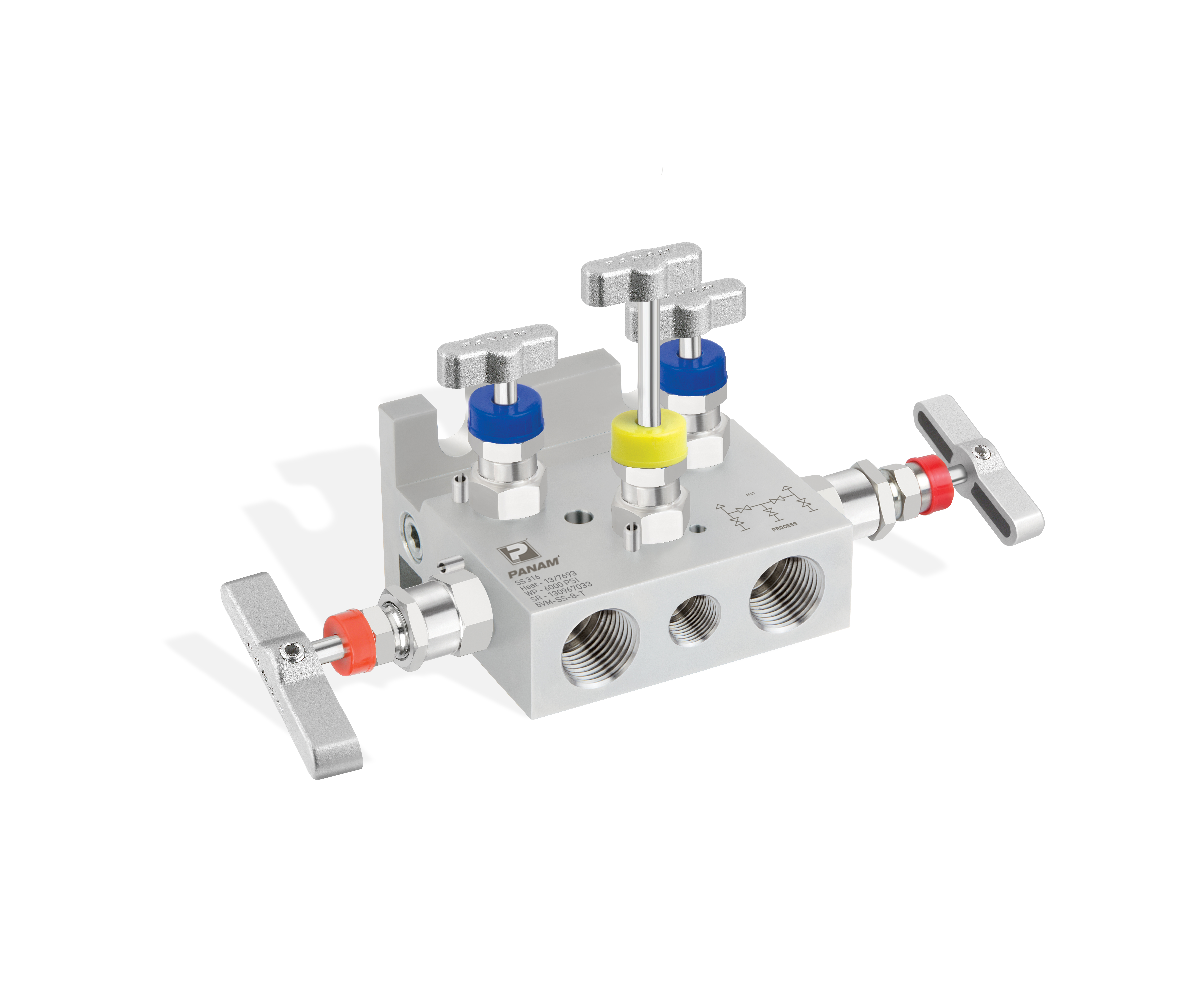

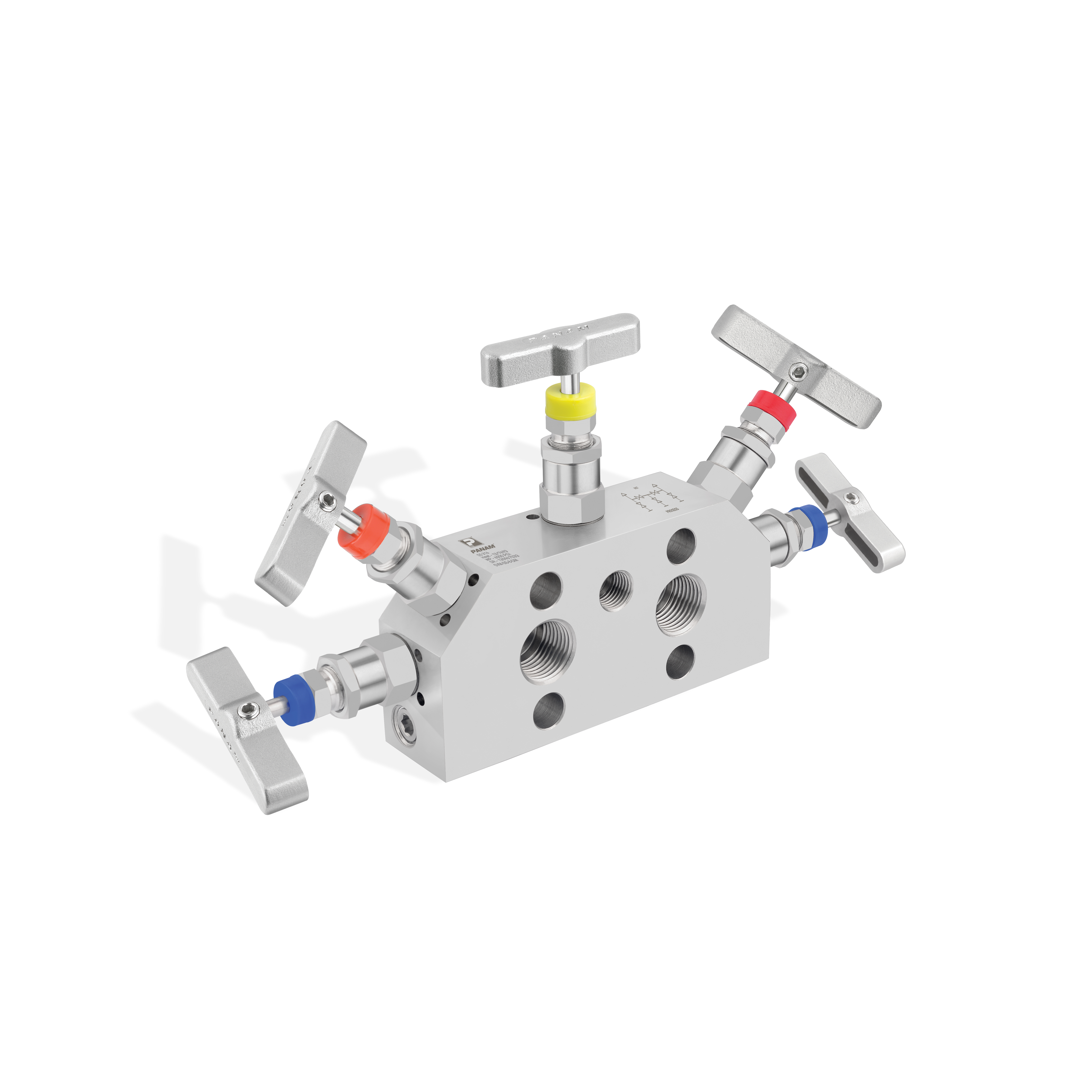

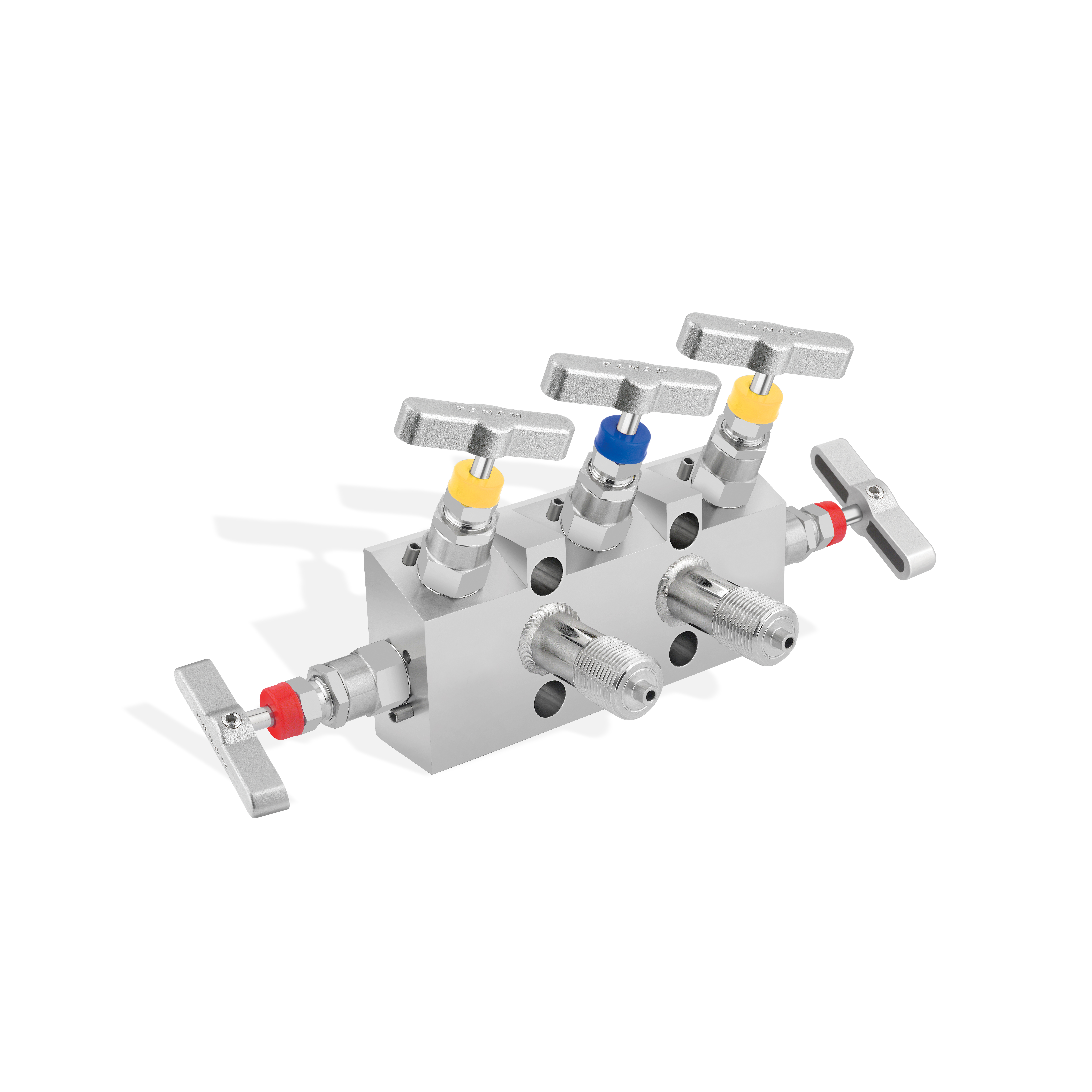

Manifolds de 5 válvulas PANAM, tubería a tubería (R), tubería a brida (T) y brida a brida (H), diseñadas para conectar líneas de proceso y transmisores del sistema. Estos manifolds constan de conexiones de tubería a brida o brida a brida de 1/2" NPT(H) con una separación entre ejes de 54 mm (2 Centros de 1/8", una válvula ecualizadora, dos válvulas de bloqueo, una válvula de purga y dos conexiones de purga (VENT) de 1/4" NPT(H).

Estos colectores son de construcción robusta para soportar altas presiones y temperaturas. Están clasificados para presiones de hasta 6000 psi a 200 °F o 4000 psi a 500 °F con empaque de PTFE. Para temperaturas más altas, se utiliza empaque de Grafoil.
